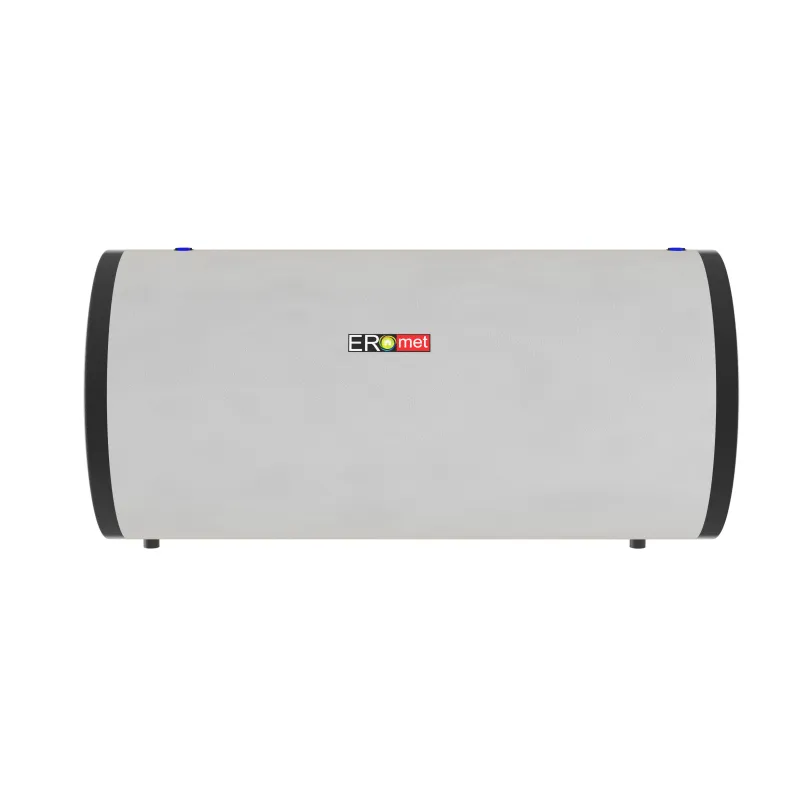

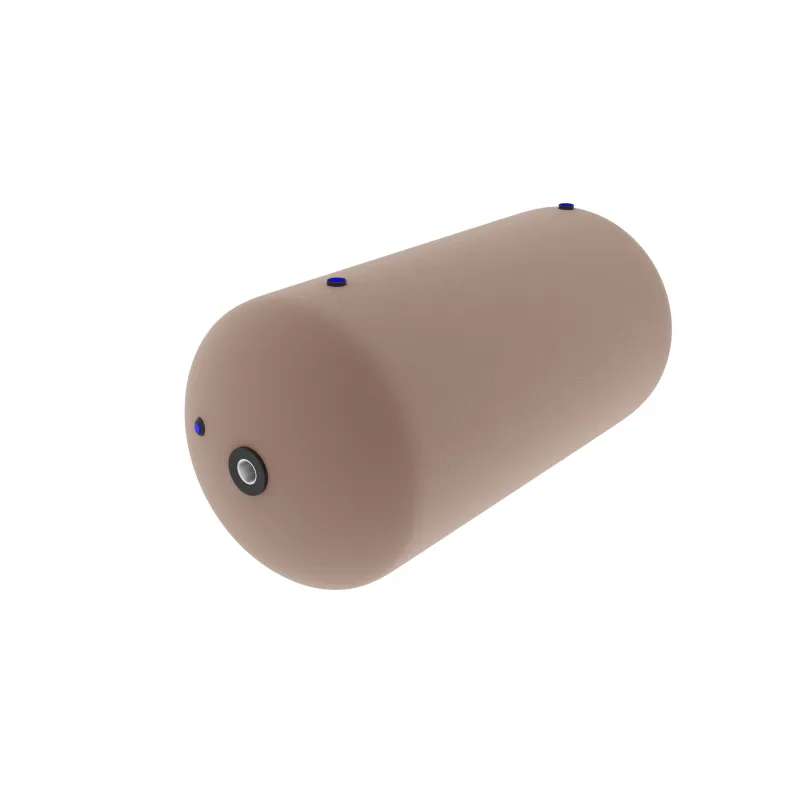

Horizontální dvouplášťový výměník ERMET pryskyřicový 80-300 L

Příslušenství

Ohřívač s termostatem GALMET GE 3 kW 230V
71,62 USD
Přidat do košíku
Kompletní držáky pro výměníky od 80 do 140 litrů
18,65 USD
Přidat do košíku
Držáky pro výměníky od 200-300 litrů
36,49 USD
Přidat do košíku
Elektrické topné těleso s termostatem pro svisl...
50,00 USD
Přidat do košíku
Elektrické topné těleso s termostatem pro svisl...
59,19 USD
Přidat do košíku
Elektrické topné těleso s termostatem pro svisl...
67,30 USD
Přidat do košíku

Horizontální (ležící) bojler teplé užitkové vody je dvouplášťovým výměníkem tepla, který slouží pro akumulaci a uchovávání teplé vody v bytech, hospodářských a průmyslových budovách, kancelářích, ve kterých je potřeba používání a skladování teplé užitkové vody od 80-300 litrů.

NEVYŽADUJE MONTÁŽ HOŘČÍKOVÉ ANODY !

Na rozdíl od jiných dvouplášťových bojlerů bojler ERMET nevyžaduje periodické výměny hořčíkové anody. Pro zamezení koroze byl použitý pryskyřicový nátěr, který má vlastnosti kladně působící na provoz ohřívačů. Kladem pryskyřicového nátěru bojleru je pružnost antikorozní vrstvy, díky které nedochází k praskání nebo odtržení vrstvy v důsledku tlakových změn uvnitř nádrže teplé užitkové vody bojleru.

Horizontální bojler teplé užitkové vody ERMET je přizpůsoben pro provozování pouze v horizontální (vodorovné) poloze. Je ho mono připojit k místní vodovodní síti se statickým tlakem nepřesahujícím 0,6 MPa (6 barů).

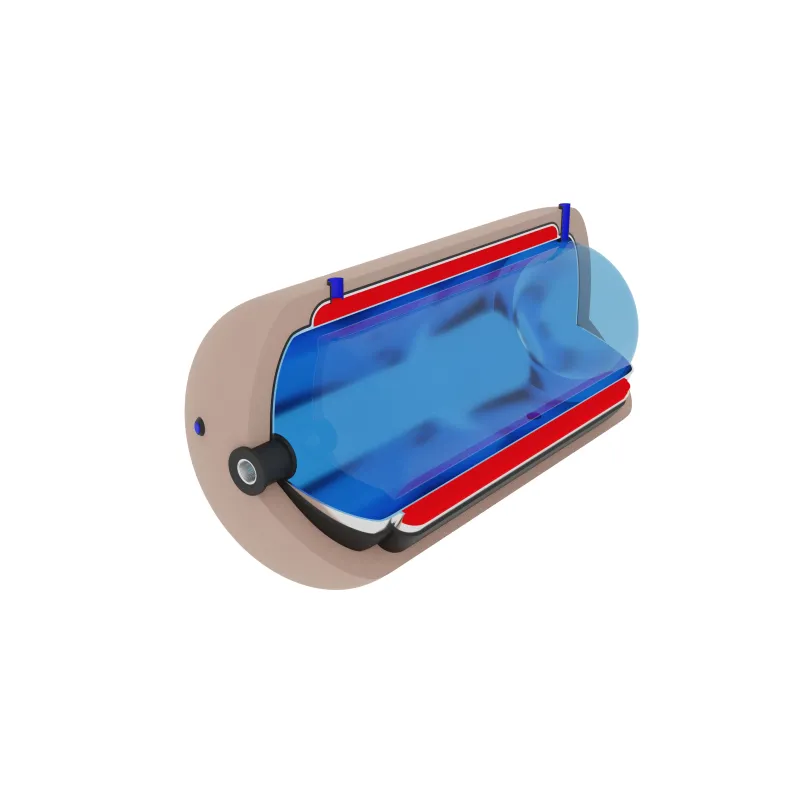

Ohřívač teplé užitkové vody ERMET je ekonomický a produktivní díky kumulaci teplé vody. Voda v nádrží je ohřívaná přes výměník tepla, který je připojen k peci nebo ke kotli ústředního topení, kde přes vodní plášť předává teplo. Plášť bojleru je uzavřen v polyuretanovém obalu s termicko –izolačními vlastnostmi, které snižují ztráty tepla teplé vody jeho předáváním do okolí.

Tloušťka plechu, ze kterého je vyrobená nádrž, je 3mm na stěny a 4 mm na dna. Dna jsou tlustší z toho důvodu, poněvadž největší tlak je vždycky u dna nádrže. Tloušťka ocelového plechu má rovněž velký význam pro trvanlivost a životnost nádrže.

Standardně dvouplášťový bojler teplé užitkové vody ERMET nemá elektrické topné těleso, je však možno takové elektrické topné těleso dokoupit v přístupném příslušenství a zamontovat. Elektrické topné těleso může mít příkon 1,5 kW, 2kW nebo 3 kW příkonu v závislosti na objemu nádrže. Objímka, která slouží pro připojení elektrického topného tělesa k bojleru má standardní vstup 5/4".

Je vhodné z příslušenství bojleru vybrat montážní sestavu pod bojler teplé užitkové vody, která umožňuje montáž bojleru v horizontální, závěsné poloze na stěně.

Horizontální výměník tepla je vyráběn v 7 objemech a dvou verzích provedení, tvrdá polyuretanová pěna nebo pěna pokrytá skay (možnost volby při konfiguraci bojleru před vložením do košíku):

dvouplášťový bojler teplé užitkové vody ERMET o objemu 80 litrů
dvouplášťový bojler teplé užitkové vody ERMET o objemu 100 litrů
dvouplášťový bojler teplé užitkové vody ERMET o objemu 120 litrů
dvouplášťový bojler teplé užitkové vody ERMET o objemu 140 litrů
dvouplášťový bojler teplé užitkové vody ERMET o objemu 200 litrů
dvouplášťový bojler teplé užitkové vody ERMET o objemu 250 litrů
dvouplášťový bojler teplé užitkové vody ERMET o objemu 300 litrů

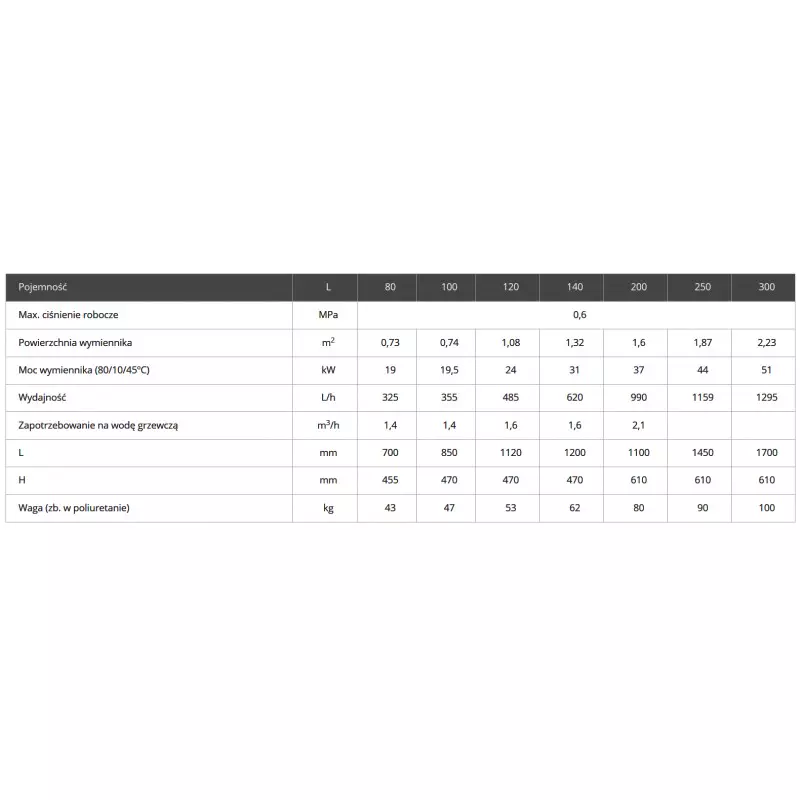

Dvouplášťový ohřívač vody (závěsný, vodorovný) E.P.G. zateplený

Objem	L	80	100	120	140	200	250	300
Maximální pracovní tlak	MPa	0,6
locha vyměníku	m²	0,73	0,74	1,08	1,32	1,6	1,87	2,23
Příkon výměníku (80/10/45ºC)	kW	19	19,5	24	31	37	44	51
Účinnost	L/h	325	355	485	620	990	1159	1295
Potřeba ohřívané vody	m³/h	1,4	1,4	1,6	1,6	2,1
L	mm	860	960	1120	1200	1200	1500	1700
H	mm	490	490	490	490	630	630	630
Hmotnost (nádrž v polyuretanu)	kg	43	47	53	62	80	90	100

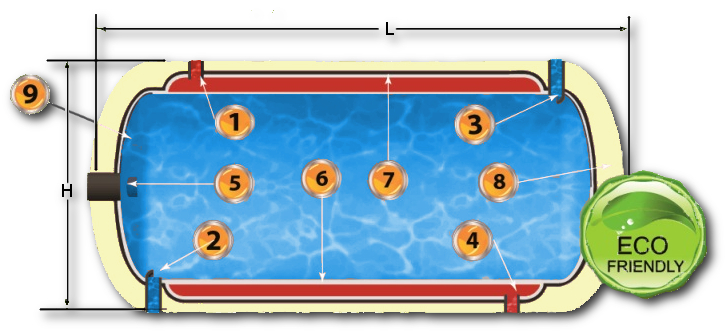

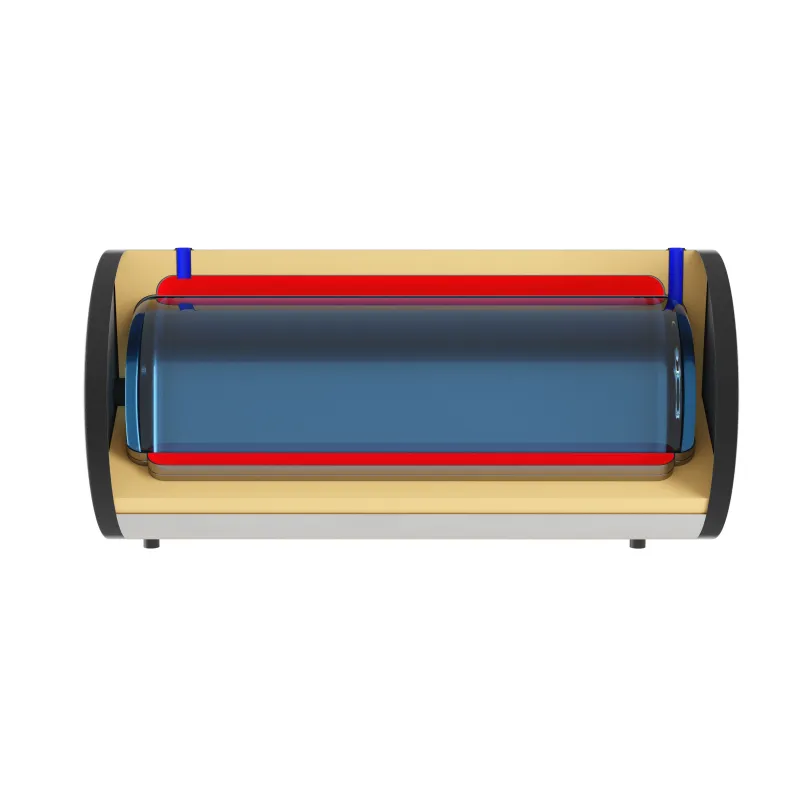

Průřez dvouplášťového, horizontálního bojleru teplé užitkové vody ERMET o objemu 80-300 l

przekrój przez bojler c.w.u pod kocioł c.o

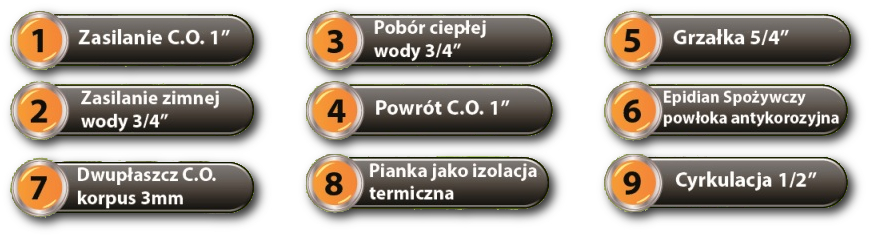

1 – Napájení ústředního topení 1“ 3 – Odběr teplé vody ¾“ 5 – Elektrické topné těleso 2 – Napájení studené vody ¾“ 4 – Návrat teplé vody 1“ 6 - Potravinářský Epidian 7 -Dvouplášť teplé vody 3 mm 8 – Pěna jako termická izolace 9 – Cirkulace ½“

Záruka výrobce na bojler ERMET je 60 měsíců.

Volba elektrického topného tělesa v závislosti na objemu bojleru:

Elektrické topné těleso 1,5 kW do nádrží o objemu 80 l,
Elektrické topné těleso 2 kW do nádrží o objemu 100 l, 120 l, 140 l,
Elektrické topné těleso 2,5 kW do nádrží o objemu 200 l, 250 l,
Elektrické topné těleso 3 kW do nádrží o objemu 300 l a větších.

Toto jsou navrhované příkony elektrických topných těles vhodných do nádrží ERMET, avšak před koupením elektrického topného tělesa je třeba zkontrolovat jeho délku

Při objednávce ohřívače bez elektrického topného tělesa je třeba zakoupit zátku.

Parametry

Hmotnost [ kg ]	90
Hmotnost [ kg ]	43
Hmotnost [ kg ]	47
Hmotnost [ kg ]	47
Hmotnost [ kg ]	80
Hmotnost [ kg ]	62
Hmotnost [ kg ]	100
Hmotnost [ kg ]	62
Hmotnost [ kg ]	43
Hmotnost [ kg ]	100
Hmotnost [ kg ]	53
Hmotnost [ kg ]	80
Hmotnost [ kg ]	90
Hmotnost [ kg ]	53
Šírka [ mm ]	1 450
Šírka [ mm ]	1 120
Šírka [ mm ]	1 100
Šírka [ mm ]	700
Šírka [ mm ]	1 100
Šírka [ mm ]	1 450
Šírka [ mm ]	1 700
Šírka [ mm ]	1 700
Šírka [ mm ]	1 200
Šírka [ mm ]	700
Šírka [ mm ]	850
Šírka [ mm ]	1 200
Šírka [ mm ]	850
Šírka [ mm ]	1 120
Vodní kapacita [ L ]	300
Vodní kapacita [ L ]	100
Vodní kapacita [ L ]	250
Vodní kapacita [ L ]	120
Vodní kapacita [ L ]	140
Vodní kapacita [ L ]	200
Vodní kapacita [ L ]	200
Vodní kapacita [ L ]	100
Vodní kapacita [ L ]	300
Vodní kapacita [ L ]	140
Vodní kapacita [ L ]	120
Vodní kapacita [ L ]	80
Vodní kapacita [ L ]	80
Vodní kapacita [ L ]	250
Průměr [ mm ]	610
Průměr [ mm ]	470
Průměr [ mm ]	610
Průměr [ mm ]	610
Průměr [ mm ]	470
Průměr [ mm ]	470
Průměr [ mm ]	455
Průměr [ mm ]	470
Průměr [ mm ]	610
Průměr [ mm ]	455
Průměr [ mm ]	470
Průměr [ mm ]	470
Průměr [ mm ]	610
Průměr [ mm ]	610
Plocha tepelného výměníku [ mm² ]	7 400
Plocha tepelného výměníku [ mm² ]	1 870
Plocha tepelného výměníku [ mm² ]	1 600
Plocha tepelného výměníku [ mm² ]	1 320
Plocha tepelného výměníku [ mm² ]	1 320
Plocha tepelného výměníku [ mm² ]	7 400
Plocha tepelného výměníku [ mm² ]	7 300
Plocha tepelného výměníku [ mm² ]	1 080
Plocha tepelného výměníku [ mm² ]	1 870
Plocha tepelného výměníku [ mm² ]	1 600
Plocha tepelného výměníku [ mm² ]	2 230
Plocha tepelného výměníku [ mm² ]	1 080
Plocha tepelného výměníku [ mm² ]	7 300
Plocha tepelného výměníku [ mm² ]	2 230
Výkon výměníka (80/10/45 °C) [ kW ]	31
Výkon výměníka (80/10/45 °C) [ kW ]	44
Výkon výměníka (80/10/45 °C) [ kW ]	37
Výkon výměníka (80/10/45 °C) [ kW ]	37
Výkon výměníka (80/10/45 °C) [ kW ]	31
Výkon výměníka (80/10/45 °C) [ kW ]	24
Výkon výměníka (80/10/45 °C) [ kW ]	51
Výkon výměníka (80/10/45 °C) [ kW ]	24
Výkon výměníka (80/10/45 °C) [ kW ]	44
Výkon výměníka (80/10/45 °C) [ kW ]	19.5
Výkon výměníka (80/10/45 °C) [ kW ]	19.5
Výkon výměníka (80/10/45 °C) [ kW ]	19
Výkon výměníka (80/10/45 °C) [ kW ]	19
Výkon výměníka (80/10/45 °C) [ kW ]	51
Poptávka po topné vody z kotle [ m³/h ]	1.6
Poptávka po topné vody z kotle [ m³/h ]	2.1
Poptávka po topné vody z kotle [ m³/h ]	2.1
Poptávka po topné vody z kotle [ m³/h ]	1.6
Poptávka po topné vody z kotle [ m³/h ]	1.6
Poptávka po topné vody z kotle [ m³/h ]	1.6
Poptávka po topné vody z kotle [ m³/h ]	1.4
Poptávka po topné vody z kotle [ m³/h ]	1.4
Poptávka po topné vody z kotle [ m³/h ]	1.4
Poptávka po topné vody z kotle [ m³/h ]	1.4
Průměr přívodu a zpátečky [ cal ]	³⁄₄'', 1''
Montáž	Horizontální, Nástěnný, Vnitřní
Max. pracovní tlak [ bar ]	6
Topné těleso	VOLITELNÉ, NE
Izolace	Polyuretanu (PU), Skay
Záruka	5 let
Spirálový výměník	NE
