Toto magnetické filtrační zařízení je určeno k montáži pod kotlem a doporučuje se pro použití s jakýmkoli typem závěsného kotle na ústřední topení. Zajišťuje udržování integrity instalace a účinnost kotle po mnoho let.

Velikost připojení zařízení činí 3/4 palce.

Tento výrobek nabízí společnost CALEFFI.

Katalogové číslo produktu je 545900.

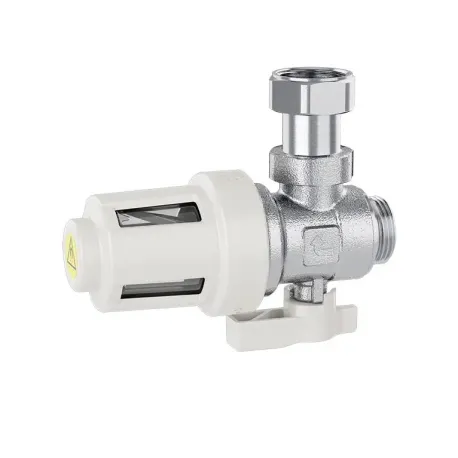

Filtr CALEFFI XS je magnetické zařízení instalované pod kotlem. Odděluje nečistoty obsažené v instalační vodě pomocí filtračního vložku, neodymového magnetu a komory pro mechanickou akumulaci. Díky speciální konstrukci lze kontrolovat stupeň znečištění filtrační části.

Toto inovativní zařízení na trhu plní funkci filtrace a oddělení nečistot, včetně těch magnetických. Navíc díky svým kompaktním rozměrům představuje zajímavou alternativu k větším filtračním separátorům nabízeným jinými společnostmi.

Při správném použití spojovacího prvku může být zařízení také využito k dávkování chemických látek určených k čištění a ochraně instalace.

Instalace:

Pro instalaci tohoto zařízení je třeba provést na studeném potrubí, které je odstaveno od tlaku. Zařízení by mělo být montováno na návratovém potrubí v souladu se směrem průtoku uvedeným šipkou na ventilovém pouzdru.

Připojený spojovací prvek s pohyblivou maticí usnadňuje připojení zařízení k kotli, například prostřednictvím pružných hadic.

Princip činnosti zařízení s magnetickým vložkem spočívá v:

• Mechanické filtraci díky speciálnímu filtračnímu vložku.
• Oddělení feromagnetických částic za pomoci neodymového magnetu.
• Oddělení větších nečistot pomocí komory s vysokou kapacitou.

Ostatní aspekty činnosti zařízení lze zobrazit na připojených výkresech a schématech.

• Materiály:
  • Skříň: mosaz EN 12165 CW617N, chromovaná.
  • Spojky: mosaz EN 12165 CW617N, chromované.
  • Hydraulické těsnění: EPDM.
  • Skříň filtrační části: PA 12.
  • Kryt: PA6G30.
  • Filtrační vložka: nerezová ocel EN 10088-2 (AISI 304).
  • Koule: mosaz EN 12165 CW617N, chromovaná.
  • Páka kuličkového ventilu: PA66G30.
• Připojení:
  • Strana kotle: 3/4” GZ ISO 228-1.
  • Strana instalace: 3/4” GZ ISO 228-1.
  • Pohyblivá matice spojovacího prvku (v ceně): 3/4” GW 3/4” GW.
• Technické specifikace:
  • Prostředí: voda, netoxické glykolové roztoky.
  • Maximální koncentrace glykolu: 30%.
  • Maximální pracovní tlak: 3 bar.
  • Rozsah pracovní teploty: 0÷90 °C.
  • Velikost síťového otvoru filtračního vložku: 800 μm.
  • Magnetická indukce: 0,475 T.
  • Kv: 3,55 m3/h.
