To urządzenie filtrujące z magnesem jest przeznaczone do montażu pod piecem (kotłem) i jest zalecane do użytku z każdym typem wiszącego kotła C.O. Zapewnia utrzymanie drożności instalacji i efektywność kotła przez wiele lat.

Przyłącze urządzenia wynosi 3/4 cala.

Produkt jest oferowany przez firmę CALEFFI.

Numer katalogowy produktu to 545900.

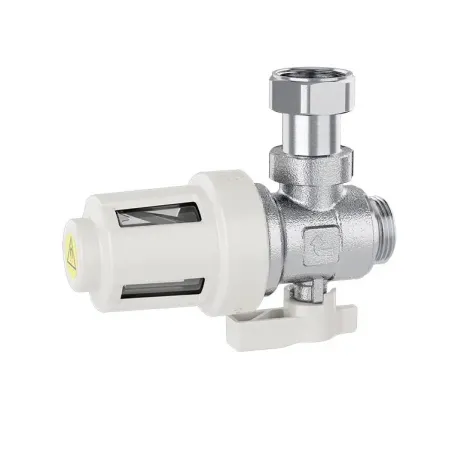

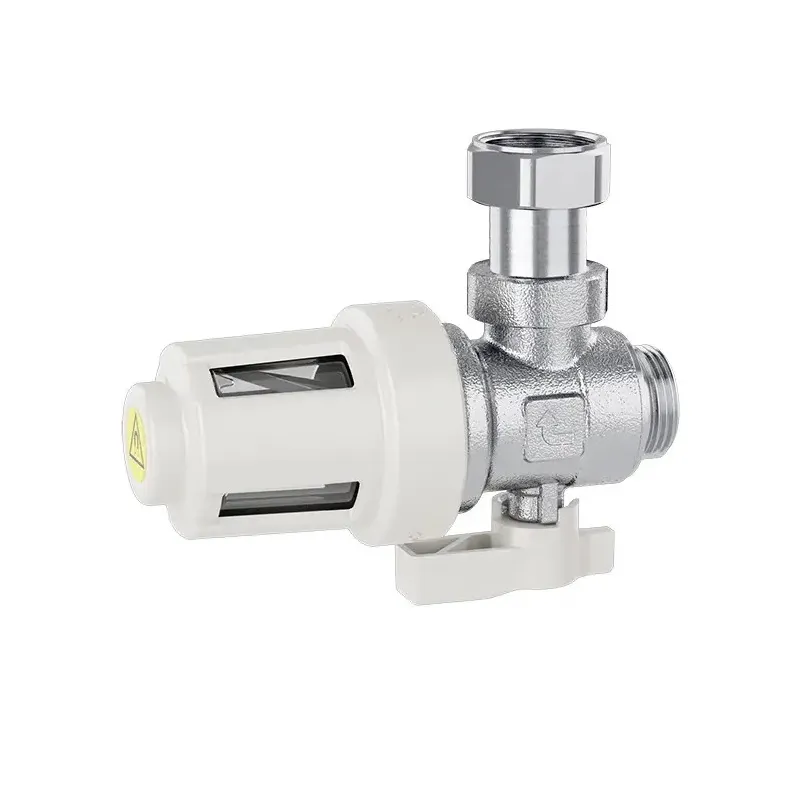

Filtr CALEFFI XS to urządzenie z magnesem, które jest instalowane pod kotłem. Dzięki zastosowaniu wkładu filtracyjnego, magnesu neodymowego i komory do mechanicznego gromadzenia, urządzenie to oddziela zanieczyszczenia zawarte w wodzie instalacyjnej. Dzięki specjalnej konstrukcji można sprawdzać stopień zabrudzenia części filtracyjnej.

To nowatorskie urządzenie na rynku pełni funkcję filtracji i separacji zanieczyszczeń, w tym również tych magnetycznych. Ponadto, dzięki swoim niewielkim rozmiarom, stanowi ciekawą alternatywę dla większych separatorów z filtrami, które oferowane są przez inne firmy.

Przy odpowiednim zastosowaniu złączki, urządzenie może również służyć do dozowania środków chemicznych, które służą do czyszczenia i ochrony instalacji.

Montaż:

Aby zainstalować to urządzenie, należy to zrobić na zimnej instalacji, która jest odłączona od ciśnienia. Urządzenie powinno być zamontowane na przewodzie powrotnym zgodnie z kierunkiem przepływu wskazanym strzałką na obudowie zaworu.

Dołączona złączka z ruchomą nakrętką ułatwia podłączenie urządzenia do kotła, na przykład za pomocą przewodów elastycznych.

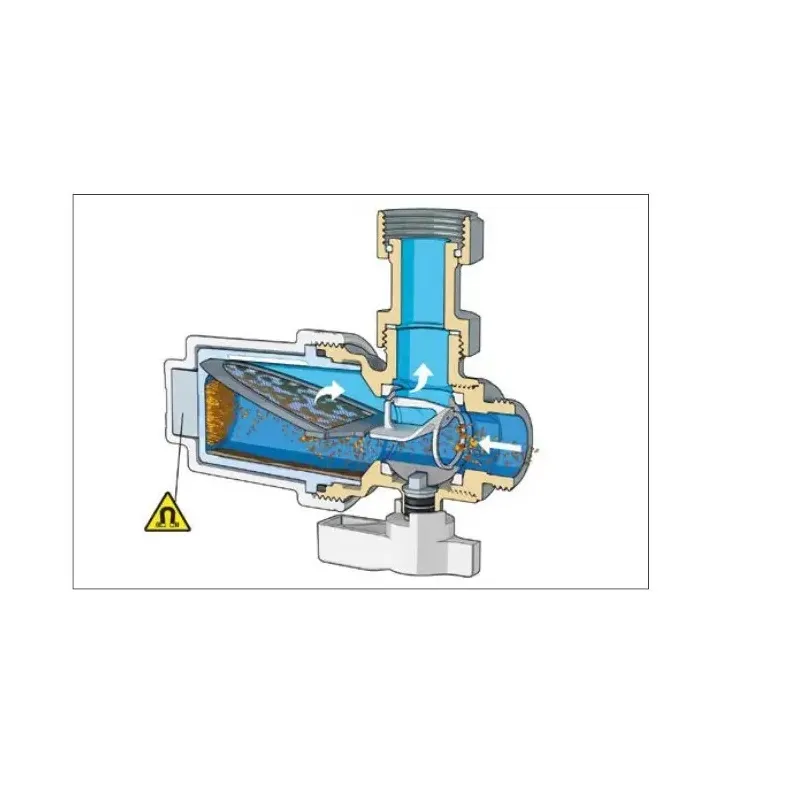

Zasada działania urządzenia z wkładem magnetycznym opiera się na:

• Filtracji mechanicznej dzięki specjalnemu wkładowi filtracyjnemu.
• Oddzieleniu cząstek ferromagnetycznych za pomocą magnesu neodymowego.
• Separacji większych zanieczyszczeń za pomocą komory o dużej pojemności.

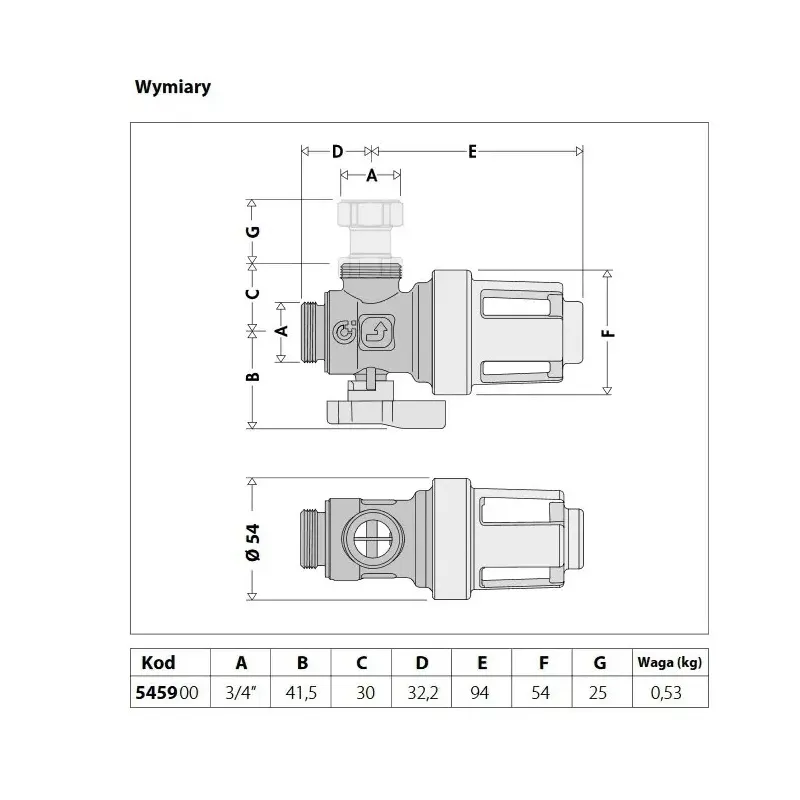

Pozostałe aspekty działania urządzenia można zobaczyć na załączonych rysunkach i schematach.

• Materiały:
  • Korpus: mosiądz EN 12165 CW617N, chromowany
  • Złączki: mosiądz EN 12165 CW617N, chromowane
  • Uszczelnienia hydrauliczne: EPDM
  • Obudowa części filtracyjnej: PA 12
  • Pokrywa: PA6G30
  • Wkład filtracyjny: stal nierdzewna EN 10088-2 (AISI 304)
  • Kula: mosiądz EN 12165 CW617N, chromowana
  • Dźwignia zaworu kulowego: PA66G30
• Przyłącza:
  • Strona kotła: 3/4” GZ ISO 228-1
  • Strona instalacji: 3/4” GZ ISO 228-1
  • Złączka z ruchomą nakrętką (w zestawie): 3/4” GW 3/4” GW
• Wykonanie:
  • Medium: woda, nietoksyczne roztwory glikolu
  • Maksymalne stężenie glikolu: 30 %
  • Maksymalne ciśnienie pracy: 3 bar
  • Zakres temperatury pracy: 0÷90 °C
  • Średnica oczka siatki wkładu filtracyjnego: 800 μm
  • Indukcja magnetyczna: 0.475 T
  • Kv: 3.55 m3/h
