Przeznaczenie:

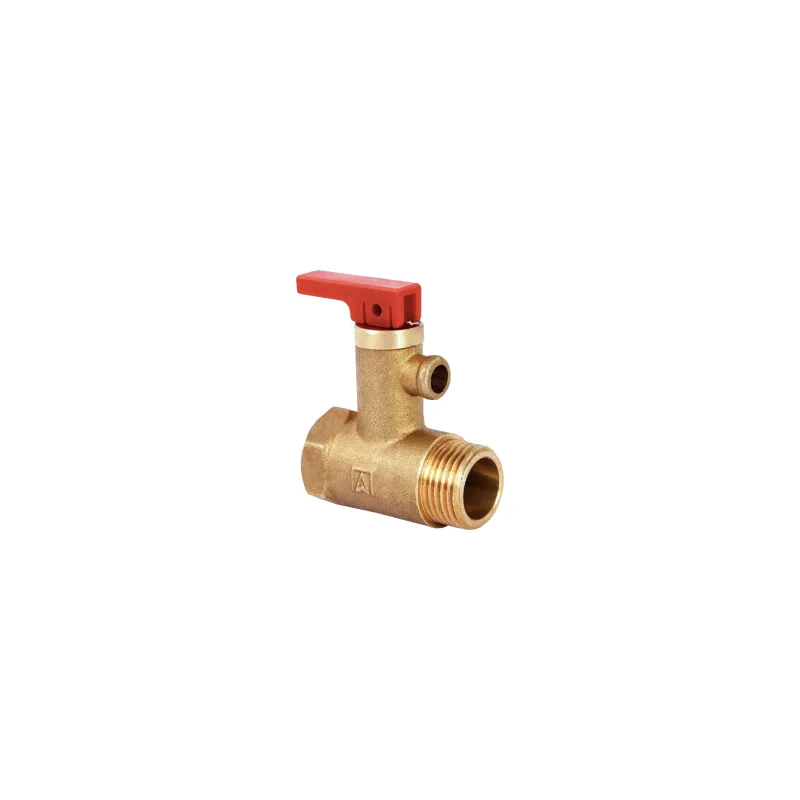

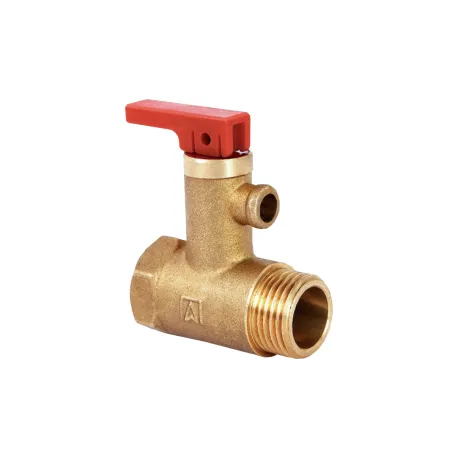

Zawory bezpieczeństwa typu AF-4 przeznaczone są do ogrzewaczy wody, jako element zabezpieczający ich pracę. Wykonywane są na ciśnienie znamionowe 0,6 MPa.

Budowa:

Korpus zaworu oraz większość części wykonanych jest z mosiądzu, uszczelki zaworów z odpowiedniej do warunków pracy gumy, sprężyny ze stali nierdzewnej.

Zawór typu AF-4 posiada wewnątrz 3 zawory:

• Zawór bezpieczeństwa: Otwierający wypływ wody na zewnątrz przez wypust odprowadzający "1", gdy ciśnienie w zbiorniku wzrośnie do wartości dopuszczalnej dla zbiornika.
• Zawór otwarcia: Przez który woda wpływa do zbiornika, natomiast uniemożliwia jej wypływ ze zbiornika do instalacji zasilającej, w razie zaniku w niej ciśnienia.
• Zawór zwrotny: Otwierający wypływ wody ze zbiornika do instalacji zasilającej, w razie gdy ciśnienie w zbiorniku wzrośnie ponad ciśnienie zasilające o wartość podaną w danych technicznych. Zawór ten umożliwia obniżenie ciśnienia przy jego wzroście np. na skutek ogrzewania wody bez wycieku jej na zewnątrz.
