Zastosowanie

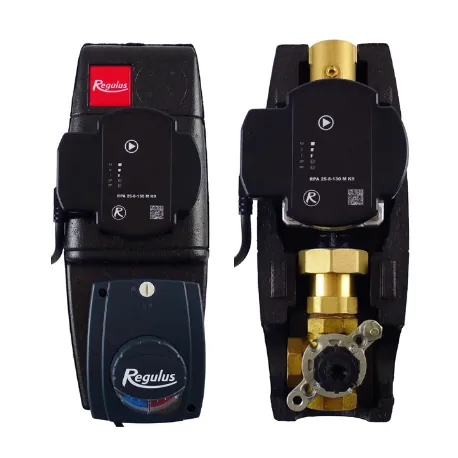

Grupa pompowa CSE MIX R8 1F zapewnia cyrkulację oraz mieszanie w obiegu grzewczym lub w obiegu źródła opalanego paliwem stałym. Jest przeznaczona do użytku w systemach ogrzewania domowego oraz przemysłowego, poprawiając efektywność zarządzania temperaturą.

Przełączanie pompy obiegowej oraz sterowanie zaworem mieszającym odbywa się za pomocą zewnętrznego sterownika, który należy dokupić osobno. Urządzenie pozwala na optymalizację zużycia energii oraz zapewnia stabilną pracę układu grzewczego.

Opis

Stacja pompowania składa się z wysokiej jakości komponentów, które gwarantują niezawodność i długą żywotność. W jej skład wchodzą:

• Pompa RPA 25-8 – zapewniająca odpowiednią cyrkulację w układzie.
• 3-drogowy zawór mieszający LK 840 z siłownikiem AVC – umożliwia precyzyjne sterowanie przepływem.
• Izolacja termiczna – minimalizuje straty ciepła i poprawia efektywność energetyczną.

Czynnik roboczy

Stacja pompowania obsługuje jako czynnik roboczy:

• Wodę.
• Mieszaninę wody i glikolu (maksymalnie w stosunku 1:1) o wartości pH w zakresie 6,5-8,5.

Zaleca się instalację filtra o maksymalnym rozmiarze siatki 0,6 mm przed pompą w celu ochrony przed zanieczyszczeniami i wydłużenia żywotności urządzenia.

Instalacja

Stacja pompowania powinna być zainstalowana zgodnie z poniższymi wytycznymi:

• Rura przepływu powinna prowadzić do obiegu grzewczego lub być umieszczona na rurze powrotnej kotła na paliwo stałe.
• Minimalna odległość środka rury od ściany powinna wynosić 100 mm.
• Podłączenie elektryczne należy wykonać zgodnie z normami bezpieczeństwa.

Dane Techniczne Stacji Pompowej

• Temperatura robocza czynnika: 5–95 °C
• Maksymalne ciśnienie robocze: 10 bar
• Minimalne ciśnienie robocze: 0,5 bar
• Temperatura otoczenia: 5–40 °C
• Maksymalna wilgotność względna: 80% (bez kondensacji)
• Zawór mieszający Kvs: 10 m³/h
• Współczynnik przecieku zaworu: < 1% Kvs przy różnicy ciśnienia 5 mH2O
• Moment obrotowy siłownika: 5 Nm
• Kąt obrotu siłownika: 90°
• Czas przesunięcia siłownika: 120 s
• Sterowanie siłownikiem: 3-punktowe (SPDT)
• Dodatkowy przełącznik siłownika: brak
• Wymiary całkowite: 305 x 135 x 195 mm
• Całkowita masa: 3,9 kg
• Przyłącza: 3 x G 1ʺ F

Dane Elektryczne

• Zasilanie: 230 V, 50 Hz
• Maksymalny pobór mocy pompy: 65 W
• Maksymalny prąd pompy: 0,65 A
• Maksymalny pobór mocy siłownika: 2,5 VA

Materiały

• Izolacja: EPP RG 60 g/l
• Zawór mieszający i armatura: mosiądz
