4 - Wege Mischer MINIMIX
Der 4-Wege-Mischventil findet Verwendung bei der Regelung der Wassertemperatur in den Zentralheizungsanlage. Das geschieht durch die Vermischung des Kessel Vorlaufwassers mit Rücklaufwasser. Durch die richtige Einstellung ist es möglich die gewünschte Wassertemperatur zu erreichen. Einen zusätzlichen Vorteil des 4-Wege-Mischventils ist das die Wassertemperatur die in den Kessel einfließt erhöht wird und dadurch die Niedertemperaturkorrosion des Kessels verringert wird.
- – Gehäuse Ms58
- – Schieber Ms58
- – Schrauben M8
- – Drehbare Unterlegscheibe
- – Dichtung O-Ring EPDM
- – Dichtung O-Ring EPDM
- – Ventildeckel Ms58
- – Dichtung O-Ring EPDM
- – Drehbare Unterlegscheibe
- – Geriffelte Stift
- – Griff mit Skala
- – Schraube M4
Schematische Darstellung der Mischventile Minimix:
Beispiele der Anwendung des 4-Wege- Mischventils:

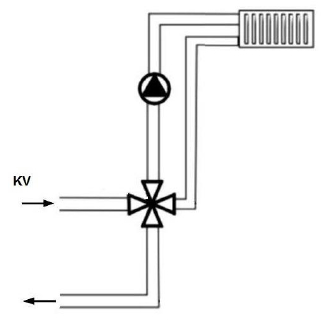

Medium-Rücklauf auf der linken Seite (Fabrikeinstellung)

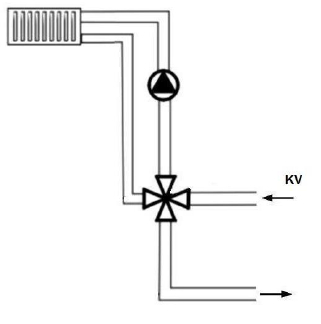

Medium-Rücklauf auf der rechten Seite
| Technische Daten: | |
| Gehäuse, Schieber, Abdeckung: | Messing Ms58 |
| Nennweite: | IG 1/2” – IG 2” |
| Max. Betriebsdruck: | 10 bar |
| Medium: | Wasser oder Wasser-Glykol |
| Max. Betriebstemperatur: | 110 ºC |
| Stellwinkel: | 90° |
| Spindeldichtung: | 2 x O-Ring EPDM |
| Abdeckung Dichtung: | O-Ring EPDM |
| Charakteristik: | gleichprozentig |
| Leckstrom : | bis 1% |
| Griff mit Skala: | Kunststoff |
| Der zusammenwirkende Stellantrieb: | SM 4.6 (6 Nm) für Durchmesser ½” - 1¼” SM 4.10 (10 Nm) für Durchmesser 1½” - 2” |

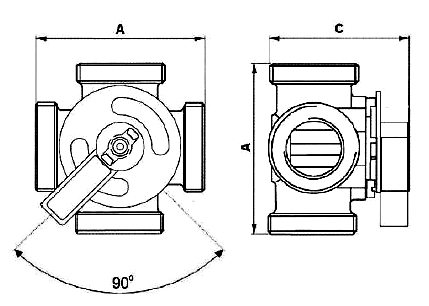

| Art. | Gwint / Gewinde / Thread / Závit | Kvs | A(mm) | B(mm) | C(mm) |
| MI 4 x 1/2" | 1/2" | 4 | 90 | 45 | 75 |
| MI 4 x 3/4" | 3/4" | 6,3 | 90 | 45 | 75 |
| MI 4 x 1" | 1" | 10 | 90 | 45 | 75 |
| MI 4 x 1 1/4" | 1 1/4"" | 16 | 90 | 45 | 75 |
| MI 4 x 1 1/2" | 1 1/2" | 25 | 110 | 55 | 84 |
| MI 4 x 2" | 2" | 40 | 120 | 60 | 92 |
Technische Daten
| Max. Betriebstemperatur [ °C ] | 110 |
| Max. Arbeitsdruck [ bar ] | 10 |
