Technische Daten:

• für Kessel mit der Leistung bis 35 kW
• Fläche der Kühlschleife: 0,17 m2
• Min. Durchfluss des kühlenden Wassers: 15 l /min
• Gewicht: 8 kg

Anschlüsse:

• Vorlauf: 1 1/2" (Außengewinde)
• Wasserleitung und Kanalisation: 1/2" (Außengewinde)

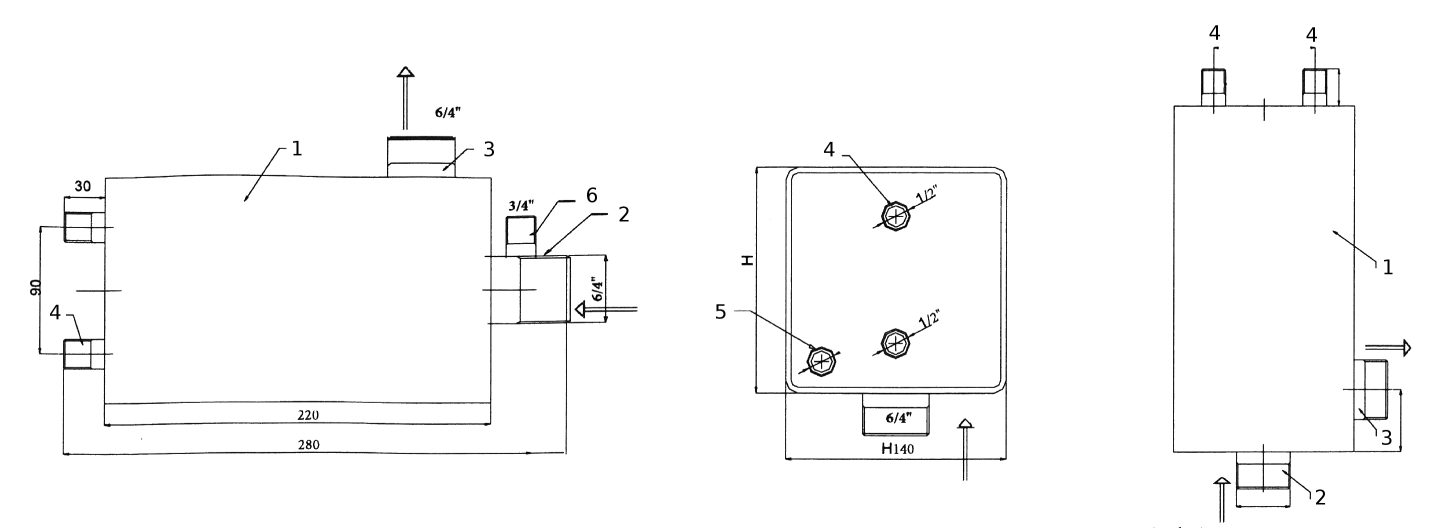

Abmessungen:

• Höhe (mit Anschlüssen): 280 mm
• Breite: 140 mm
• Tiefe: 180 mm (140 mm + 40 mm Anschluss)
• Stärke der Isolierung: 5 mm

Der Sicherheitswärmetauscher dient der Temperatursenkung des Festbrennstoffkessel der in geschlossenen Installationen arbeitet. Der Kessel wird dadurch gegen überhitzung geschützt.

Der eingebauter Thermostatventil JBV-1 wird sich automatisch öffnen nach dem die Wassertemperatur des Kessels die 95ºC - 97ºC. Nach dem er sich geöffnet hat fließt Leitungswasser durch das Ventil über den Wellenschlauch in die Kupfer - Wärmespirale und kühlt den Kessel. Das Wasser was aus der Wärmespirale Austritt hat einer Temperatur von ca. 25ºC - 30ºC und sollte in die Kanalisation abgefürht werden

Manche Kessel haben einen eingebauten Sicherheitswärmetauscher aber wenn das nicht möglich ist z.B. bei Gusseisenen Kesseln wird der Sicherheitswärmetauscher an das Rohr direkt angescholossen werden.

Der Sicherheitswärmetauscher kann verwendet werden bei Kessel die Max. 35 kW Leistung haben.
