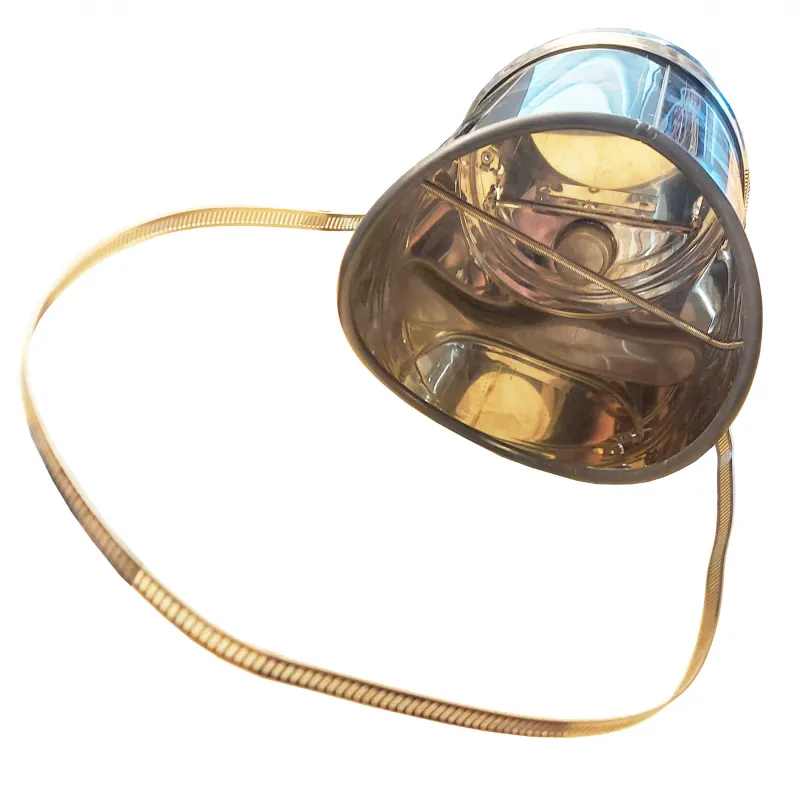

Ogranicznik ciągu kominowego wykonany ze stali kwasoodpornej 1.4301

Ogranicznik ciągu lub regulator ciągu w przypadku zbyt wysokiego podciśnienia (ciągu kominowego) w przewodzie kominowym powoduje otwarcie klapy ogranicznika

Otwarcie klapy ogranicznika powoduje doprowadzenie powietrza z zewnątrz do przewodu kominowego, powietrze to miesza się ze spalinami co powoduje ich wychłodzenie, chłodniejsze spaliny stawiają większy opór i tym samym zmniejszenie podciśnienia w kominie co przekłada się na zmniejszenie ciągu kominowego.

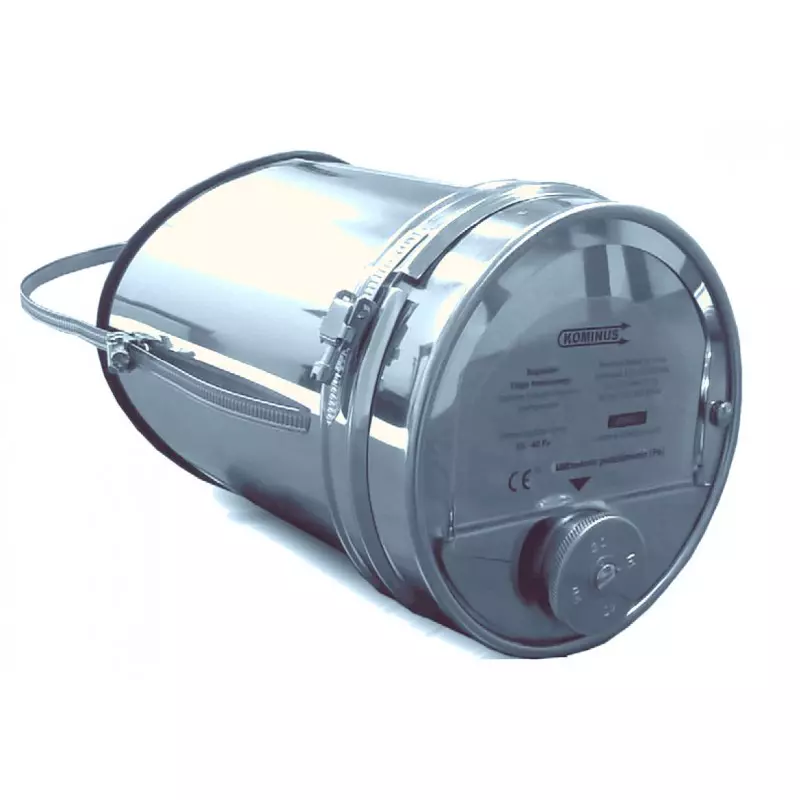

Pokrętło na klapie służy do regulacji podciśnienia przy którym następuje otwarcie klapy. Sama regulacja polega na zmianie położenia pokrętła z umieszczonym pod nim odważnikiem. Środek ciężkości zostaje zmieniony co doprowadza do otwarcia klapy regulatora ciągu przy konkretnej sile podciśnienia.

Charakterystyka

Zjawisko zbyt dużego podciśnienia w kominie może być spowodowane:

• nieodpowiednim przekrojem przewodu kominowego
• zmiennymi czynnikami atmosferycznymi np. silnym wiatrem

Ogranicznik ciągu montowany jest na czopuchu kotła lub bezpośrednio pod czopuchem. Takie umiejscowienie gwarantuje stałe ciśnienie spalania w kotle, co wpływa bezpośrednio na optymalne spalanie.

Gdy kocioł nie pracuje lub jest w stanie postoju, klapa poprzez otwarcie napowietrza komin utrzymując ciepło wewnątrz pieca. Ciągła wentylacja przewodu kominowego ogranicza zjawisko osadzania się sadzy w kominie

Dane techniczne

• Norma: DIN 4795
• Zakres podciśnienia: 10-40 Pa
• Klasa temperatury: T 340
• Gatunek stali: 1.4301

Możliwości podłączenia ogranicznika ciągu

Uwagi

• W pomieszczeniu w którym znajduje się ogranicznik ciągu musi być zapewniona wentylacja grawitacyjna
• Powietrze dostarczane do przewodu przez ogranicznik misi pochodzić z tego samego źródła co powietrze dostarczone do spalania w kotle
• Nie należy dotykać klapy ogranicznika w trakcie pracy komina
• Elementy łatwopalne powinny znajdować się minimum 40 cm od ogranicznika
• Ogranicznik powinien być zmontowany tak by oś obrotu klapy była pozioma
• Ogranicznik ciągu nie może być montowany na drodze spalin i zakłócać ich przepływ
• Dopalanie spalin w czopuchu i kominie jest niedopuszczalne i może doprowadzić do pożaru

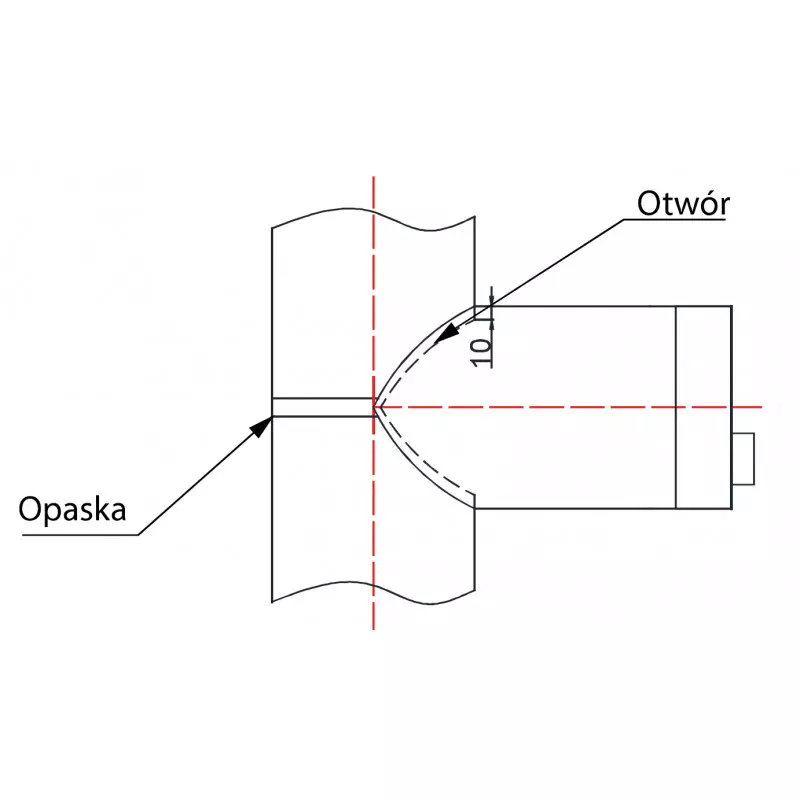

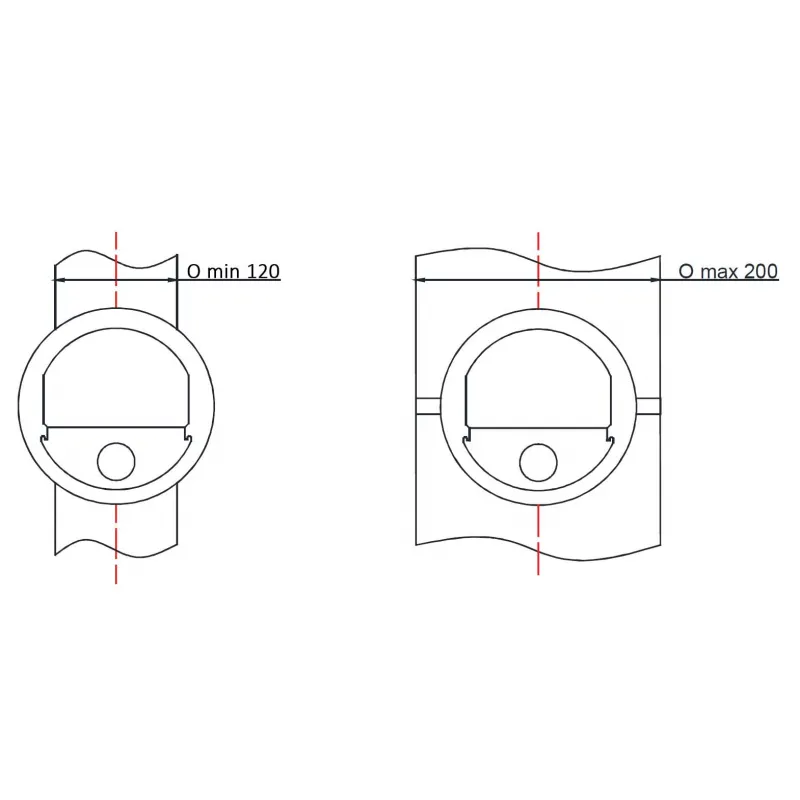

Średnice oraz sposób montażu ogranicznika ciągu

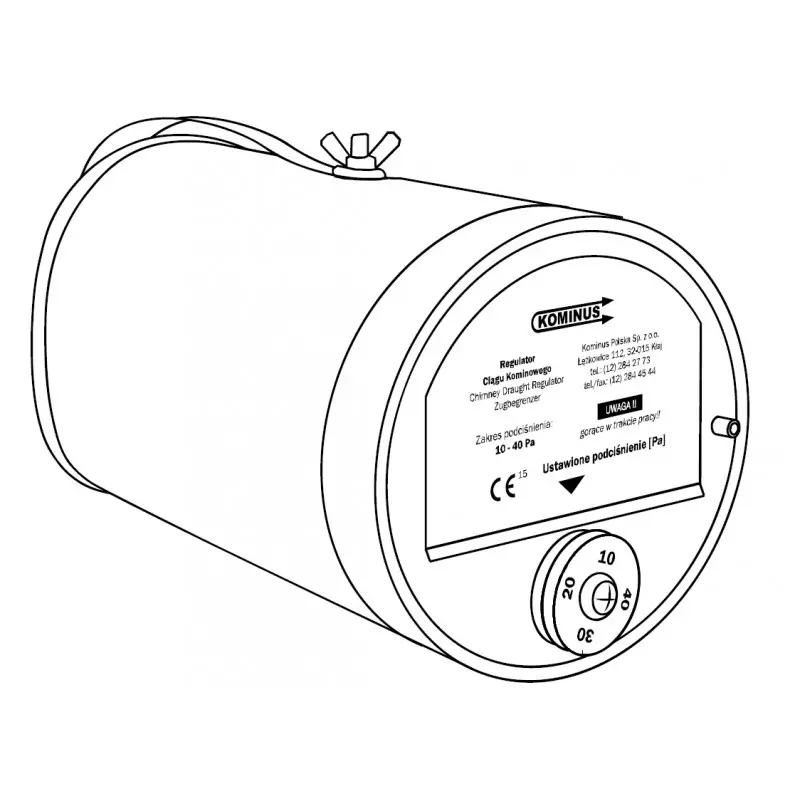

Elementy oraz zasada działania ogranicznika ciągu
