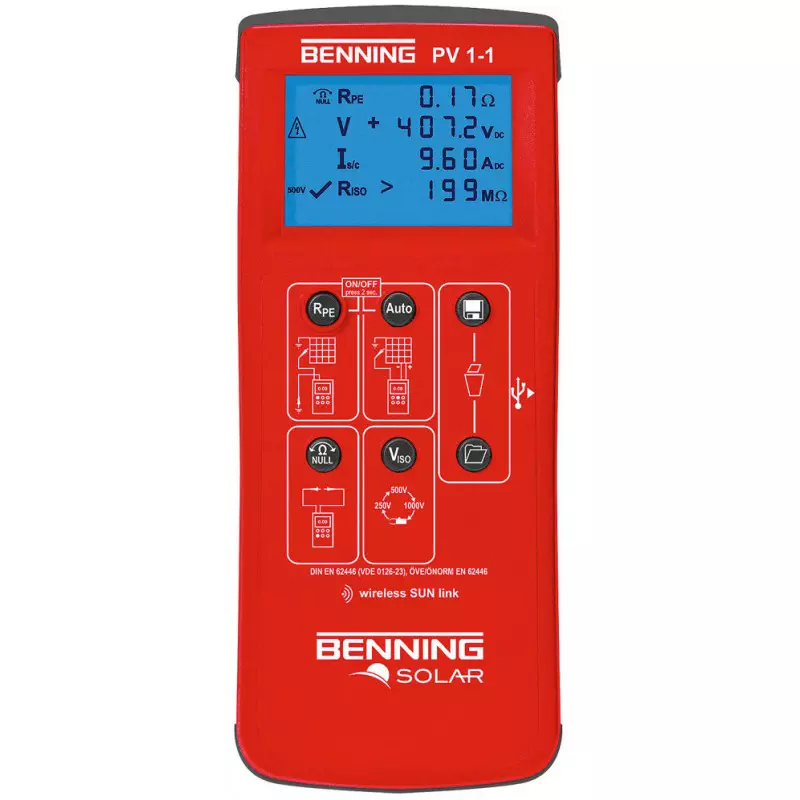

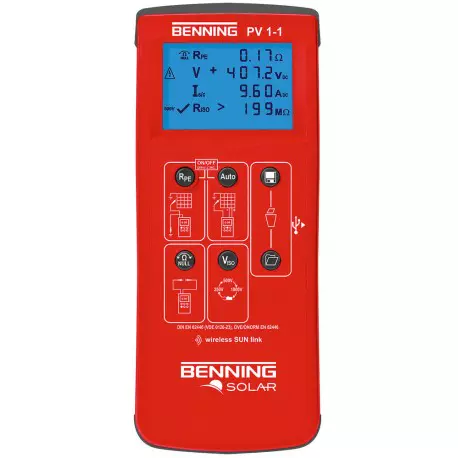

Tester instalacji fotowoltaicznej BENNING PV 1-1
Zobacz większe
Zalety produktu
- badanie wykonywane zgodnie z VDE 0126-23 (DIN EN 62446)
- łatwość obsługi - wybór opcji za pomocą przycisków
- szybkość - krótki czas pomiaru najwyżej kilka sekund
- bezpieczeństwo - pomiar może być dokonywany również na systemie fotowoltaicznym w trakcie dostarczania energii
| BENNING PV 1-1 | |
| wskazanie | wyświetlacz graficzny |
| rezystancja przewodu ochronnego | 0.05 Ω – 199 Ω |
| testowanie prądu | ± 200 mADC |
| napięcie w obwodzie otwartym | 5 V – 1000 VDC |
| prąd zwarcia | 0.5 A – 14.99 ADC |
| rezystancja izolacji | 0.2 MΩ – 199 MΩ |
| testowanie napięcia | 250 V, 500 V, 1000 VDC |
| wczytaj obecną | 0.1 A – 40 AAC/DC (za pomocą zacisku) |
| pamięć wartości mierzonych | 200 wyników |
| podłączenie | USB |

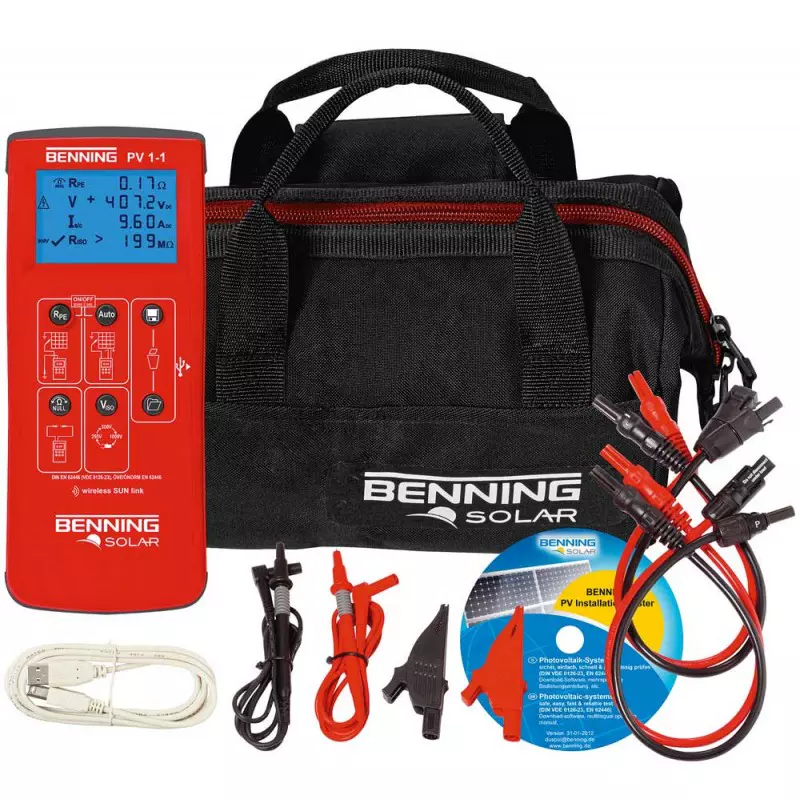

| zakres dostawy | pokrowiec, przewody pomiarowe, krokodylki, przewody pomiarowe MC4, przewody pomiarowe sunclix, baterie, CD-ROM z oprogramowaniem do pobrania, certyfikat kalibracji |
Funkcje
- wyraźne i jednoznaczne wyświetlanie wyników pomiaru
- automatyczne procedury testowania (RPE, VDC (1000 VDC), S/C (15DC)
- automatyczne wyświetlanie napięcia polaryzacji, audio / wizualne ostrzeżenie przy odwrotnej polaryzacji
- kompensowanie rezystancji przewodów pomiarowych
- przesyłanie wyników pomiarów poprzez interfejs USB
- miernik jest wyposażony w zintegrowany zegar czasu rzeczywistego, który automatycznie dodaje informacje o dacie / godzinie do każdego zapisanego pomiaru
- połączenie radiowe z opcjonalnym przyrządem pomiarowy BENNING SUN 2 (nasłonecznienie i temperatura)
- oprogramowanie do przygotowywania raportów testowych w programie MS Excel
- ISO wynik pomiaru z informacją "pass / fail"
- bezpośrednie połączenie do wszystkich standardowych modułów fotowoltaicznych z MC4 SUNCLIX
- wyświetlacz LCD z podświetleniem
- automatyczne wyłączenie po 60 sekundach
- badany może być moduł fotowoltaiczny lub kompletny system fotowoltaiczny
Funkcje pomiarowe
- przewód uziemienia, pomiar rezystancji z prądem testowym 200 mA
- pomiar obwodu otwartego, napięcie z modułów solarnych i fotowoltaicznych do 1000 VDCDC
- prąd zwarcia, pomiar za pomocą wewnętrznego obwodu do 15 A DC bez niebezpieczeństwa dla użytkownika
- pomiar rezystancji izolacji między aktywnymi przewodami DC (+ / -) i ziemi z regulowanym napięciem testowym 250 V, 500 V, 1000 VDCDC
- test funkcjonalny poprzez pomiar prądu do 40 A AC / DC (za pomocą opcjonalnego adaptera cęgowego prądu BENNING CC 3)

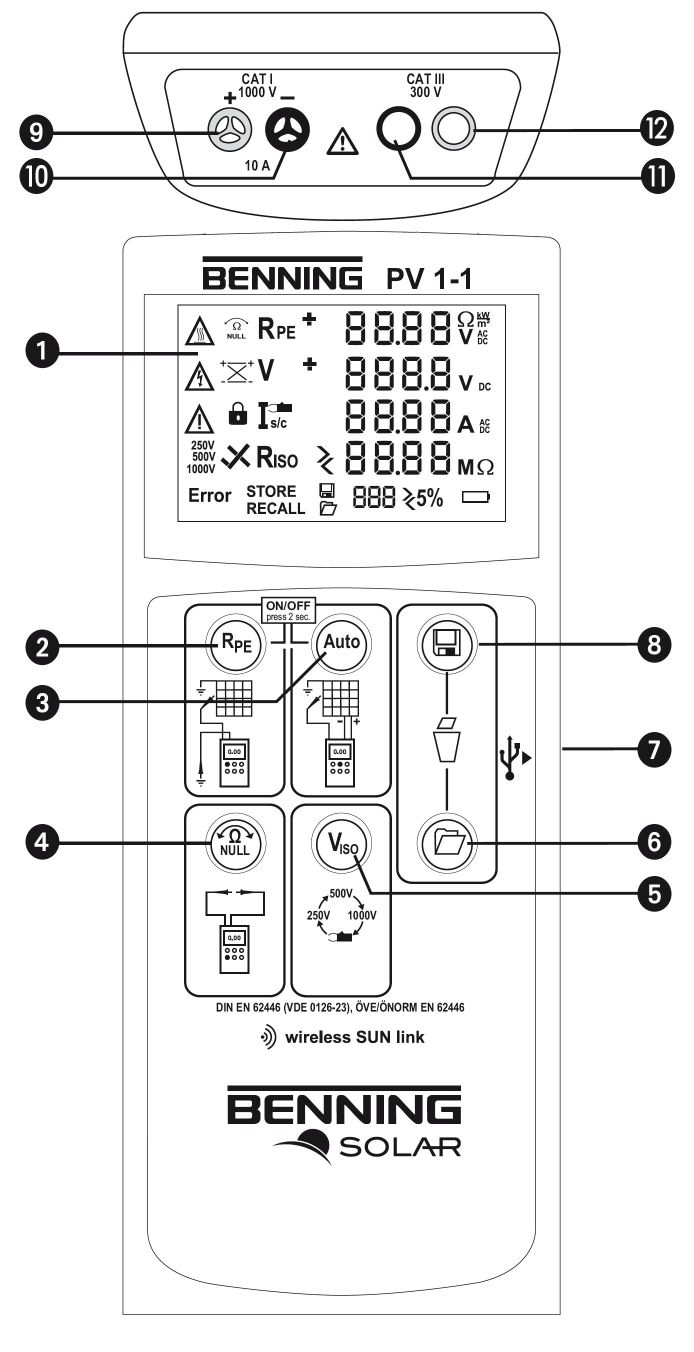

Elementy sterowania i wyświetlania:
- Cyfrowy wyświetlacz pokazuje postęp testu i wyniki poszczególnych pomiarów
- Przycisk RPE, Testowanie rezystancji przewodu ochronnego
- Przycisk Auto, uruchamia procedurę automatycznego testu PV zgodną z VDE 0126-23 (DIN EN 62446)
- Przycisk NULL, do zerowania rezystancji linii pomiarowej
- Przycisk VISO, wybór napięcia testowego do pomiaru rezystancji izolacji
- Przywołać zapisane odczyty (wartości wyświetlane)
- Interfejs USB (Gniazdo micro-B), do podłączenia kabla połączeniowego USB
- Zapisania wyświetlanych wartości pomiarowych (wartości wyświetlane)
- + gniazdo testowe PV (czerwony), do podłączenia czerwonego przewodu pomiarowego ze złączem wtykowym PV
- - gniazdo testowe PV (czarny), do podłączenia czarnego przewodu pomiarowego ze złączem wtykowym PV
- - gniazdo testowe 4 mm (czarne), do podłączenia przewodu pomiarowego bezpieczeństwa z sondą / zaciskiem krokodylkowym
- + gniazdo testowe 4 mm (czerwone), do podłączenia przewodu pomiarowego bezpieczeństwa z sondą / zaciskiem krokodylkowym

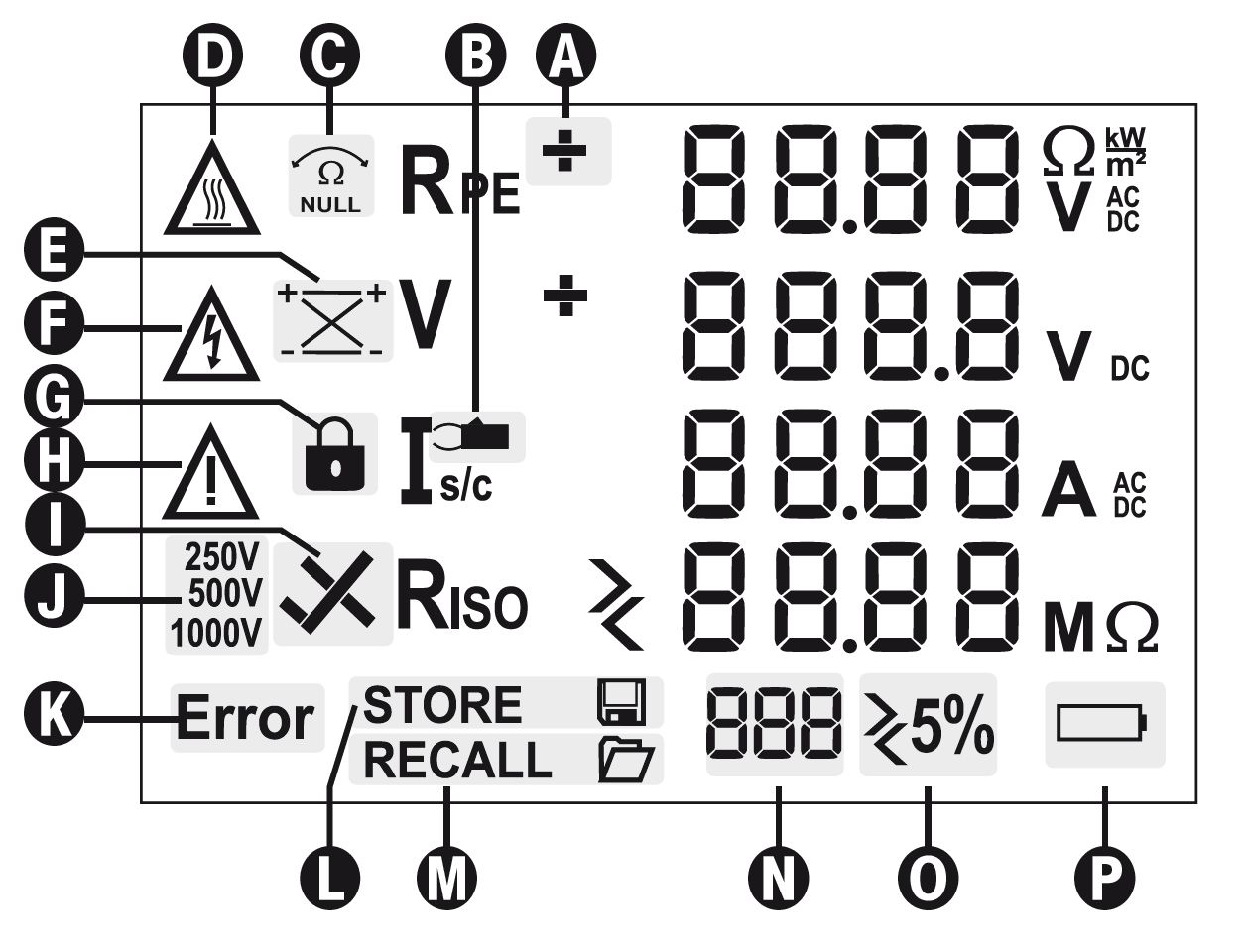

A - RPE Wskaźnik polaryzacji napięcia wskazuje biegunowość napięcia prądu stałego na gniazdach testowych 4 mm 15 i 16. Napięcie przemienne wyświetla na przemian „+” i „-”.
B - Aktywny pomiar cęgów prądowych.
C - NULL RPE (Null-Offset), pojawia się przy kompensacji (korekcie zera) rezystancji linii pomiarowej.
D - (Uwaga, gorąca powierzchnia), z aktywowanym symbolem należy natychmiast odłączyć miernik BENNING PV 1-1 od generatora PV. Podłącz BENNING PV 1-1 dopiero po zgaśnięciu symbolu.
E - wyświetlacz polaryzacja), pokazuje polaryzację napięcia stałego DC na gniazdach testowych PV 9 i 10 na.
F - (Uwaga, niebezpieczne napięcie) stwierdzono.
G - (RPE LOCK) (stwierdzono), aktywnie, gdy aktywowany jest ciągły pomiar RPE.
H - (Uwaga), przy aktywowanym symbolu należy przestrzegać wskazówek zawartych w instrukcji obsługi, aby uniknąć niebezpieczeństw.
I - RISO (dobrze)/ (źle), wskazuje, czy zmierzona rezystancja izolacji mieści się w ustalonych granicach.
J - Wybór napięcia testowego izolacji, wskazuje napięcie testowe pomiaru rezystancji izolacji.
K - Error (Błąd), Zapoznaj się z określonymi kodami błędów (szczegółowe informacje znajdują się w sekcji 9.1 instrukcje Kody błędów).
L - STORE, Dane LCD są zapisywane w pamięci wewnętrznej
M - RECALL, zapisane dane LCD zostały załadowane z pamięci wewnętrznej.
N - Wyświetlacz pamięci pokazuje bieżącą lokalizację pamięci (1 ... 200).
O - Napięcie/ Odchylenie prądu wskazuje odchylenie zmierzonych wartości napięcia jałowego i prądu zwarciowego większych lub mniejszych niż 5%.
P - Ikona baterii, pojawia się na rozładowanych akumulatorach
