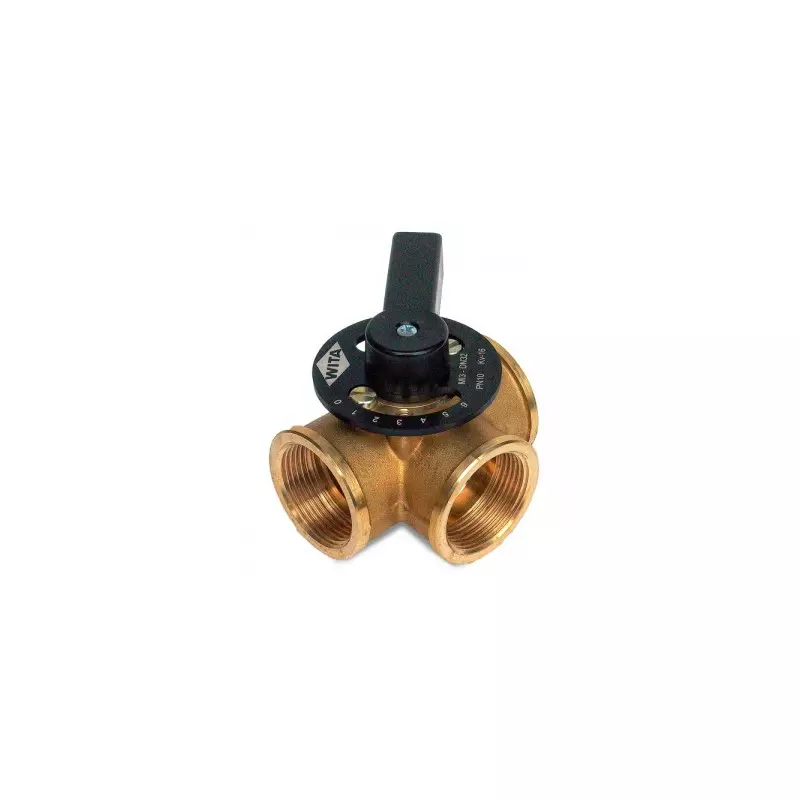

Zawór mieszający trzydrogowy WITA Minimix MI 3

Zawór mieszający MINIMIX 3-drogowy

Zawór znajduje zastosowanie podczas regulacji temperatury wody zasilającej w instalacjach centralnego ogrzewania. Następuje to poprzez wymieszanie wody na zasilaniu z woda powrotną. Poprzez odpowiednie ustawienie pokrętła na mieszaczu możliwe jest uzyskanie wymaganej temperatury.

Schemat zaworu mieszajacego MI 3

– korpus Ms58
– grzyb obrotowy Ms58
– śruby M8
– podkładka obrotowa
– uszczelnienie O-ring EPDM
– uszczelnienie O-ring EPDM
– pokrywa zaworu Ms58
– uszczelnienie O-ring EPDM
– podkładka obrotowa
– kołek karbowany
– rączka ze skalą
– śruba M4

Schemat działania zaworów mieszających Minimix:

Schemat działania

Przykładowe schematy instalacji z zaworem mieszającym 3-drogowym:

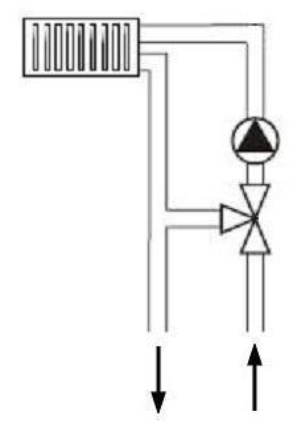

Powrót medium z lewej strony (ustawienie fabryczne_)

Ustawienie fabryczne

Powrót medium z prawej strony

Dane techniczne:
Korpus, grzyb, pokrywa:	mosiądz Ms58
Zakres średnic:	GW 1/2” – GW 2”
Max ciśnienie robocze:	10 bar
Medium:	woda lub woda-glikol
Max temperatura medium:	110 ºC
Zakres obrotu grzyba:	90°
Uszczelnienie wałka grzyba:	2 x O-ring EPDM
Uszczelnienie pokrywy:	O-ring EPDM
Charakterystyka:	stałoprocentowa
Nieszczelność przepływu:	do 1%
Rączka ze skalą:	tworzywo sztuczne
Siłownik współpracujący:	SM 4.6 (6 Nm) dla średnic ½” - 1¼” SM 4.10 (10 Nm) dla średnic 1½” - 2”

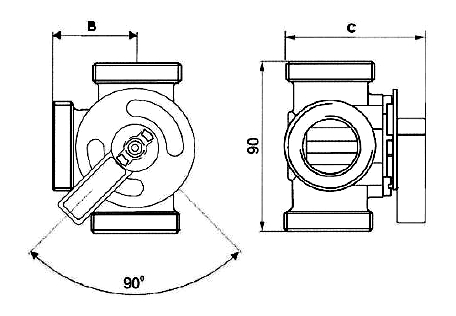

3-drogowy wymiary

Art.	Gwint / Gewinde / Thread / Závit	Kvs	A(mm)	B(mm)	C(mm)
MI 3 x 1/2"	1/2"	4	90	45	75
MI 3 x 3/4"	3/4"	6,3	90	45	75
MI 3 x 1"	1"	10	90	45	75
MI 3 x 1 1/4"	1 1/4""	16	90	45	75
MI 3 x 1 1/2"	1 1/2"	25	110	55	84
MI 3 x 2"	2"	40	120	60	92

Dane techniczne

Masa [ kg ]	1
Masa [ kg ]	1
Masa [ kg ]	1
Masa [ kg ]	1.2
Masa [ kg ]	1.2
Średnica króćca [ cal ]	¹⁄₂''
Średnica króćca [ cal ]	³⁄₄"
Średnica króćca [ cal ]	1''
Średnica króćca [ cal ]	⁵⁄₄''
Średnica króćca [ cal ]	2''
Współczynnik przepływu kv [m3/h]	4
Współczynnik przepływu kv [m3/h]	6.3
Współczynnik przepływu kv [m3/h]	10
Współczynnik przepływu kv [m3/h]	16
Współczynnik przepływu kv [m3/h]	40
Max. Temperatura pracy [ °C ]	110
Max. Ciśnienie robocze [ bar ]	10
