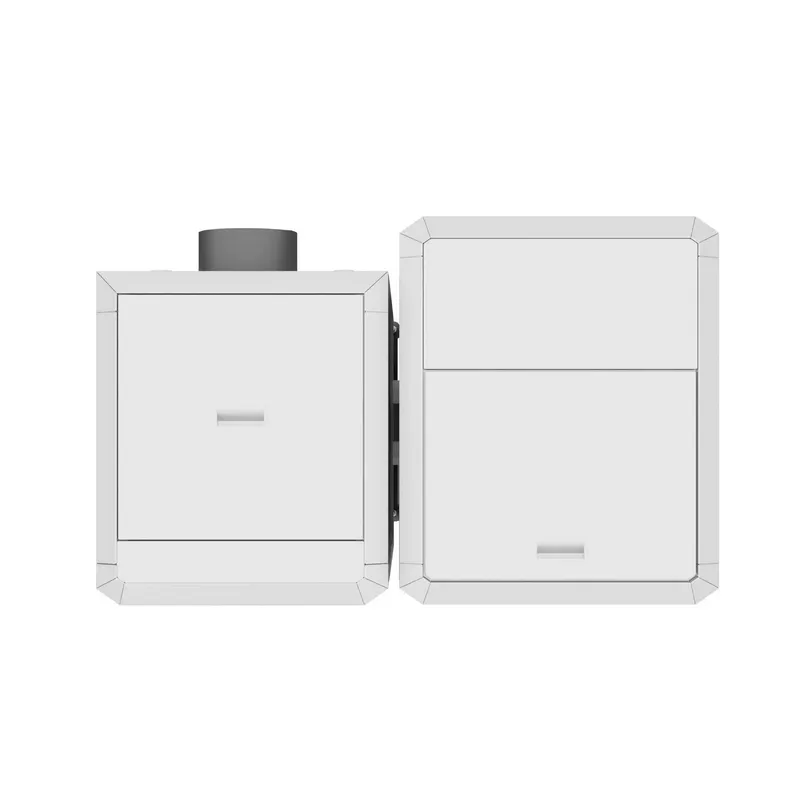

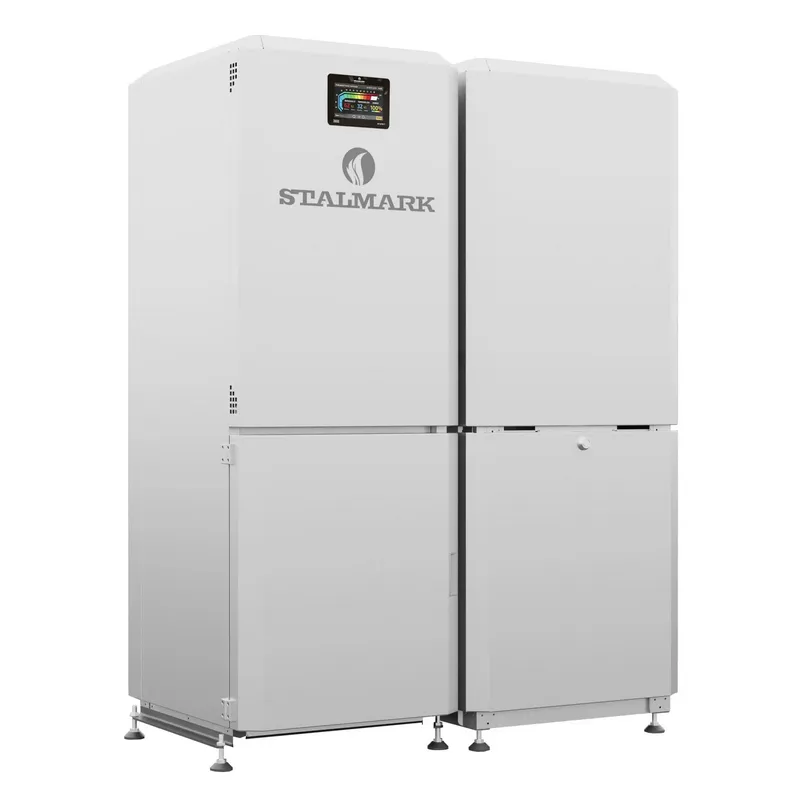

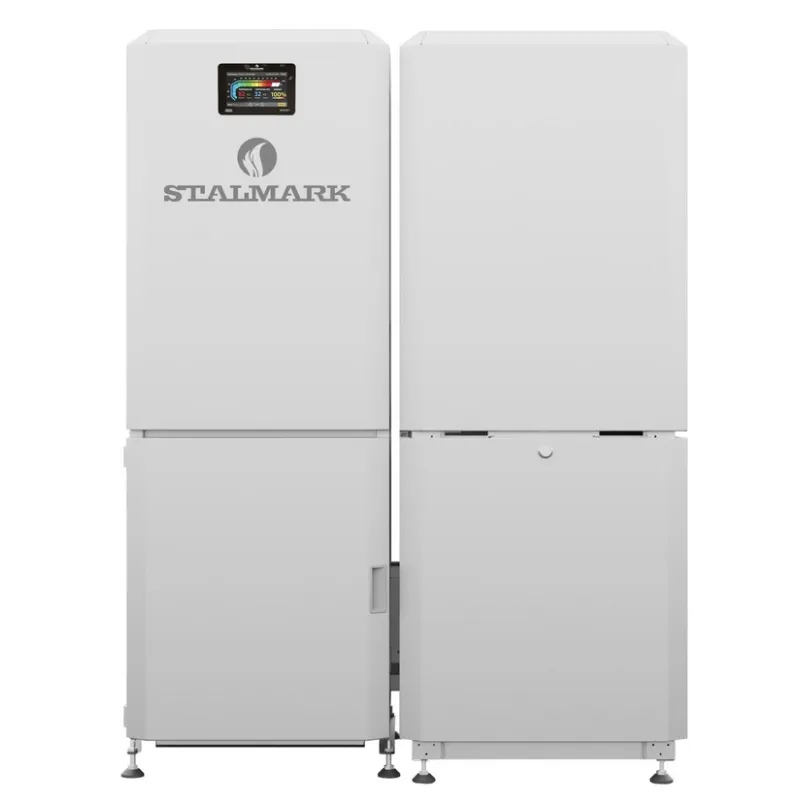

Piec grzewczy na pellet ze sterownikiem STALMARK EKO SILVER II 5 klasa

Elementy składowe kotła

Kocioł Eko Silver jest wykonany z atestowanej blachy kotłowej która została wygięta w odpowiedni kształt i zespawana, tworząc korpus wodny kotła. Jednym z elementów korpusu jest wymiennik rurowy w którym zostały umieszczone spirale ślimakowe. Aby poprawić efektywność spalania, komora spalania została wyposażona w płyty ceramiczne. Aby ograniczyć straty ciepła poza kocioł, pomiędzy obudową a wymiennikiem umieszczona została izolacja z wełny mineralnej.

Palnik pelletowy

Konstrukcja i algorytm pracy pozwalają na bezobsługową pracę urządzenia. Palenisko palnika dzięki ruchomemu rusztowi i specjalnemu zgarniaczowi jest samoczyszczące. Niewielki pobór energii elektrycznej na średnim poziomie 40W i poniżej zalicza palnik do urządzeń ekonomicznych i ekologicznych, a co za tym idzie niską emisją spalin. Znajdujące się w całości w kotle palenisko palnika nie styka się podczas pracy o powierzchnie zewnętrzne palnika w związku z tym nie nagrzewa się do niebezpiecznych temperatur. Palnik pracuje w pełni automatycznie od fazy rozpalenie, przez sam proces palenia, aż do wygaszenia paleniska i oczyszczenia go z resztek popiołu i spieków.

Podajnik pelletowy

Służy do doprowadzenia, transportu paliwa (pelletu) do palnika i składa się z:

stalowej rury z elastyczną żmijką
giętkiej plastikowej rury podawczej
motoreduktora

Mechanizm czyszczący

W części rurowej wymiennika ciepła umieszczono mechanizm ze spiralami ślimakowymi. Ślimaki spiralne maja spełniać dwie funkcje jedna to zwiększenie sprawności kotła poprzez turbulencje w przepływie spalin przez wymiennik, a druga to utrzymanie czystości powierzchni wymiennika ciepła

Zasobnik paliwa

Zasobnik paliwa służy do przechowania paliwa (opału, pelletu) potrzebnego do automatycznej eksploatacji kotła. Poziom napełnienia powinien być kontrolowany co 24 godziny, lub tak często by nie dopuścić do całkowitego opróżnienia się zasobnika

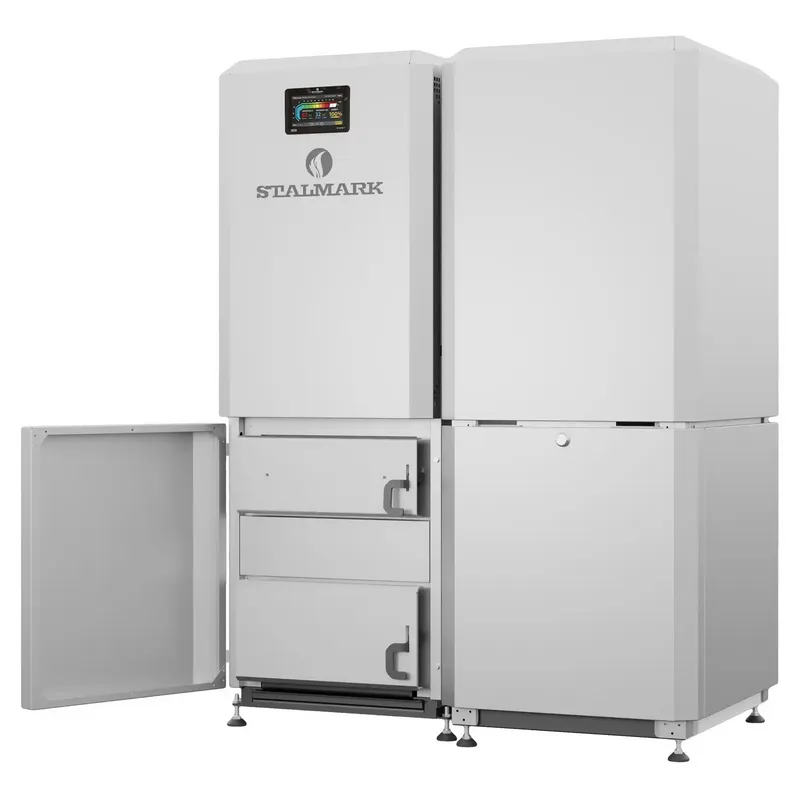

Popielnik

Znajduje się w dolnej części kotła, a jego opróżnienie z popiołu następuje poprzez drzwiczki popielnika.

Paliwem podstawowym kotła jest pellet o parametrach.

średnica ø 6 lub 8 mm,
długość max 4 do 5 średnicy pelletu,
zawartość drobnych frakcji tj. poniżej 3 mm (trocin i pyłów) nie więcej niż 1%,
wartość opałowa powyżej 17 MJ/kg,
zawartość popiołu maksymalnie do 0,5%,
wilgotność poniżej 12%,
pellet nie może zawierać luźnych wtrąceń typu kora , kawałki drewna itp

MODEL KOTŁA	Jednostka	EKO SILVER III 10	EKO SILVER III 14	EKO SILVER III 19	EKO SILVER III 24	EKO SILVER III 30	EKO SILVER III 40
Moc nominalna	kW	10	14	19	24	30	40
Zakres mocy	kW	3,0 - 10	4,2 - 14	5,7 - 19	7,2 - 24	9,0 - 30	12,0 - 40
Powierzchnia grzewcza	m²	1,35	1,6	2,0	2,3	3,1	4,1
Powierzchnia ogrzewanych pomieszczeń	m²	do 125	do 175	do 235	do 300	do 360	do 480
Maks. dopuszczalne ciśnienie robocze	MPa	0,15
Wymagany ciąg spalin	Pa	10-20
Jednorazowy zasyp paliwa kosza	l	170	220				300
Temperatura wody na zasilaniu [min/max.]	ºC	55/90
Masa kotła	kg	285	320	350	385	430	545
Pojemność wodna kotła	l	75	80	86	92	105	150
Minimalna wysokość komina	m	5,5	6				8
Sprawność kotła	%	93,2	92,3	91,3	92,2	93,1	91,5
Wymiary czopucha	ø/mm	ø160	ø180
Średnica zasilania i powrotu	in	1"
Zasilanie elektryczne	V/Hz	230/50
Średni pobór mocy kotła	W	29	30	42	51	53	59
Klasa efektywności energetycznej	-	A+
Klasa	-	5
>ECODESIGN (EKOPROJEKT)	-	+

EKO SILVER II jest to urządzenie grzewcze o emisji sezonowej pyłu do 20 mg/m³ , na które przysługuje wyższa kwota dofinansowania.

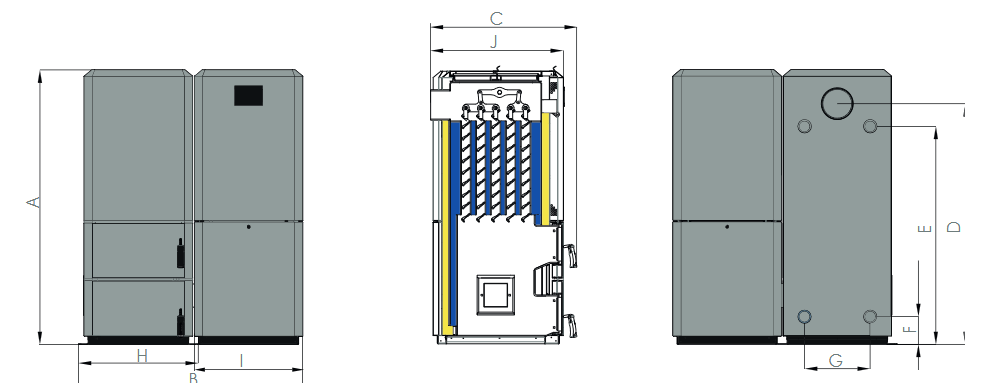

Wymiary kotła EKO SILVER III

Wymiar typ	A mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	I mm	J mm
EKO SILVER II 10	1422	900	710	1260	1143	144	242	430	460	643
EKO SILVER II 14	1424	1050	710	1260	1143	144	292	480	560	643
EKO SILVER II 19	1424	1100	710	1260	1143	144	342	530	560	643
EKO SILVER II 24	1424	1100	760	1260	1143	144	342	530	560	693
EKO SILVER II 30	1424	1150	760	1260	1143	144	370	580	460	693
EKO SILVER II 40	1650	1265	760	1490	1370	144	470	680	560	693
