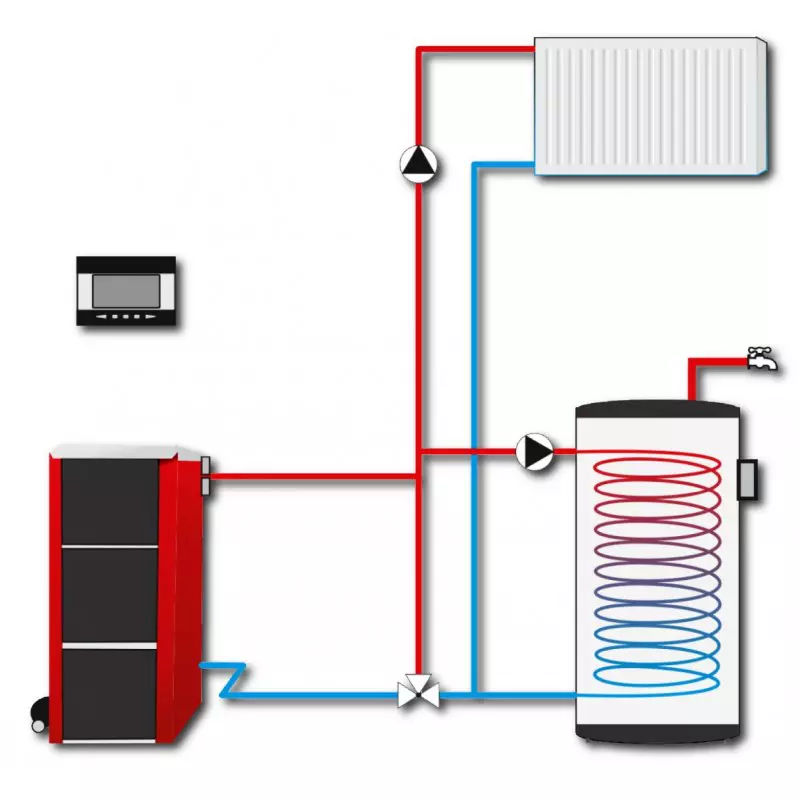

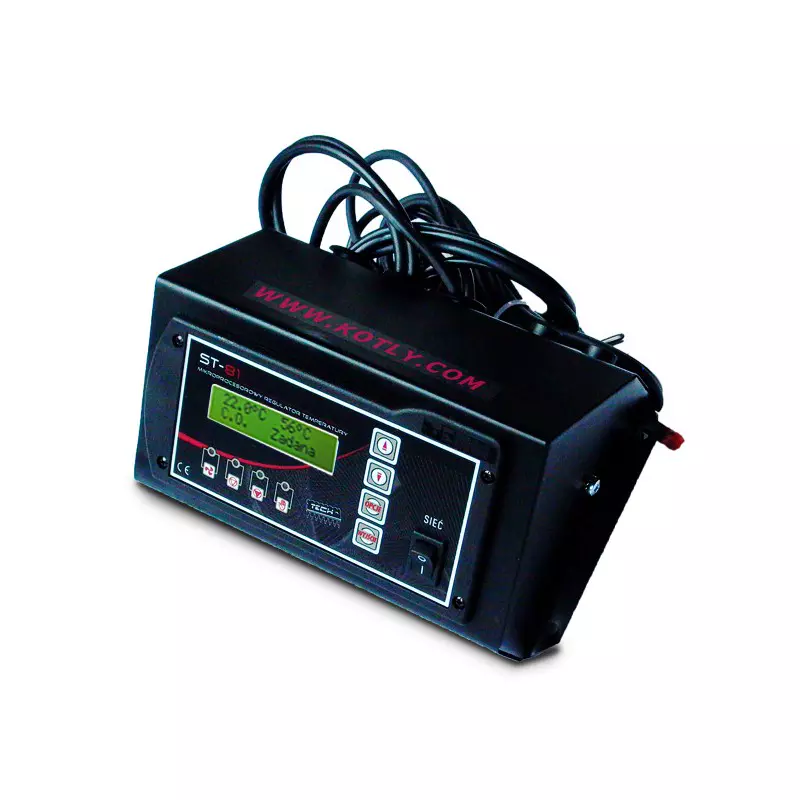

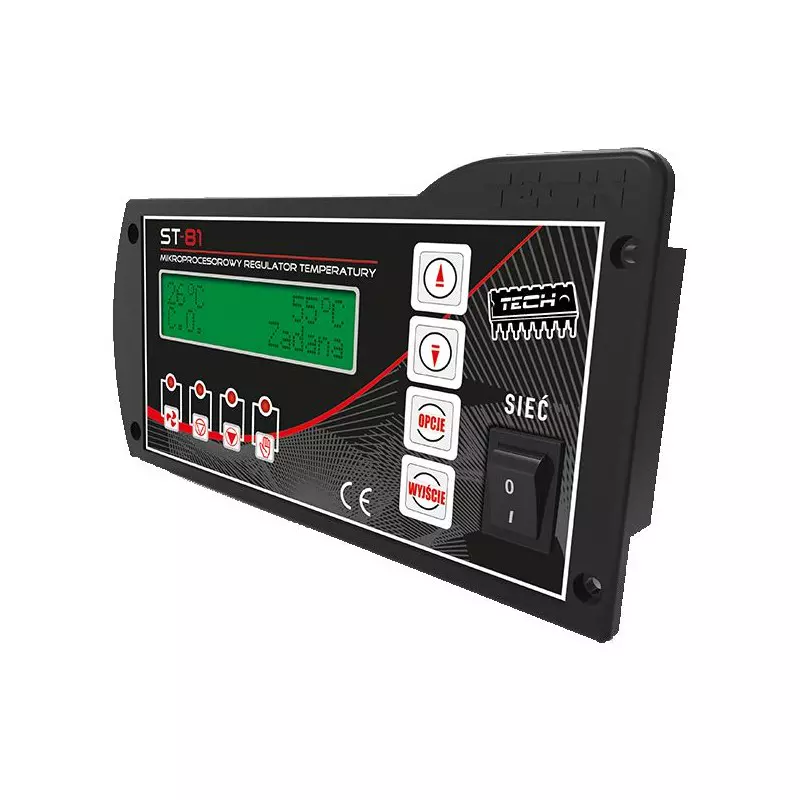

Regulator temperatury ST–81 stosowany do kotłów zasypowych centralnego ogrzewania. Posiada możliwość sterownia pompą c.o., wentylatorem kotła oraz pompą c.w.u. (ciepłej wody użytkowej). Można ustawić cztery tryby pracy regulatora ogrzewanie domu, priorytetowe grzanie bojlera, pompy równoległe oraz tryb letni. Sterownik posiada obudowę umożliwiającą jego montaż na obudowie kotła.

Funkcje sterownika:

• sterowanie wentylatorem
• sterowanie pompą CO
• sterowanie pompą CWU
• możliwość podłączenia regulatora pokojowego

Wyposażenie sterownika:

• wyświetlacz LCD
• czujnik temperatury CO
• czujnik temperatury CWU
• zabezpieczenie temperaturowe (termik)
• obudowa panelowa pod zabudowę kotła lub w obudowie metalowej

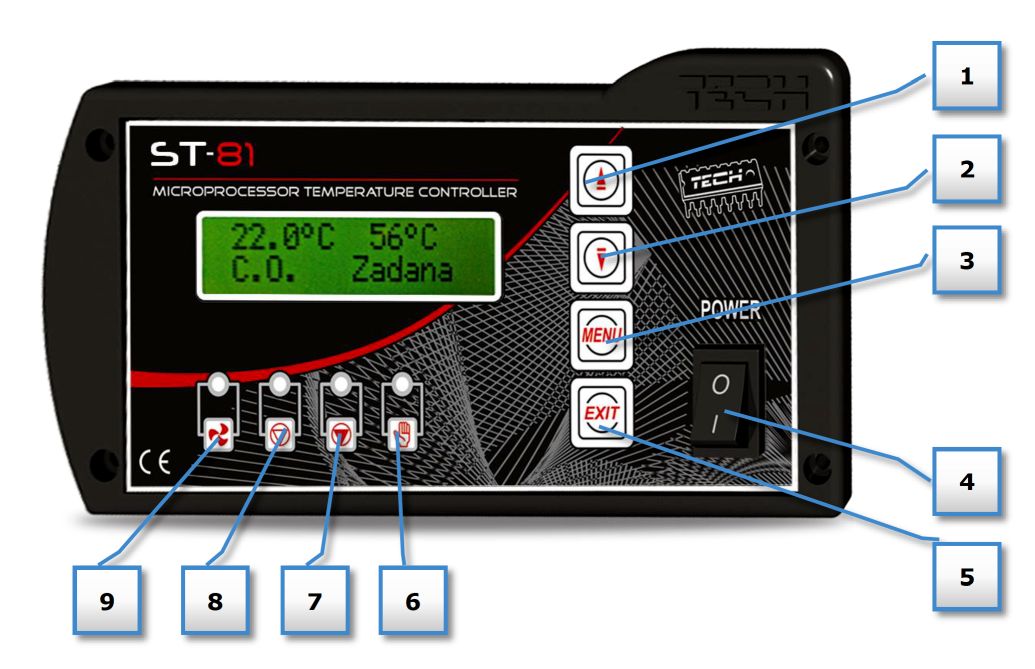

1. Przycisk PLUS - zmiana temperatury zadanej z widoku ekranu głównego, po wejściu do menu sterownika przycisk służy do zwiększania nastaw pracy.
2. Przycisk MINUS - zmiana temperatury zadanej z widoku ekranu głównego, po wejściu do menu sterownika przycisk służy do zmniejszania nastaw pracy.
3. Wejście do menu sterownika, zatwierdzanie ustawień.
4. Wyłącznik sieciowy.
5. Wyjście z menu sterownika, anulowanie ustawień.
6. Dioda sygnalizująca pracę ręczną.
7. Dioda sygnalizująca pracę pompy C.W.U.
8. Dioda sygnalizująca pracę pompy C.O.
9. Dioda sygnalizująca pracę wentylatora.

Umiejscowienie termika i czujnika kotła

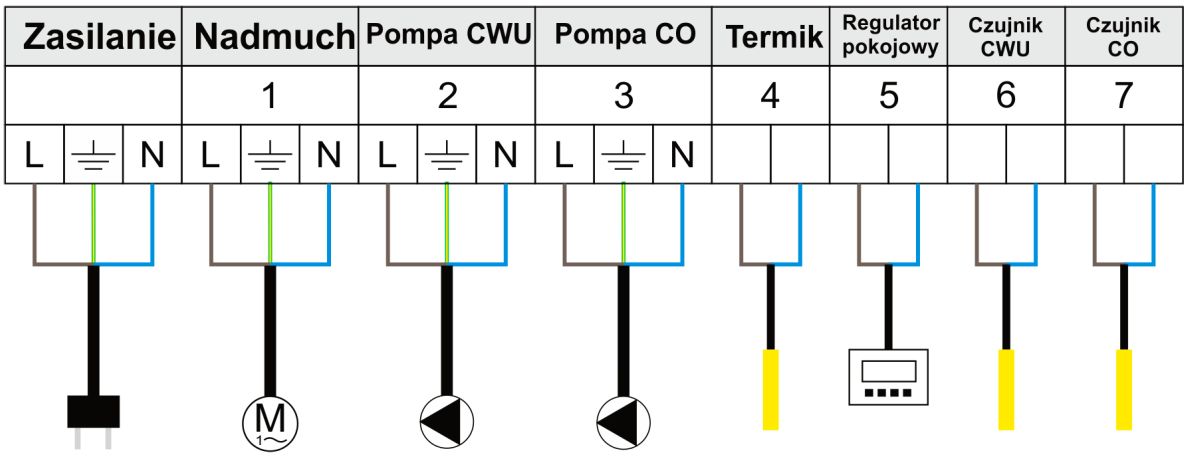

Okablowanie
