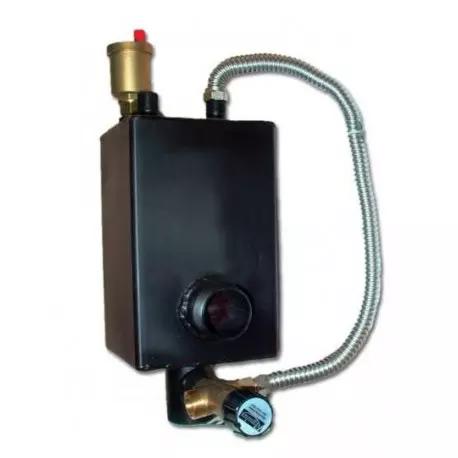

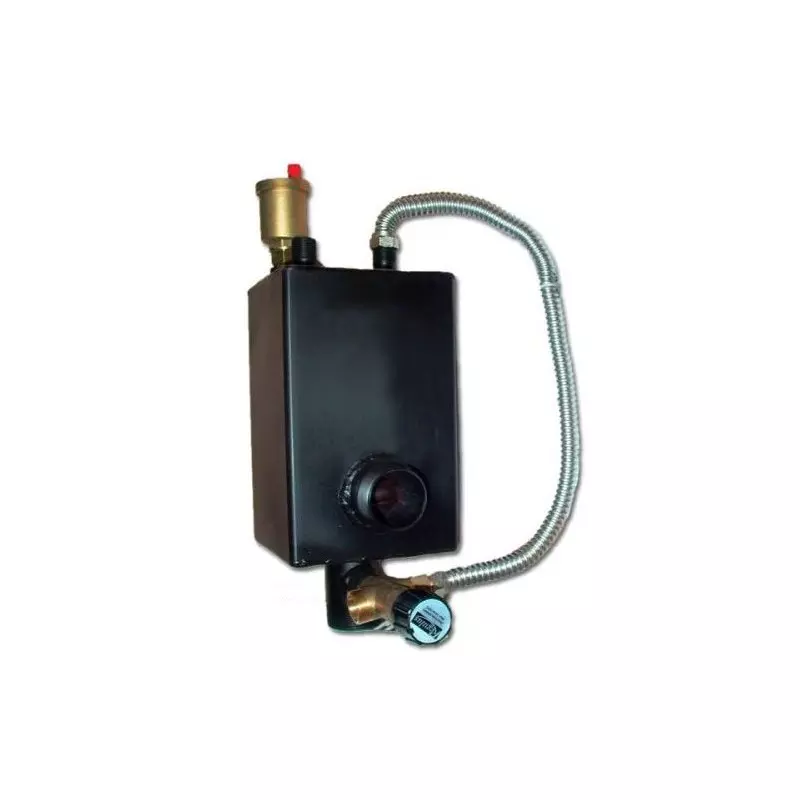

Wężownica schładzająca kotła WZS-2 wraz z zaworem termostatycznym JBV zabezpiecza kocioł lub piec c.o oraz instalację wodną centralnego ogrzewania przed wysoką temperaturą (zagotowanie się wody w instalacji c.o). Rozwiązanie jest skuteczne oraz bezpieczne, nie wymaga do prawidłowego działania prądu.

Jednofunkcyjny zawór termostatyczny z wężownicą schładzającą WZS-2 to rozwiązanie stosowane w obiegach zamkniętych instalacji centralnego ogrzewania bez naczynia wzbiorczego. Powierzchnia spirali wężownicy schładzającej WZS-2 wynosi 0,17 m² co pozwala na przepływ 15 l zimnej wody na minutę.

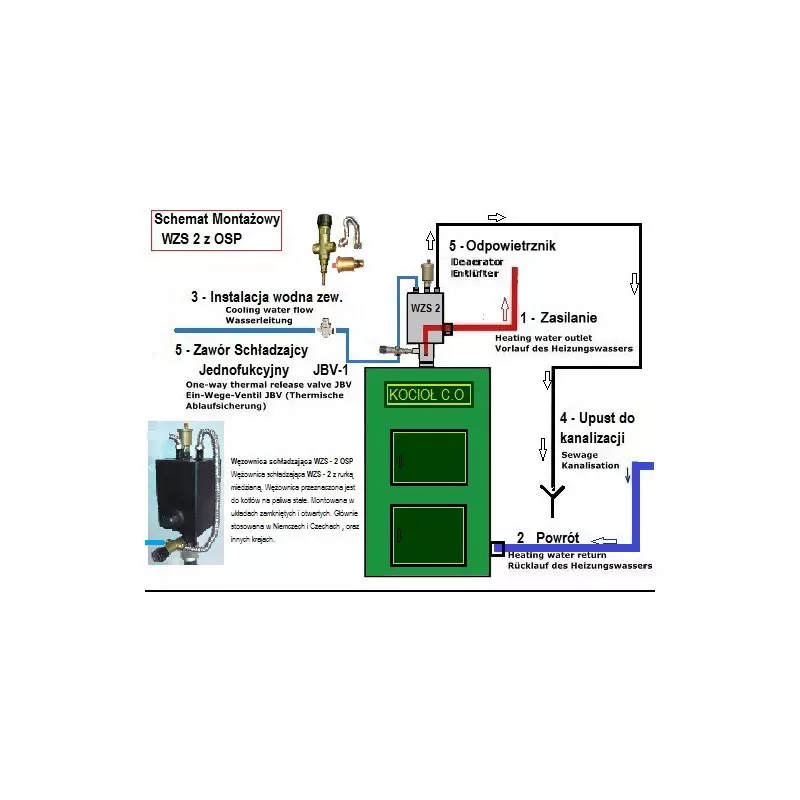

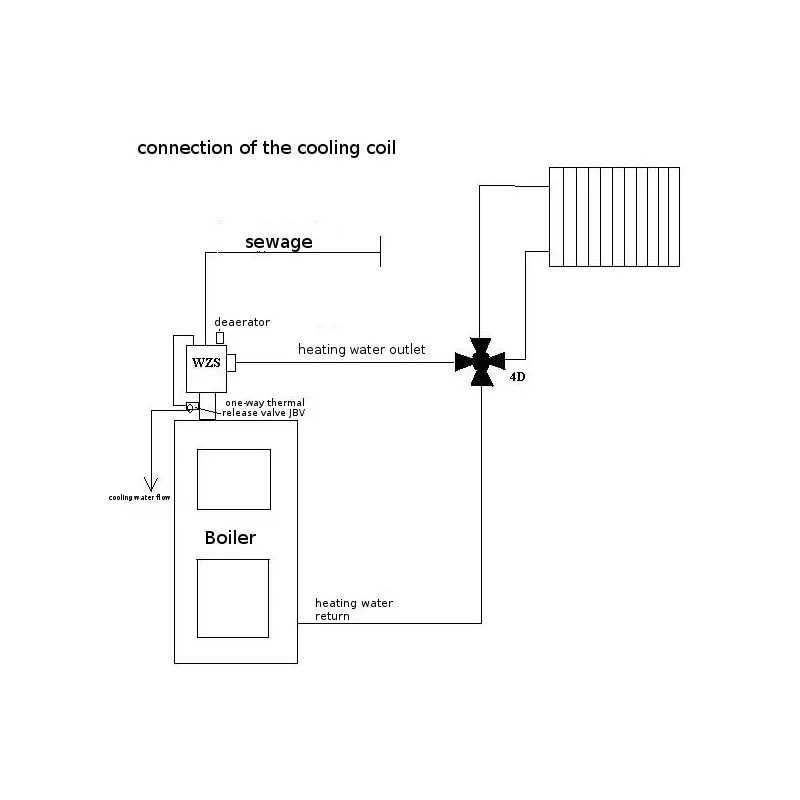

Zasada i schemat działania zaworu termostatycznego JBV z wężownicą WZS-2 w układzie centralnego ogrzewania

• Nadmierny wzrost temperatury odnotowany przez czujnik wkręcony na wyjściu wody c.o w kolano łączące kocioł z wężownicą otworzy zawór termostatyczny.

• Otwarcie zaworu termostatycznego JBV powoduje, że zimna woda z wodociągu płynie przez spiralę wężownicy i odbiera ciepło z instalacji c.o., uniemożliwiając zagotowanie się wody.

• Na wylocie wężownicy WZS-2 odebrana gorąca woda może zostać spuszczona np. do kanalizacji.

• Wyrównanie temperatury do bezpiecznego poziomu spowoduje, że zawór termostatyczny JBV zamknie się automatycznie.

Zabezpieczenie wodnej instalacji centralnego ogrzewania zaworem termostatycznym JBV z wężownicą WZS-2 pozwoli utrzymać stan czynnika roboczego w instalacji grzewczej (lub inna ciecz czynnika roboczego np. płyn niezamarzający) w stanie niezmienionym pomimo wystąpienia awaryjnego trybu pracy - schładzanie kotła i instalacji C.O.

Obieg schładzania jest odseparowany od obiegu czynnika grzewczego.

Wężownica schładzająca WZS-2 wraz z zaworem jednofunkcyjnym (schładza całą instalację gdy temperatura wody przekroczy 97 stopni Celsjusza, nie dopuszcza do wrzenia wody w instalacji C.O.). W niektórych kotłach lub piecach wężownica schładzająca jest już wbudowana np. Atmos, Orlan Super, lub może zostać zabudowana za dopłatą: Dakon Dor, Ogniwo S6WC 12,6-20kW.

W pozostałych kotłach stalowych c.o oraz we wszystkich kotłach z żeliwa, wężownica schładzająca musi zostać wpięta w instalację jako odrębny element.
