Steuerung BRULI v3.5 CD2

BRULI v3.5 CD 2 ist eine moderne Steuerung zur Steuerung von Festbrennstoffkesseln.

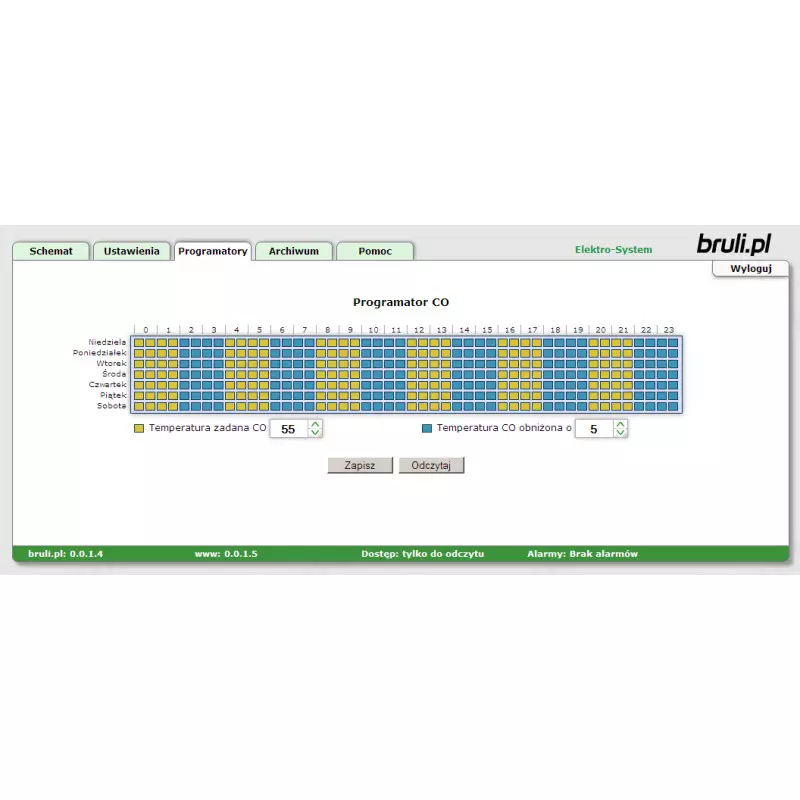

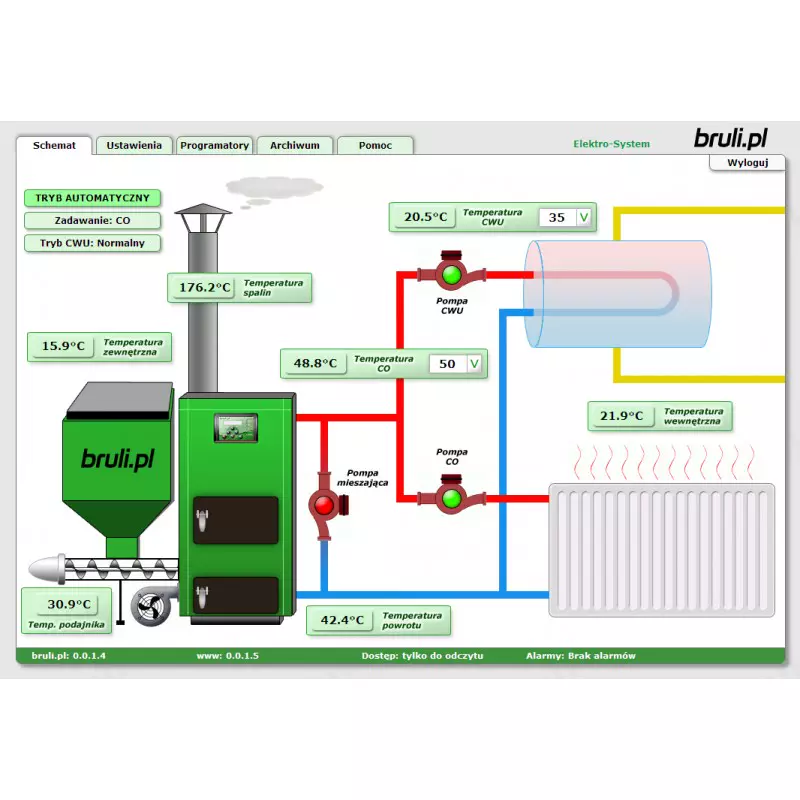

Die Steuerung verfügt über ein modernes und transparentes Touch-Display mit einem Bildschirmdurchmesser von 4,3 Zoll, das die Navigation im Steuerung-Menü erleichtert. Der moderne Verbrennungsalgorithmus garantiert eine einfache Bedienung und maximale Automatisierung des Verbrennungsprozesses. Das Internetmodul ist in der Steuerung integriert und ermöglicht die Fernverwaltung des Controllers über mobile Geräte sowie einen Desktop-Computer.

Steuerung-Funktionen

• 3- oder 4-Wege-Stellantriebssteuerung
• Steuerung von zwei Heizkreisen

Unterstützte Pumpen

1. P1 - ZH Pumpe oder Fußbodenheizungspumpe
2. P2 - ZH Pumpe oder Fußbodenheizungspumpe
3. Zusatzpumpe als Misch-, Umwälz- oder Kessel- Pumpe (Pufferspeicher)
4. Warmwasserpumpe - Warmwasserfunktion oder WW + mischen
• Zusätzlicher Alarmausgang
• Neues Bediengerät mit OLED-Display
• Anschlussmöglichkeit für weitere Bediengeräte
• Einfache und schnelle Internetverbindung (automatische DHCP-Konfiguration)
• Automatisches Software-Update
• Möglichkeit der Installation eines Sensors Splint gebrochen (OPTION)
• Möglichkeit der Installation eines Sensors Behälterklappe offen (OPTION)
• Anschlussmöglichkeit eines externen STB-Schutzes

Zusätzliche Steuerungsoptionen

Die Steuerung kann über ein Funkmodul bedienen:

• Bedienung der kabellosen Thermostatköpfe
• Bedienung der drahtlosen Temperatur- und Feuchtigkeitssensoren - Raum- und Außensensoren
• Unterstützung für kabellose Fußbodenheizleisten zur Ansteuerung von Aktoren

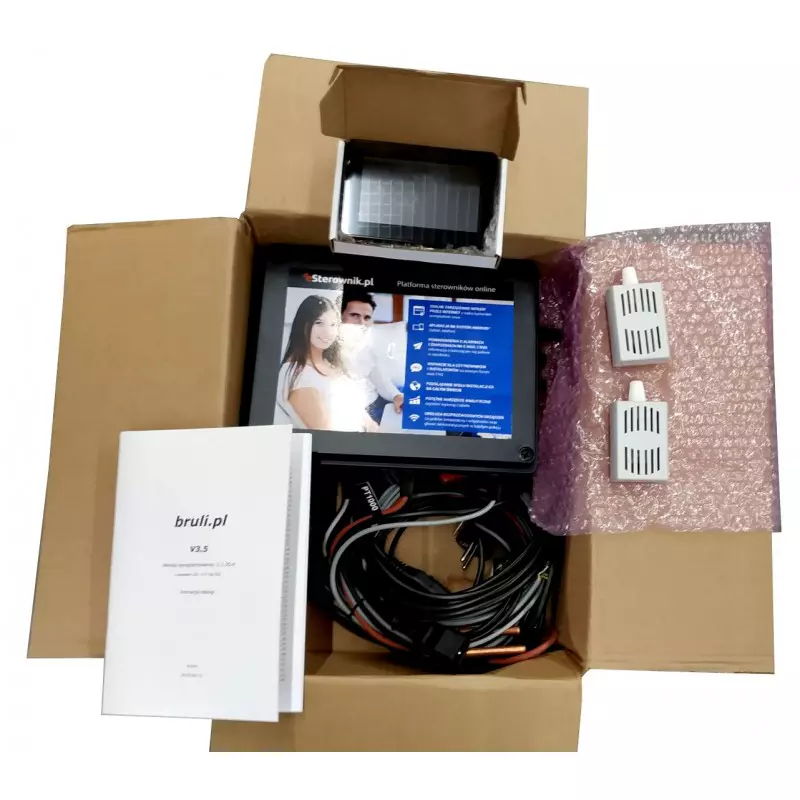

Inhalt bruli v3.5 CD2

• Anschlussdose
• Bediengerät mit Display
• microSD-Karte
• Kesseltemperaturfühler mit Wärmeschutz
• Abgastemperaturfühler
• Feeder-Temperatursensor
• Warmwassertemperaturfühler
• Rücklauftemperaturfühler
• Ventilsensor
• Außentemperaturfühler (kann auch als Bodentemperaturfühler verwendet werden)
• Interner Temperatursensor (kann auch als Bodentemperaturfühler verwendet werden)
• zwei zusätzliche Drähte zum Verbinden von Pumpen / Gebläse / Zubringer
• Internet-Modul in der Steuerung eingebaut

Technische Daten

Steuerung eCoal.pl v3.5

• Strom: 230V~50Hz
• Schutzart: IP50
• Schutzklasse gegen elektrischen Schlag: I
• Zulässiger Umgebungstemperaturbereich: ab 5° bis 45°C keine Kondensation
• Belastung Zubrunger: bis 1 A
• Belastung Gebläse: bis 0,8 A
• Belastung jeder Anschluss der Pumpe: bis 0,5 A
• Belastung Ventil 4W: bis 0,2 A
• Sicherung, röhrenförmige Sicherungen5x20mm: 2x 4 A
• Masse: 1800 g
• Größe: 300 x 240 x 100 mm

Panel LCD 4,3"

• Typ.: CD2
• Speisung: 12V DC +/-15%
• Maximaler Stromverbrauch: 120mA
• Schutzart: IP20
• Zulässiger Umgebungstemperaturbereich: ab 5° bis 45°C keine Kondensation
• Kommunikationsschnittstelle: RS485
• Masse: 170g
• Größe: 124 x 82 x 21mm
