Sterownik BRULI v3.5 CD2

BRULI v3.5 CD2 jest nowoczesnym sterownikiem przeznaczonym do sterowania kotłami na paliwo stałe.

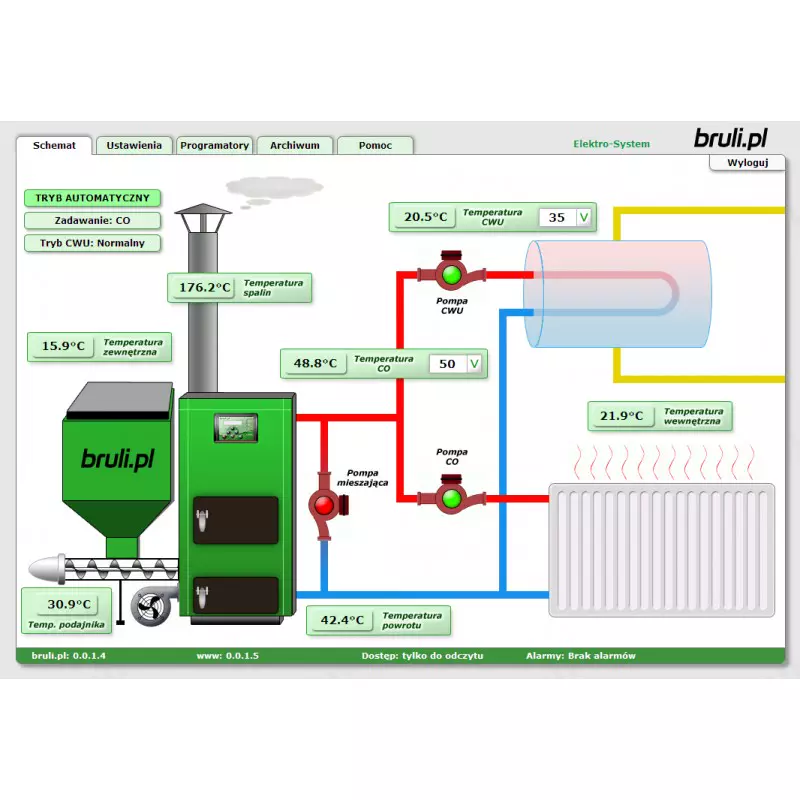

W sterowniku zamontowano nowoczesny i przejrzysty wyświetlacz dotykowy o przekątnej ekranu 4,3", który ułatwia poruszanie się po menu sterownika. Nowoczesny algorytm spalania gwarantuje łatwą obsługę oraz maksymalną automatyzację procesu spalania. Moduł internetowy jest zintegrowany ze sterownikiem i pozwala na zdalne zarządzaniem sterownikiem za pomocą urządzeń mobilnych jak również komputera stacjonarnego.

Możliwości sterownika

• sterowanie siłownikiem 3 lub 4 drogowym
• sterowanie dwoma obwodami grzewczymi c.o.

obsługiwane pompy

1. P1 - pompa C.O. lub podłogowa
2. P2 - pompa C.O. lub podłogowa
3. pompa dodatkowa jako mieszającą, cyrkulacyjna lub kotłowa (obsługa bufora)
4. pompa c.w.u. - funkcja c.w.u. albo c.w.u. + mieszająca
• dodatkowe wyście alarmowe
• nowy panel operatorski z wyświetlaczem OLED
• możliwość podłączenia większej ilości paneli operatorskich
• proste i szybkie podłączenie do Internetu (automatyczna konfiguracja DHCP)
• automatyczna aktualizacja oprogramowania
• możliwość zamontowania czujnika zerwania zawleczki podajnika (OPCJA)
• możliwość zastosowania czujnika otwarcia klapy zasobnika (OPCJA)
• możliwość podłączenia zewnętrznego zabezpieczenia STB

Dodatkowe możliwości sterownika

Poprzez zastosowanie modułu radiowego sterownik ma możliwość obsługi:

• obsługa bezprzewodowych grzejnikowych głowic termostatycznych
• obsługa bezprzewodowych czujników temperatury i wilgotności - czujniki pokojowe i zewnętrzne
• obsługa bezprzewodowych listew ogrzewania podłogowego do sterowania siłownikami

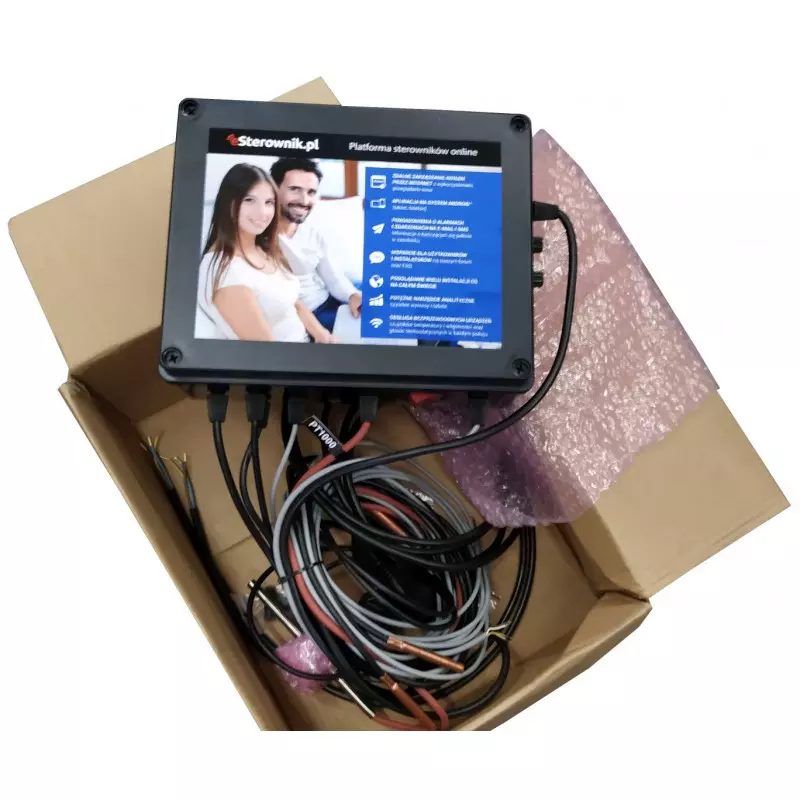

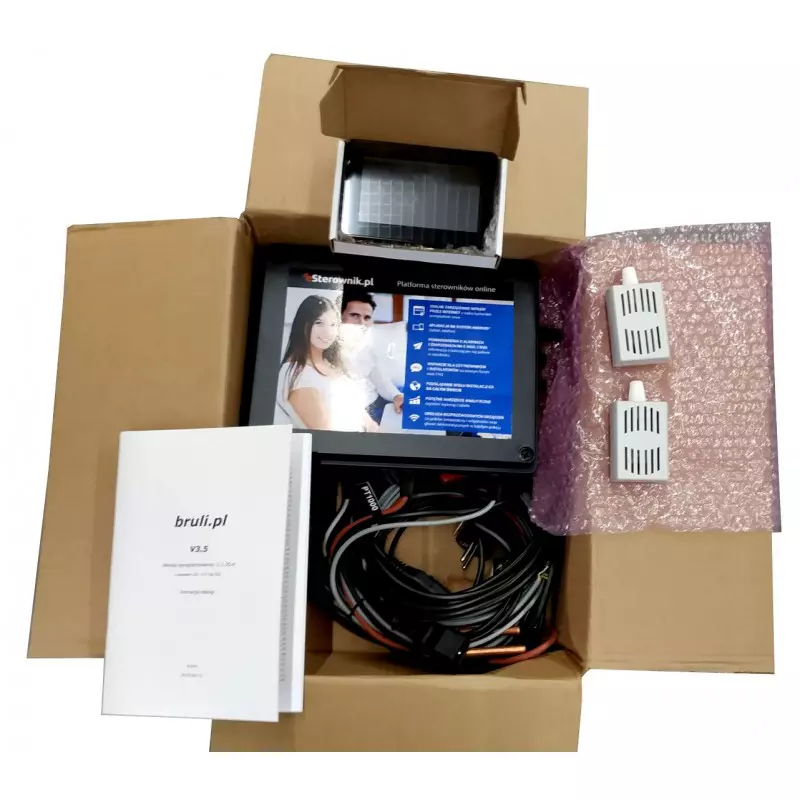

Zawartość bruli v3.5 CD2

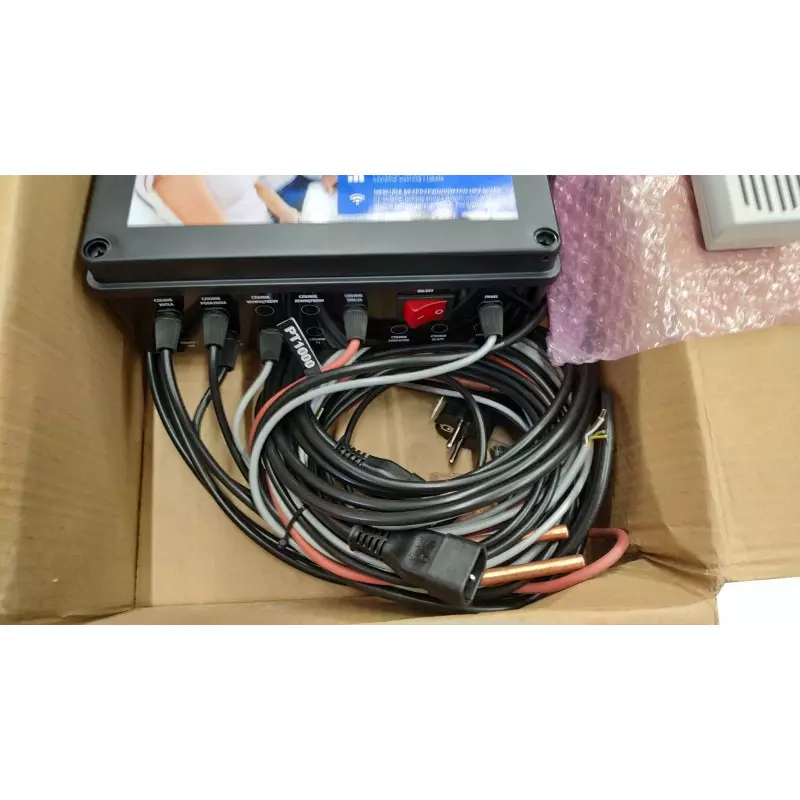

• skrzynka podłączeniowa
• panel operatorski z wyświetlaczem
• karta microSD
• czujnik temperatury kotła wraz z zabezpieczeniem termicznym
• czujnik temperatury spalin
• czujnik temperatury podajnika
• czujnik temperatury C.W.U.
• czujnik temperatury powrotu
• czujnik zaworu
• czujnik temperatury zewnętrznej (może zostać wykorzystany również jako podłogowy)

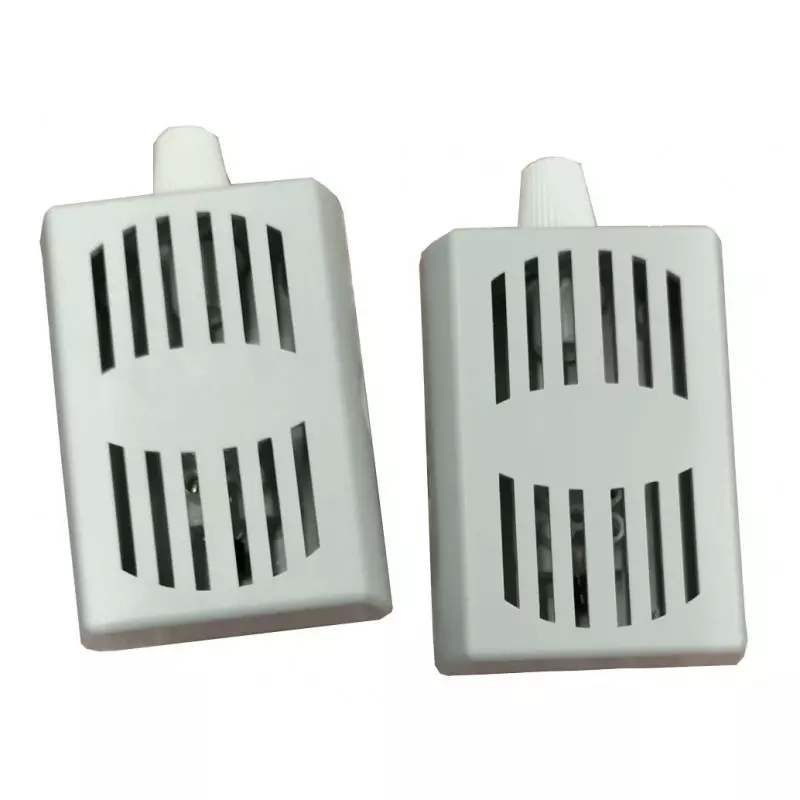

• czujnik temperatury wewnętrznej (może zostać wykorzystany również jako podłogowy)
• dwa dodatkowe przewody do podłączenia pomp/ dmuchawy/ podajnika
• moduł internetowy wbudowany w sterownik

Dane techniczne

Sterownik eCoal.pl v3.5

• Zasilanie: 230V~50Hz
• Stopień ochrony: IP50
• Klasa ochrony przed porażeniem: I
• Dopuszczalny zakres temperatur otoczenia: od 5°do 45°C bez kondensacji
• Obciążenie toru podajnika: do 1 A
• Obciążenie toru dmuchawy: do 0,8 A
• Obciążenie każdego toru pompy: do 0,5 A
• Obciążenie toru zaworu 4D: do 0,2 A
• Bezpieczniki topikowy, rurkowy 5x20mm: 2x 4 A
• Masa: 1800 g
• Wymiary: 300 x 240 x 100 mm

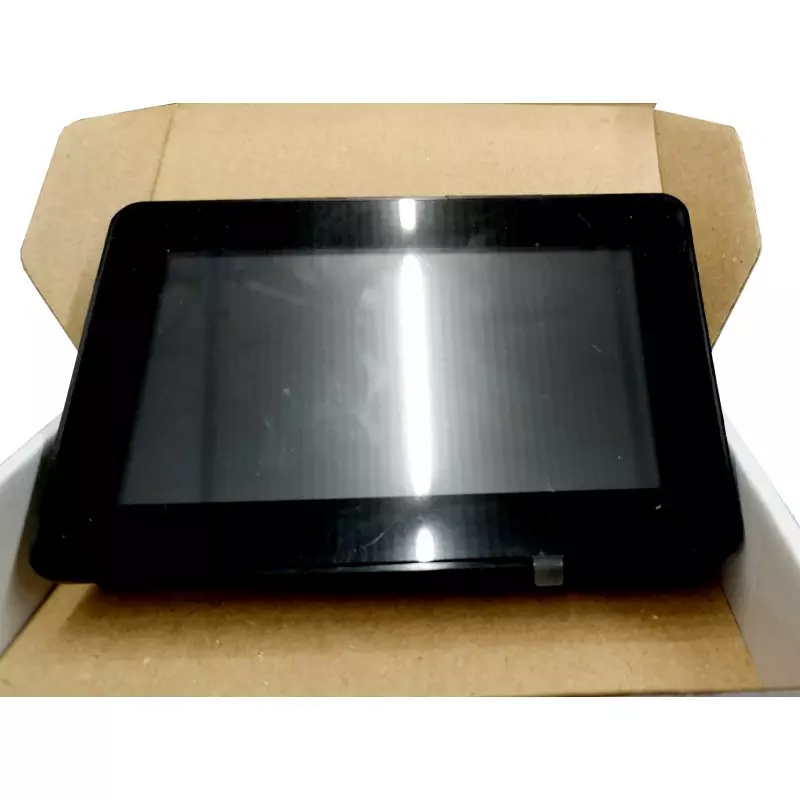

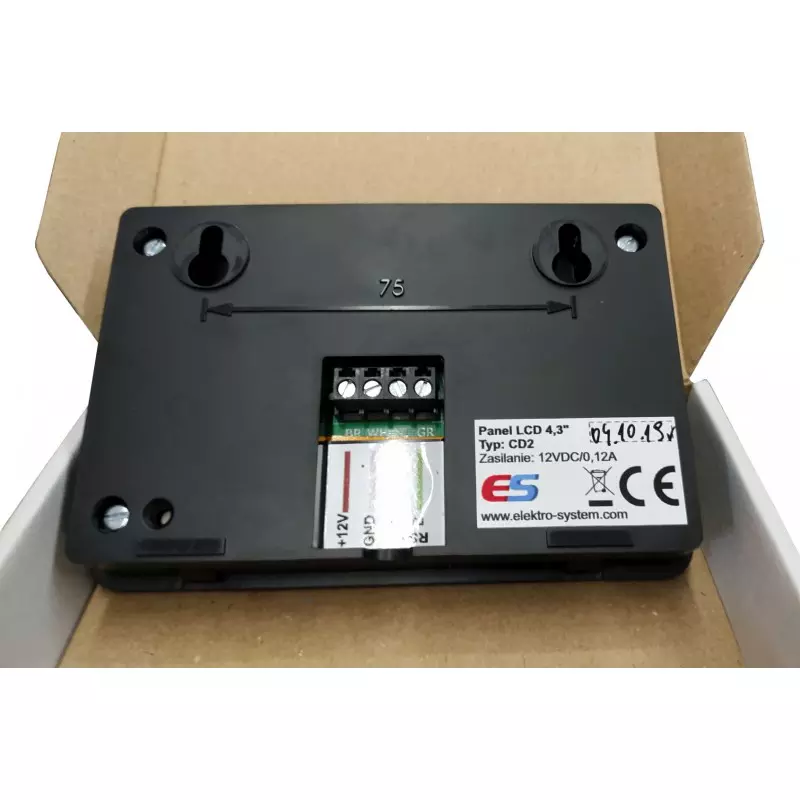

Panel LCD 4,3"

• Typ.: CD2
• Zasilanie: 12V DC +/-15%
• Maksymalny pobór prądu: 120mA
• Stopień ochrony: IP20
• Dopuszczalny zakres temperatur otoczenia: od 5°do 45°C bez kondensacji
• Interfejs komunikacyjny: RS485
• Masa: 170g
• Wymiary: 124 x 82 x 21mm
