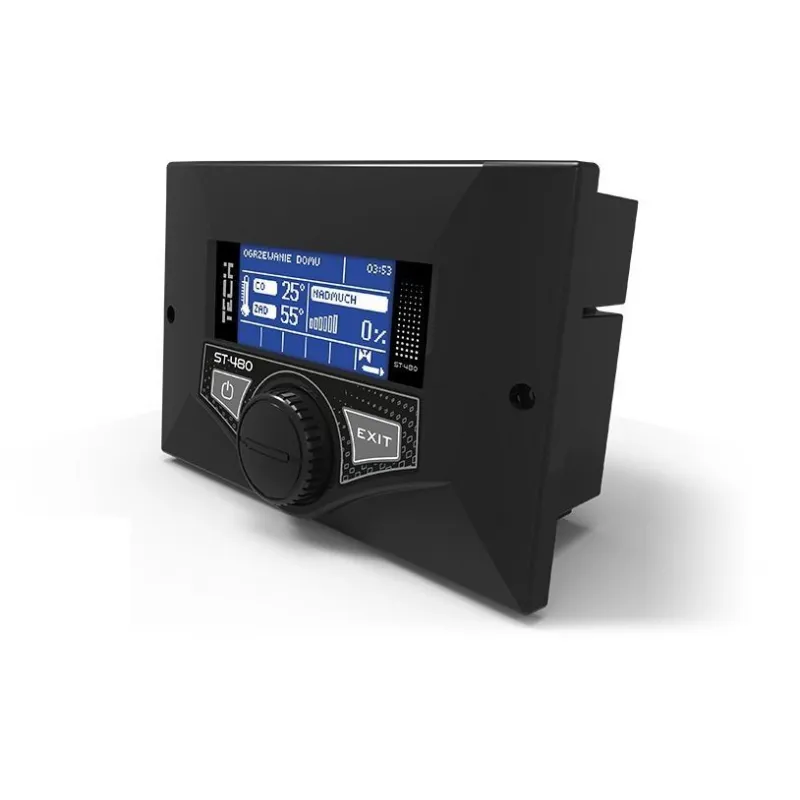

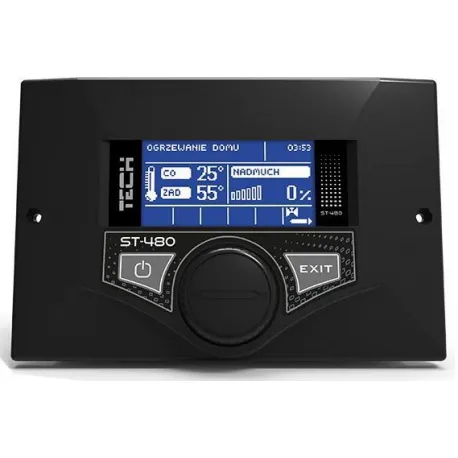

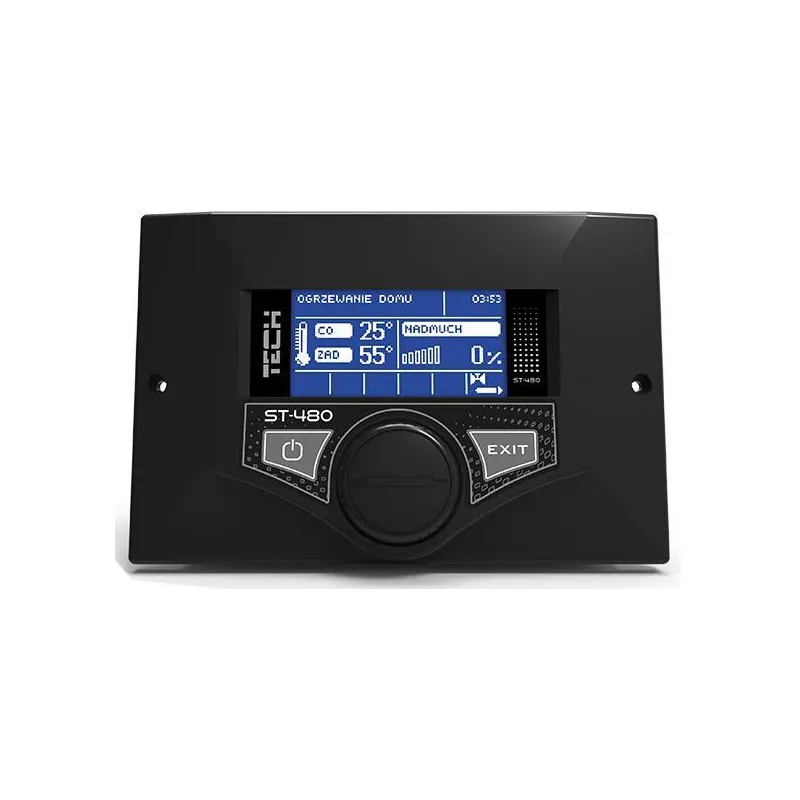

Nowoczesny sterownik centralnego ogrzewania do kotła z podajnikiem. Posiada czytelny, podświetlany wyświetlacz LCD, wyświetlający parametry pracy. Zmiana ustawień odbywa się za pomocą kilku przycisków oraz poręcznego impulsatora łączącego funkcję trzech przycisków co pozwoliło osiągnąć bardzo kompaktowe rozmiary sterownika kotła.

Sterownik pieca c.o obsługuje szereg trybów programowych takich jak program pracy ręcznej, w której steruje się każdym podłączonym urządzeniem ręcznie. Tryb sterowania tygodniowego w trybie całego tyg. lub przedziału od PN-PT i SB-ND, stworzy harmonogram temperatury kotła, co pozwoli zaplanować ekonomiczne wykorzystanie ciepła w instalacji c.o.

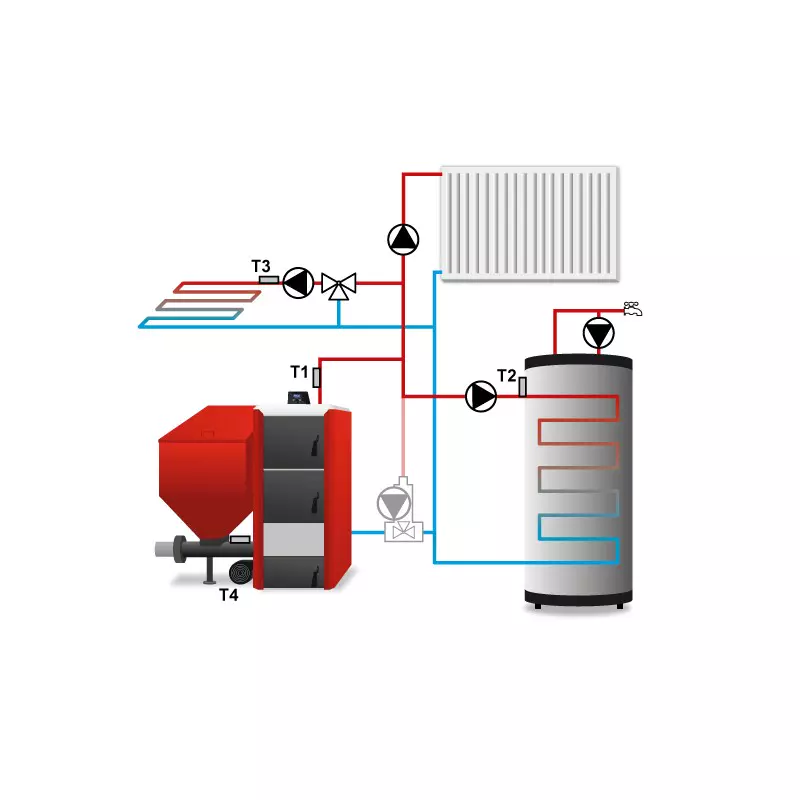

Tryby pracy pomp centralnego ogrzewania

Tryb pracy pomp to 4 główne tryby w zależności od bieżącego zapotrzebowania na ciepło.

Tryb ogrzewania domu to sterowanie pompą c.o załączenie lub wyłączenie w zależności od bieżącej temp. na kotle, co nie tylko jest komfortowe ale również znacząco wpływa na zużycie się pompy.

Tryb priorytetu bojlera ciepłej wody to praca pompy do momentu aż temperatura zadana wody w bojlerze zostanie osiągnięta, po jej osiągnięciu pompa c.w.u zostanie wyłączona a pompa c.o zaczyna pracę. W przypadku spadku temp. bojlera poniżej temp. zdanej, pompa c.w.u wznawia pracę zaś pompa c.o ulega zatrzymaniu.

Tryb pompy równoległe to praca obu pomp powyżej temperatury progu załączania. W przypadku osiągnięcia temperatury zadanej na bojlerze (c.w.u) pompa przestaje pracować zaś pompa c.o pracuje cały czas.

Tryb letni to całkowity brak pracy pompy c.o i praca wyłącznie pompy c.w.u za wyjątkiem sytuacji alarmowej.

Dodatkowe funkcje sterownika pieca c.o

Sterownik posiada również dodatkowe funkcję jak np. sterowanie jednym zaworem mieszającym (możliwa rozbudowa o dodatkowy zawór za pomocą modułu), sterowanie pogodowe dzięki dołączonemu czujnikowi temperatury pogodowej co pozwoli na ustalenie krzywej grzania w sposób dynamiczny. Funkcja pompy podłogowej pozwoli sterować pompą i ustawić parametry odpowiednie do posiadanego ogrzewania podłogowego. Funkcja pompy cyrkulacyjnej pozwoli na sterowanie i dobór parametrów wymaganej pracy temperatury c.w.u po najkrótszym czasie jej poboru. Sterownik posiada również możliwość kalibracji zasobnika paliwa (uczenie się stanu zasobnika po zasypie i opróżnieniu). Sam sterownik pozwala na ustawienie wielu aspektów pracy urządzeń pieca c.o (np. wentylator, podajnik) zaś funkcja daty, zegara, ustawienia kontrastu czy czułości impulsatora to dodatkowe elementy uskuteczniające obsługę sterownika.

Ochrona instalacji centralnego ogrzewania

Alarm temperatury w przypadku przegrzania to nie tylko dźwięk i komunikat tekstowy. Kompleksowe działania ochronne na rzecz instalacji są podejmowane w postaci wyłączenia wentylatora kotła oraz podajnika paliwa, równolegle następuje załączenie pomp w celu rozprowadzenia ciepła i schłodzenia pieca.

Ochrona powrotu to przydatna funkcja, która pozwoli na ustawienie optymalnej temp. dla powrotu kotła w celu uniknięcia zbyt chłodnej wody na powrocie, która jest przyczyną niskotemperaturowej korozji kotła c.o. Gdy temp. powrotu jest za niska funkcja sterowania kotła przymyka zawór do czasu aż krótki obieg kotła osiągnie odpowiednią temp. Funkcja chroni również kocioł przed przegrzaniem sterując zaworem mieszającym aby nie dopuścić do zagotowania się wody.

Funkcje realizowane przez sterownik

• sterowanie wentylatorem i podajnikiem ślimakowym lub tłokowym
• sterowanie pompą CO
• sterowanie pompą CWU
• sterowanie pompą podłogowa
• sterowanie pompą cyrkulacyjna
• sterownie siłownikiem zaworu mieszającego
• możliwość podłączenia regulatora pokojowego z komunikacja RS lub tradycyjna
• możliwość podłączenia modułu ST-65 GSM
• możliwość podłączenia modułu ST-505 ETHERNET
• możliwość sterowania dwoma zaworami za pomocą dodatkowych modułów ST-61 v4 lub ST-431n

Wyposażenie sterownika

• duży wyświetlacz graficzny ułatwiający obsługę sterownika
• czujnik temperatury CO
• czujnik temperatury CWU lub podłogowej
• czujnik temperatury zaworu lub powrotu
• czujnik zewnętrzny (bez przewodu)
• czujnik temperatury podajnika (zabezpieczenie)
• posiada zabezpieczenie temperaturowe (termik)
• kabel zasilający
• kable zasilające pompy
• jednomodułowa obudowa panelowa pod zabudowę kotła lub obudowie metalowej
