Bedienerpanel

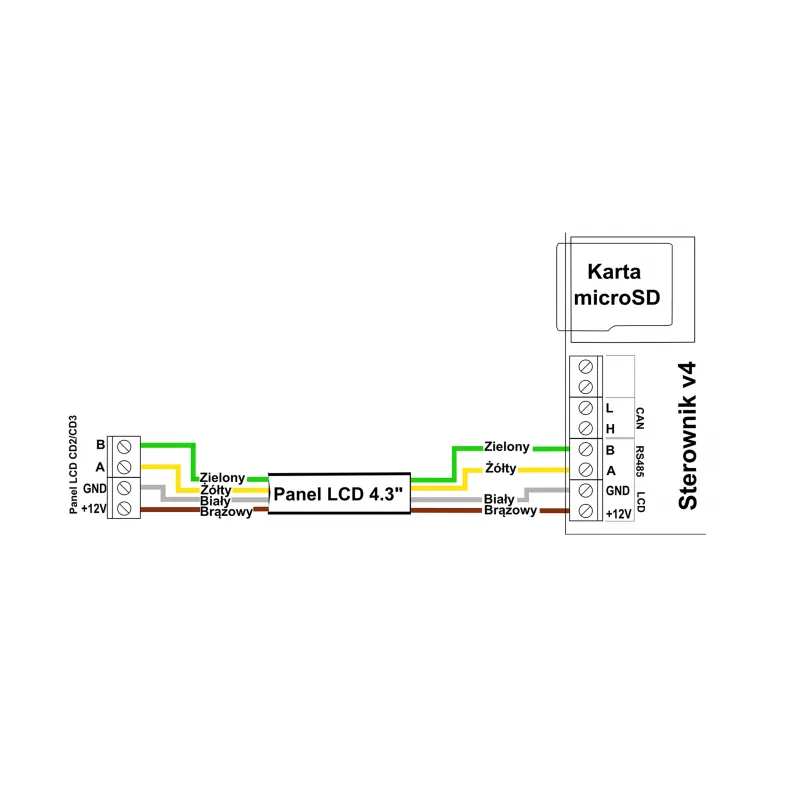

Das Bedienfeld ist für die Steuerungen eCoal.pl v3.5/v4, Pello v3.5/v4 und bruli.pl v3.5/v4 konzipiert. Die erforderliche Mindestsoftware in der Steuerung ist 1.1.35.30 und neuer. Das Gehäuse des Displays ermöglicht die Montage im Kesselgehäuse oder die Wandmontage. Ein 4x0,25 mm Kabel mit einer Länge von 2 m ist im Set enthalten.

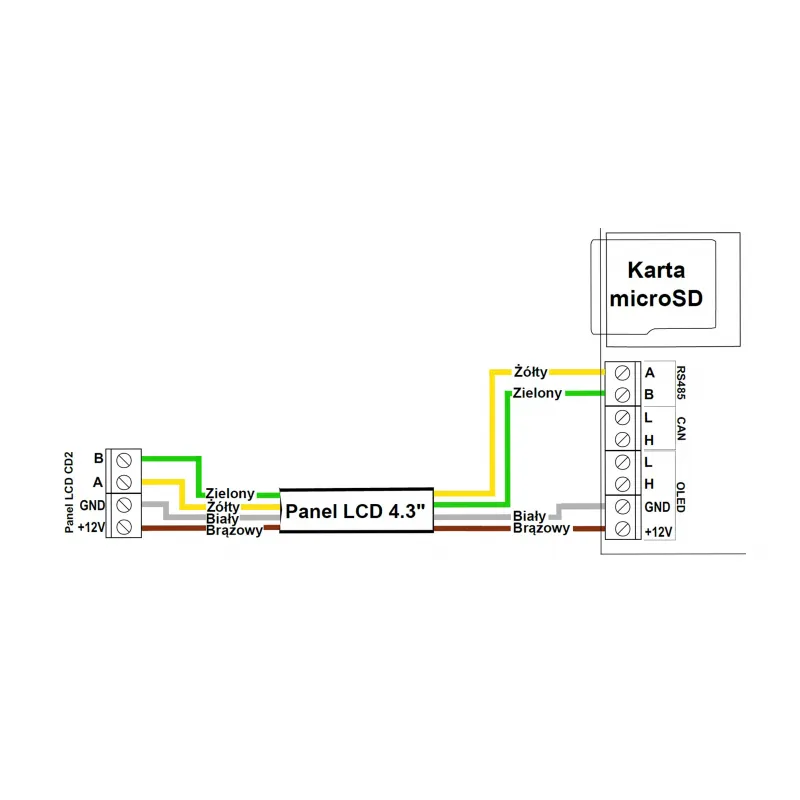

Mit einer Version-3.5-Steuerung kann nur ein 4,3-Zoll-LCD-Panel vom Typ CD1/CD2/CD3 und ein oder mehrere OLED GLASS/Standard-Panels gleichzeitig zusammenarbeiten. Nur ein Panel kann von der Steuerung mit Strom versorgt werden; jedes weitere erfordert eine externe Stromversorgung von 12V DC/0,5A. Wenn dieses Panel als zweiter Bildschirm in der Steuerung verwendet wird, ist eine externe Stromversorgung erforderlich. Version-4-Steuerungen unterstützen keine OLED GLASS/Standard-Panels.

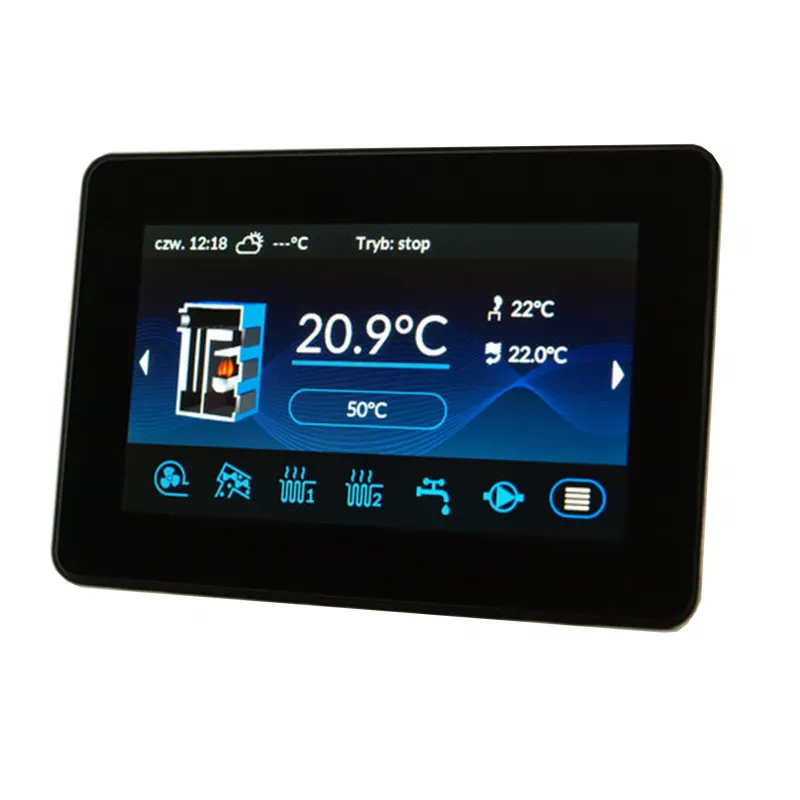

4,3" LCD-Panel

• Typ: CD3
• Stromversorgung: 12V DC +/-15%
• Maximaler Stromverbrauch: 120mA
• Schutzgrad: IP20
• Zulässiger Umgebungstemperaturbereich: von 5°C bis 45°C ohne Kondensation
• Kommunikationsschnittstelle: RS485
• Gewicht: 170g
• Abmessungen: 124mm x 82mm x 21mm
