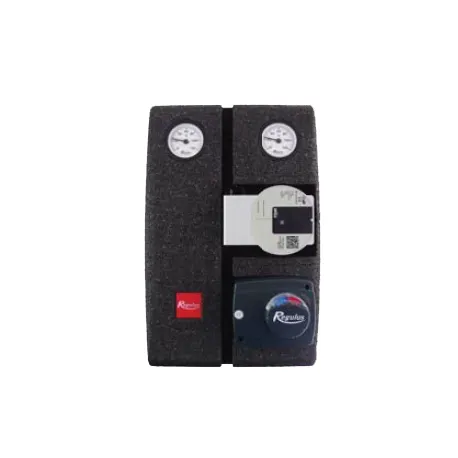

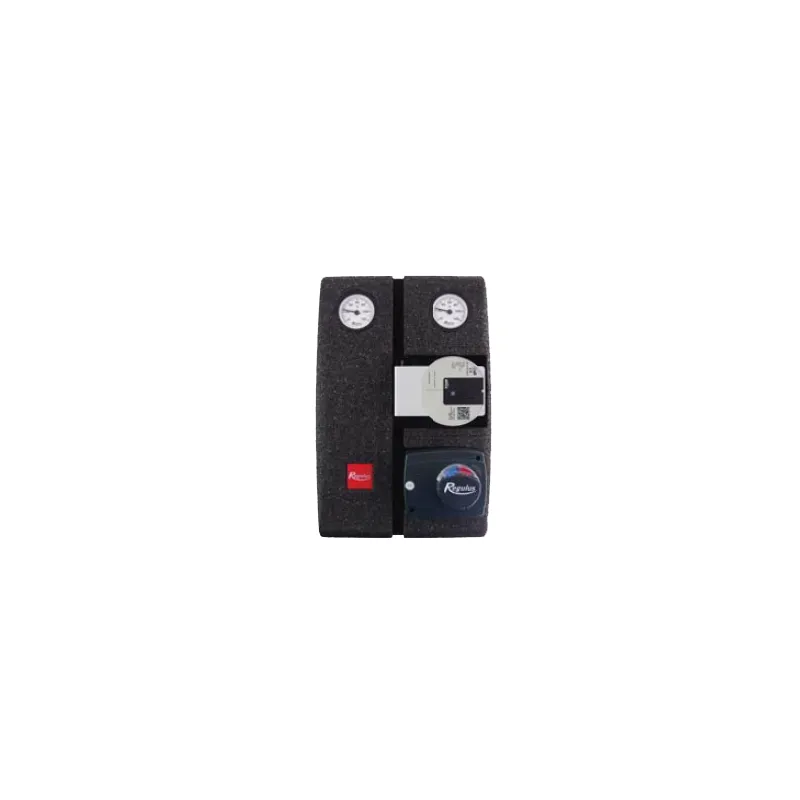

Pumpengruppe mit Mischventil CSE 2 MIX F

Zweirohr-Pumpengruppe mit einer energieeffizienten Umwälzpumpe, einem Mischventil mit dreistufigem Stellmotor und den grundlegenden Komponenten des Heizsystems, eingebettet in eine kompakte Wärmedämmhaube.

Sie ermöglicht den Abschluss des Heizkreislaufs, die Temperaturregelung, eine einfache Platzierung des Temperatursensors sowie eine bequeme Wartung. Die Gruppe enthält einen Filter mit Magnet, wodurch sie auch für ältere Systeme mit Stahlrohren geeignet ist.

Ausführung: Auslassrohr nach rechts, nicht einstellbar.

Typische Anwendungen:

Zum Mischen von Heizkreislauf-Flüssigkeiten oder für den Betrieb mit einem Kessel. Kann an der Wand, am Tank oder am Verteiler installiert werden.

Heizleitung:

• 1” Verschraubung mit Mutter.
• Mischventil mit elektrischem Antrieb
• Energieeffiziente Umwälzpumpe
• Kugelhahn DN 20 mit Verschraubung und Anschluss für Temperatursensor
• Thermometer 0-120°C

Rücklaufleitung:

• 1” Verschraubung mit Mutter
• Filter mit großem Siebeinsatz und Magnet
• Kugelhahn mit Rückschlagventil (mit Wartungsöffnung) und Anschluss für Temperatursensor
• Thermometer 0-120°C

Technische Daten:

• Anschlussmaße: 1” F
• Medium-Temperatur: 5 - 95°C
• Rohrabstand: 125 mm
• Abmessungen: 360 x 133 x 245 mm

Antrieb:

• Typ: AVC05
• Arbeitszeit: 120 s
• Drehmoment: 5 Nm
• Stromversorgung: 230 V 50 Hz

Pumpenmodelle:
