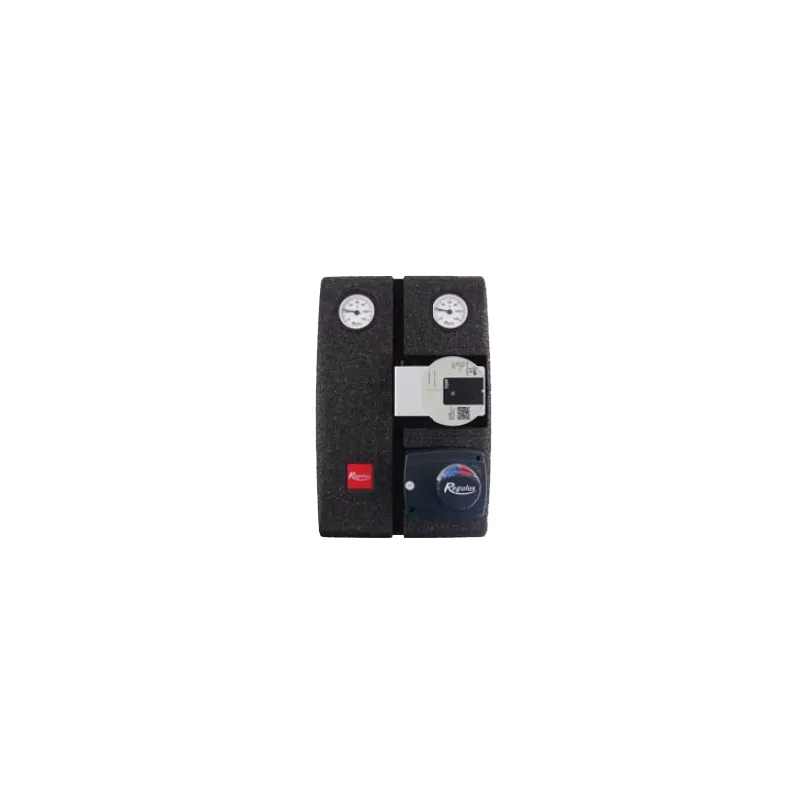

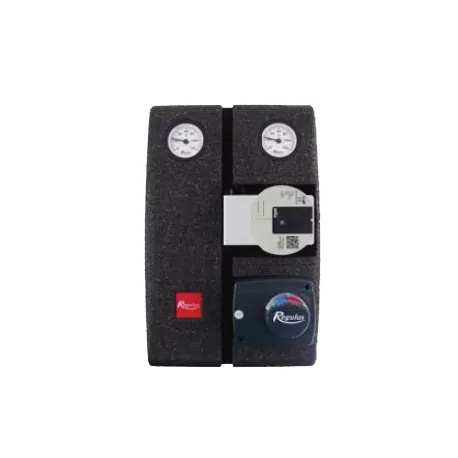

Grupa Pompowa z Zaworem Mieszającym CSE 2 MIX F

Dwururowa grupa pompowa z pompą cyrkulacyjną niskiego poboru energii, zaworem mieszającym z napędem z trzystopniowym sterowaniem wraz z podstawowymi elementami układu grzewczego osadzone w kompaktowej osłonie termoizolacyjnej.

Umożliwia zamknięcie obiegu grzewczego, regulację temperatury, łatwe umiejscowienie czujnika temperatury oraz łatwą obsługę serwisową. Częścią grupy jest filtr z magnesem, więc nadaje się również do starszych systemów z rurami stalowymi.

Wykonanie: rura wylotowa w prawo, nieregulowane.

Typowe zastosowanie:

Do mieszania cieczy obiegów grzewczych lub kotła. Może być zainstalowany na ścianie, zbiorniku lub rozdzielaczu.

Linia grzewcza:

• Śrubunek 1” z nakrętką.
• Zawór mieszający z napędem elektrycznym
• Pompa cyrkulacyjna niskiego poboru energii
• Zawór kulowy DN 20 ze śrubunkiem oraz gniazdem na czujnik temperatury
• Termometr 0-120°C

Linia powrotu:

• Śrubunek 1” z nakrętką
• Filtr z dużym wkładem z siatki i magnesem
• Zawór kulowy z zaworem zwrotnym (z możliwością serwisowego otwarcia) oraz gniazdem czujnika temp.
• Termometr 0-120°C

Parametry techniczne:

• Wymiary podłączeniowe: 1” F
• Temperatura pracy cieczy: 5 - 95°C
• Rozstaw rurek: 125 mm
• Wymiary: 360 x 133 x 245 mm

Napęd:

• Typ: AVC05
• Czas pracy: 120 s
• Moment obrotowy: 5 Nm
• Zasilanie: 230 V 50 Hz

Modele pomp:
