Holzvergasungskessel ATMOS DC S mit Ventilator

ATMOS DC Serie S Kesselkonstruktion teilt sich in zwei übereinander gelegten Kammern. Die obere Kammer dient als Brennstoffspeicher für Holzscheite und die untere als Brenn- und Aschenkammer. Der Kessel ist ganz einfach zu reinigen (Ascherausnahme) und liefert dabei perfekte Holzvergasung, sowohl von einzelnen Holz Stücken oder langen Holzscheitern.

Der Kesselkörper von Holzvergasungskessel ATMOS ist ein Schweißteil aus Stahlblech mit der Dicke von 3-8 mm.

Der Kessel ATMOS hat viele Vorteile die für den komfortablen Kessel Einsatz vorgesehen wurden, wobei besonders die Fähigkeit um große Holzstücke zu verbrennen. Um höhere Leistung zu erreichen wird die Primär- und Sekundärluft erst durch die hohe Temperatur aufgeheizt. Ascherausnahme ist sehr leicht zu machen und im Fall von Brennholz einmal pro Woche nötig. Die Bedienung ist nicht kompliziert und die Reinigung erfolgt ohne muhe dank den Wärmetauscher ohne Rohre, dabei der hoher Wirkungsgrad dank dem Keramiksatz der Aschen- und Brennkammer verursacht eine effektive Verwendung von Brennstoff.

ATMOS DC Serie S Kessel kommt ohne Röhrenwärmetauscher deswegen ist die Reinigung des Kessels schnell und einfach was für die Wartung einen großen wert legt. Abmessung und Gewicht sind nicht groß für Kessel mit solchen Leistung. Gekaufter Holzvergasungskessel kommt in der Ausstattung mit einen Ventilator (genauer Druckluftgebläse) für mehr sauberen Brennvorgang (ACHTUNG! Version DC70S hat ein Gebläse). Aus der Benutzerperspektive ist die Kühlschleife die vor der Überhitzung schützt bemerkenswert, so gibt es keine Gefahr von Schäden für den Kessel oder die zentrale Heizungsinstallation. Kessel Komfort Sache ist der Abgase Thermostat dank dem der Holzvergaser automatisch abgeschaltet wird, wenn der Brennstoff-Verbrennungsprozess zu Ende geht.

Der Kessel ist für trockenes Holz geeignet das mit 12-20% Feuchtigkeit zu finden ist.

Der Kunde bekommt 3 Jahre Garantie für ATMOS DC S Holzvergasungskessel mit Laddomat oder Mischventil mit Pufferspeicher. Ohne Pufferspeiche und Laddomat sind 2 Jahre Garantie im Standard für ATMOS DC S Holzvergasungskessel vorgesehen.

Der Kessel ist für trockenes Holz geeignet das von 12-20% Feuchtigkeit besitzt.

ATMOS-Kessel müssen über die Laddomat 21 Ladestation mit Pumpe oder durch den Mischventil verbunden werden, damit die Rucklaufwasser Temperatur zum Kessel 65° C beinhaltet werden kann. Jeder Kessel hat in der Grundaustattung den Kühlkreislauf, der eine Überhitzung verhindert Es wird aber empfohlen, um einen Pufferspeicher mit Laddomat 21 zu installieren.

Heizkesselbau Schema des ATMOS DC serie S Holzvergaserkessels

1. Kesselkörper
2. Nachlegetür
3. Aschenraumtür
4. Drucklüfter (Ventilator) (S)
5. Hitzebeständiges Formstück - hinterer Würfel

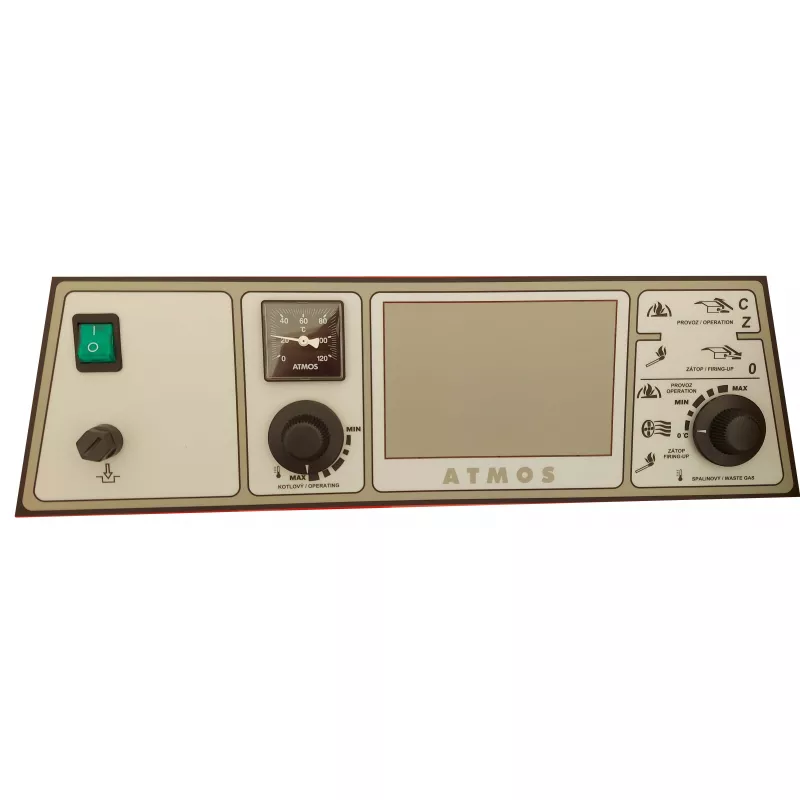

6. Steuerpaneel
7. Sicherheitsthermostat
8. Regulierungsklappe
9. Roststab
10. Hitzebeständiges Formstück - Kugelraum - L+R
11. Roströhre
12. Hitzebeständiges Formstück - Halbmond
13. Einfeuerungsklappe
14. Hitzebeständiges Formstück - GS - hintere Front des Kugelraumes
15. Putzdeckel
16. Rosthebel
17. Zugstange der Einfeuerungsklappe
18. Thermometer
19. Drucklüfter (Ventilator) - obere Feuerraumblende
20. Schalter
21. Leistungsregler - Honeywell FR 124
22. Hitzebeständiges Formstück - vorderer Würfel
23. Regelthermostat des Lüfters
24. Türfüllung Dichtung aus Aluminosilikat - Sibral
25. Dichtung
26. Abgasthermostat
27. Kühlschleife gegen Überhitzung

ATMOS DC serie S Holzvergaserkessel Abmessungen

	DC 15 e	DC 18 s	DC 22 s	DC 25 s	DC 32 s	DC 50 s	DC 70 s
a	1180	1180	1180	1180	1260	1260	1380
b	630	770	970	970	970	1170	1170
c	590	590	590	590	670	670	670
d	690	872	872	872	946	946	1050
e	150 (152)	150 (152)	150 (152)	150 (152)	150 (152)	150 (152)	180
f	65	65	65	65	75	75	90
g	200	200	200	200	180	180	325
h	930	930	930	930	1000	1000	1230
ch	220	220	220	220	255	255	-
i	190	190	190	190	240	240	240
j	6/4"	6/4"	6/4"	6/4"	6/4"	2"	2"
