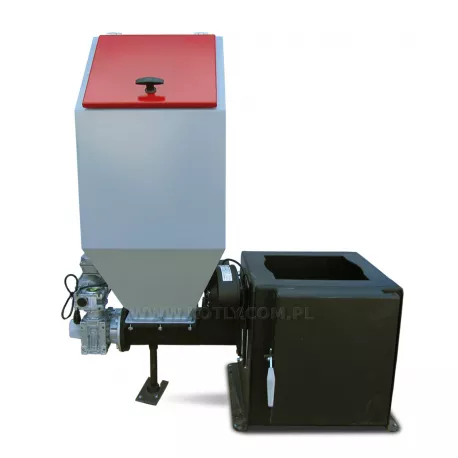

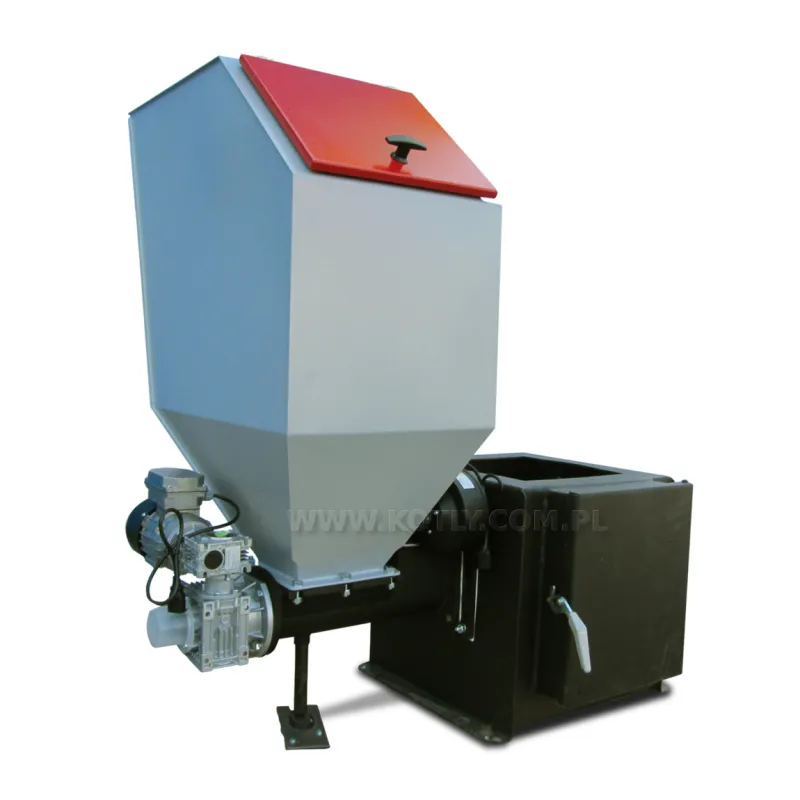

Zestaw rozbudowujący PROSAT LUX 4 pozwoli na rozbudowę pieca żeliwnego Viadrus lub pieca stalowego o automatyczny podajnik. Już nie musisz wymieniać starego urządzenia na nowe. Zestaw rozbudowujący umożliwia przerobienie zwykłego kotła zasypowego w automatyczny kocioł podajnikowy na ekogroszek.

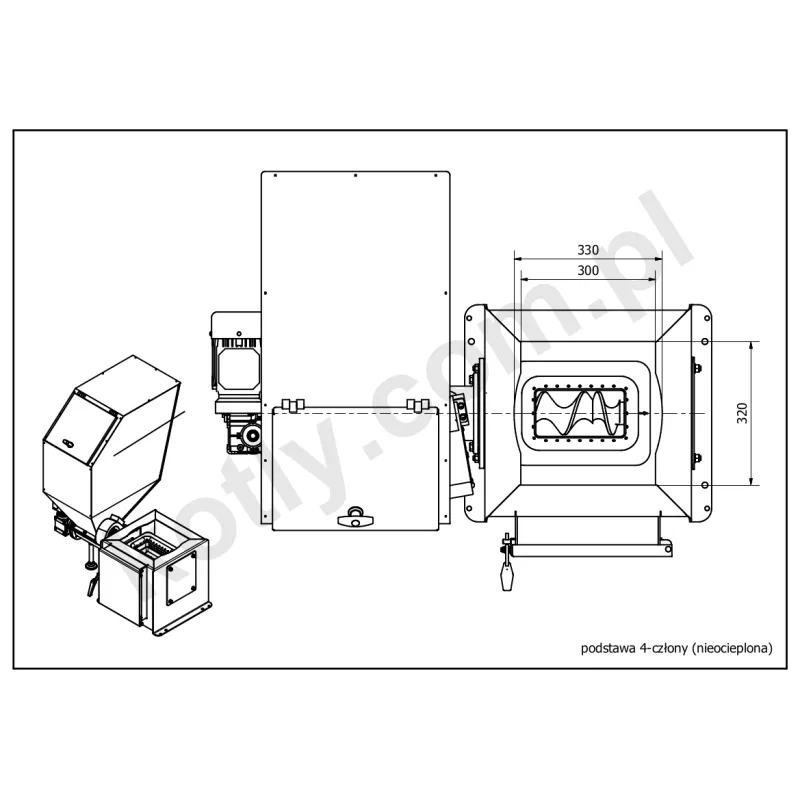

Zestaw rozbudowujący można zastosować zarówno w kotłach żeliwnych jak i w kotłach stalowych. Należy wymierzyć dno kotła, który chcemy rozbudować aby sprawdzić czy wymiary dna kotła odpowiadają wymiarom podstawy, na której stawia się kocioł. Na rysunku technicznym podane zostały wymiary podstawy.

Wersje zestawów rozbudowujących

Zestawy PROSAT LUX 4 służące do rozbudowy pieców Viadrus oraz kotłów stalowych występują w wielu wersjach, w zależności od:

• liczby członów
  - kotły żeliwne składają się z członów. Aby określić liczbę członów, należy wziąć pod uwagę wszystkie człony (zarówno pierwszy - z drzwiczkami jak i ostatni - z podłączeniami i wyjściem spalin). W zależności od liczby członów w naszym żeliwnym piecu wybieramy odpowiedni zestaw rozbudowujący. Liczba członów odpowiada członom w kotłach Viadrus, w przypadku kotłów żeliwnych czy stalowych liczba członów może nie być adekwatna. Należy sugerować się wymiarami podstawy.
• ocieplenie
  - należy wybrać czy podstawa zestawu ma być ocieplona lub nie. Ocieplenie służy do ograniczenia strat ciepła (ciepło nie jest oddawane do kotłowni). Jeśli zależy nam by w kotłowni utrzymywało się ciepło należy wybrać zestaw bez ocieplenia.

Budowa zestawu palnika automatycznego PROSAT LUX 4

Zestaw rozbudowujący kocioł PROSAT LUX 4 zbudowany został z następujących elementów, które razem tworzą w pełni automatyczny zestaw do spalania ekogroszku i miału:

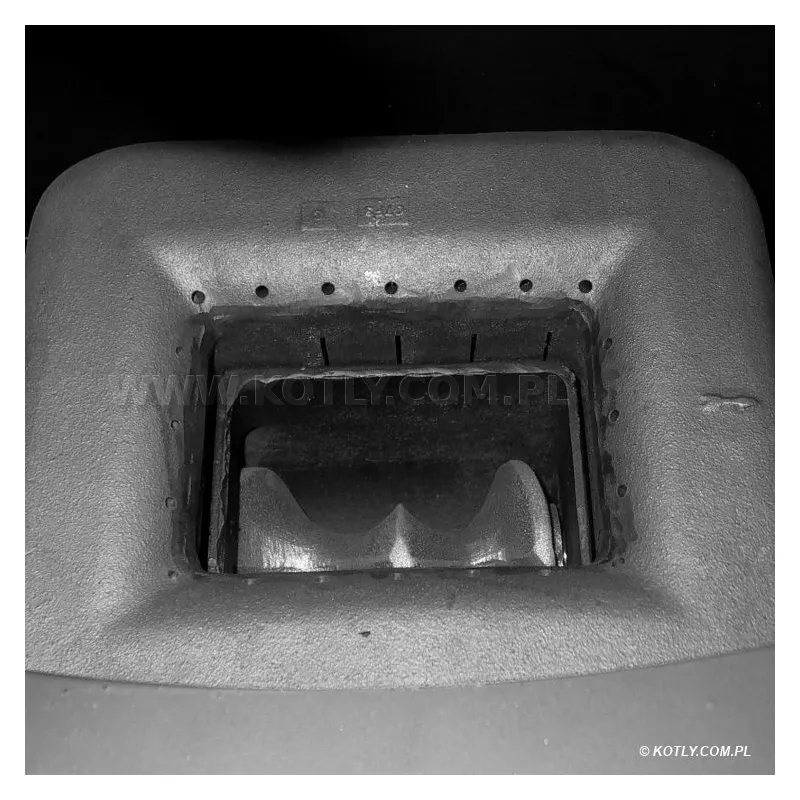

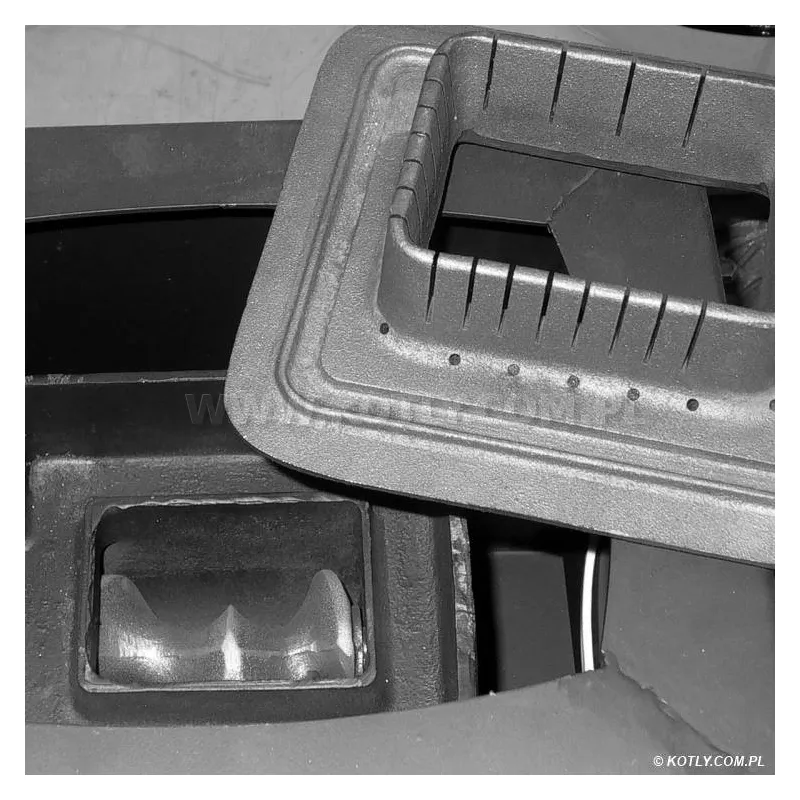

Palnik

W wyposażeniu zestawu znajduje się żeliwny palnik automatyczny, który dzięki wykorzystaniu nowoczesnych technologii umożliwia spalanie niższej jakości paliwa i również paliwa o wyższej wilgotności. Do konstrukcji paliwa użyto żeliwa, dzięki czemu palnik posiada wyższą wytrzymałość oraz żywotność. Dzięki temu cały zestaw rozbudowujący zyskał wyższą żywotność.

Podajnik

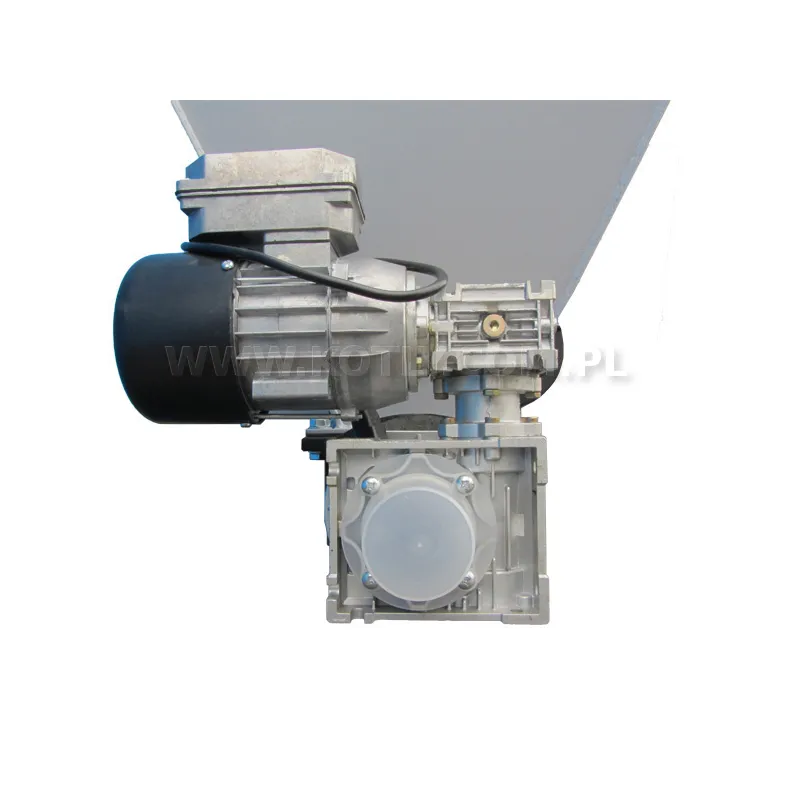

Podajnik składa się z motoreduktora o mocy 120W, który wyposażono w zawleczkę, żeliwnej obudowy na której zamontowany jest wentylator RV12 PK oraz żeliwnego ślimaka podającego paliwo. Zawleczka bezpieczeństwa w motoreduktorze ulega zerwaniu, gdy zablokuje się ślimak, np. z powodu różnego rodzaju gabarytowych zanieczyszczeń w paliwie. To chroni motoreduktor od uszkodzenia. Po usunięciu przyczyny zerwania zawleczki i wymiany jej na nową zestaw może pracować dalej.

Zbiornik paliwa

Zestaw wyposażony został w duży zasobnik paliwa, który mieści ok. 180 kg paliwa. Zasobnik został wykonany ze stali i malowany proszkowo. Uzupełnianie paliwa jest wygodne, gdyż zamknięcie klapy umieszczono na środku, co umożliwia otwieranie jedną ręką oraz dzięki dużym rozmiarom otworu załadowczego. Otwór załadowczy został uszczelniony sznurem uszczelniającym.

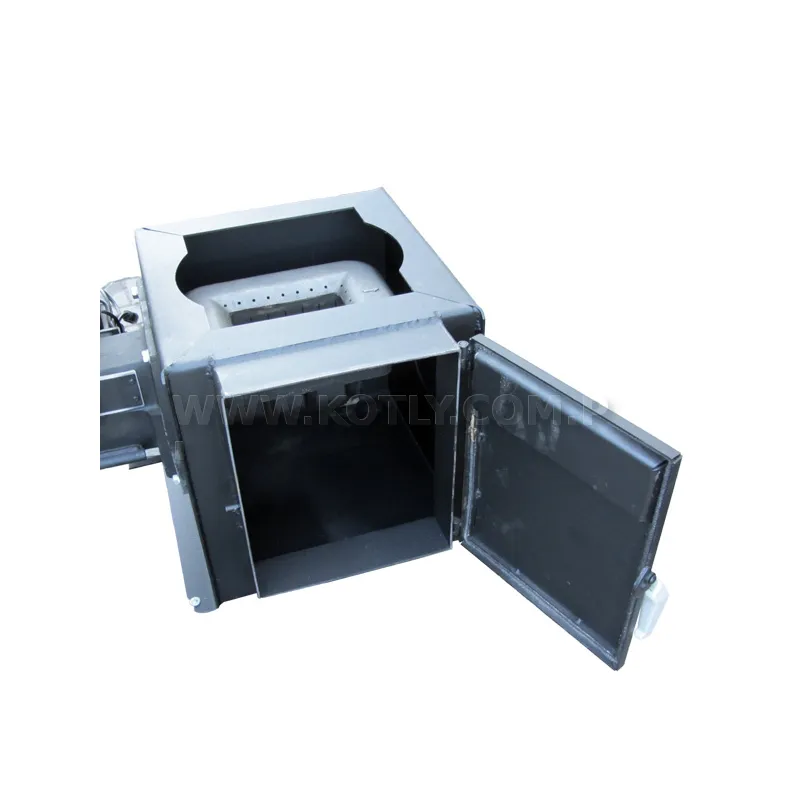

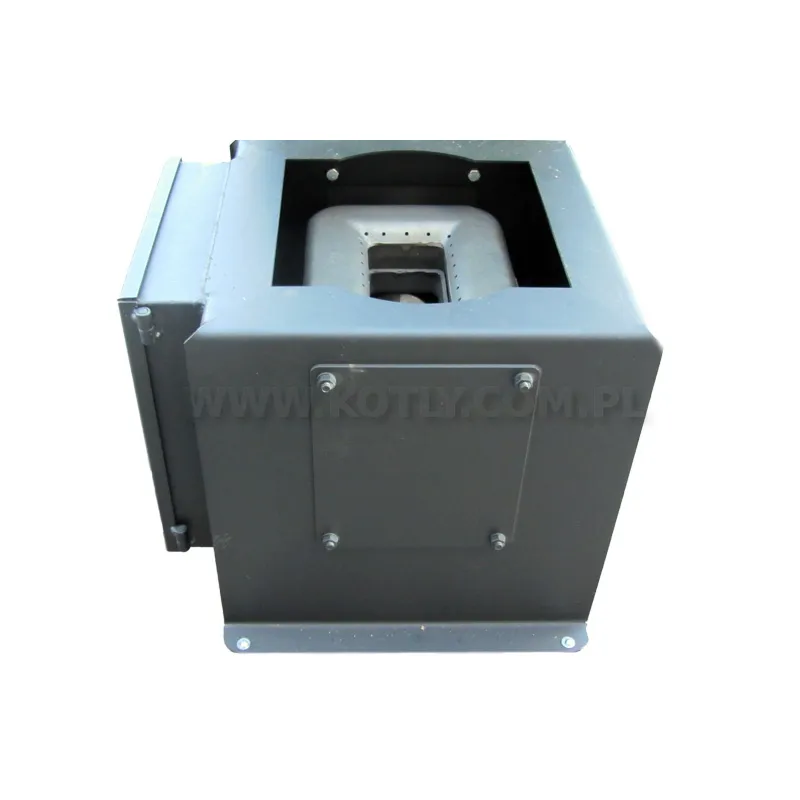

Uniwersalna podstawa pod piec żeliwny

Podstawa zestawu może być zamontowana zarówno na prawej jak i na lewej stronie kotła, dzięki czemu zestaw można dopasować do warunków w kotłowni. Z tego powodu w podstawie umieszczono 2 otwory po przeciwnych jej stronach. Masywną podstawę na której stawia się dotychczasowy kocioł wykonano ze stali, co zapewnia stabilność konstrukcji.

Sterowanie zestawem rozbudowującym do kotłów Viadrus i kotłów stalowych

Zestaw rozbudowujący PROSAT LUX 4 nie zawiera sterownika. Jednak sterownik jest niezbędny do prawidłowego funkcjonowania zestawu oraz do obsługi podawanie paliwa.

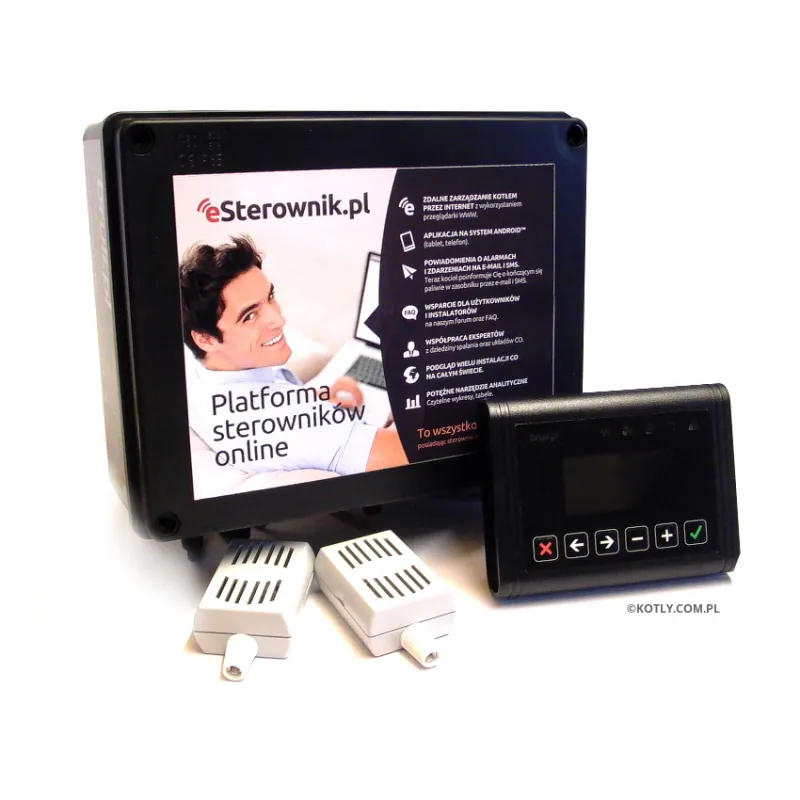

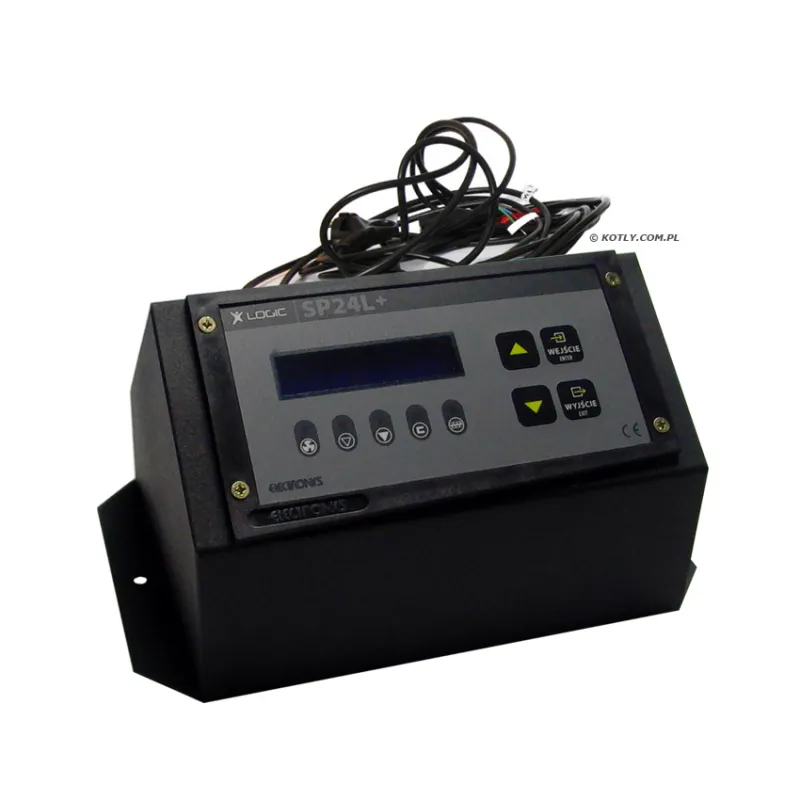

Zestaw do rozbudowy PROSAT LUX 4 będzie działał poprawnie, gdy sterowany będzie jednym z trzech sterowników do wyboru:

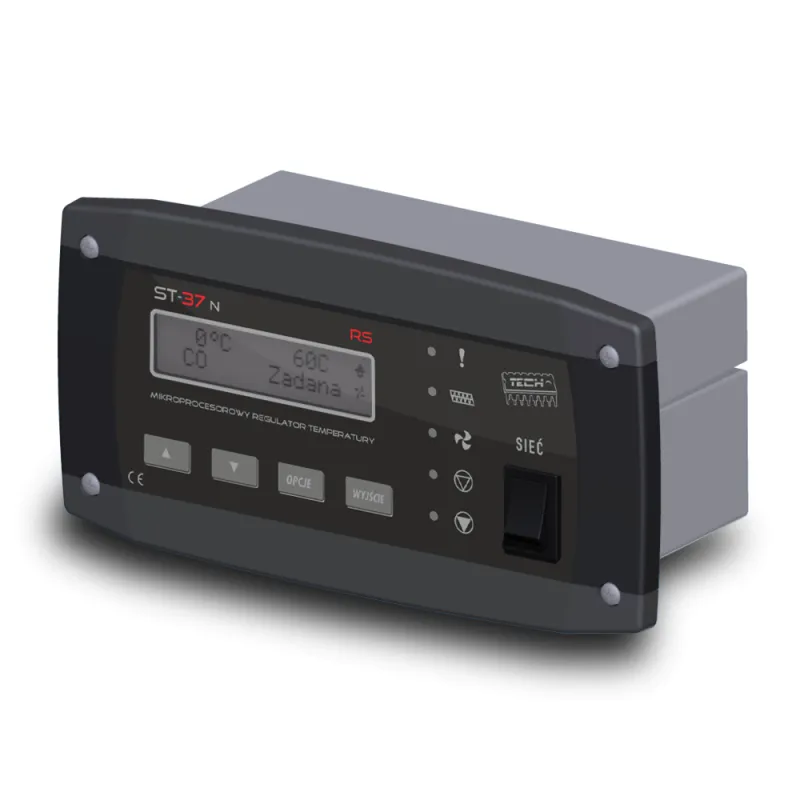

• TECH ST-37n RS


• Sterownik ELECTRONICS SP18

• Bruli V3,5 CD2

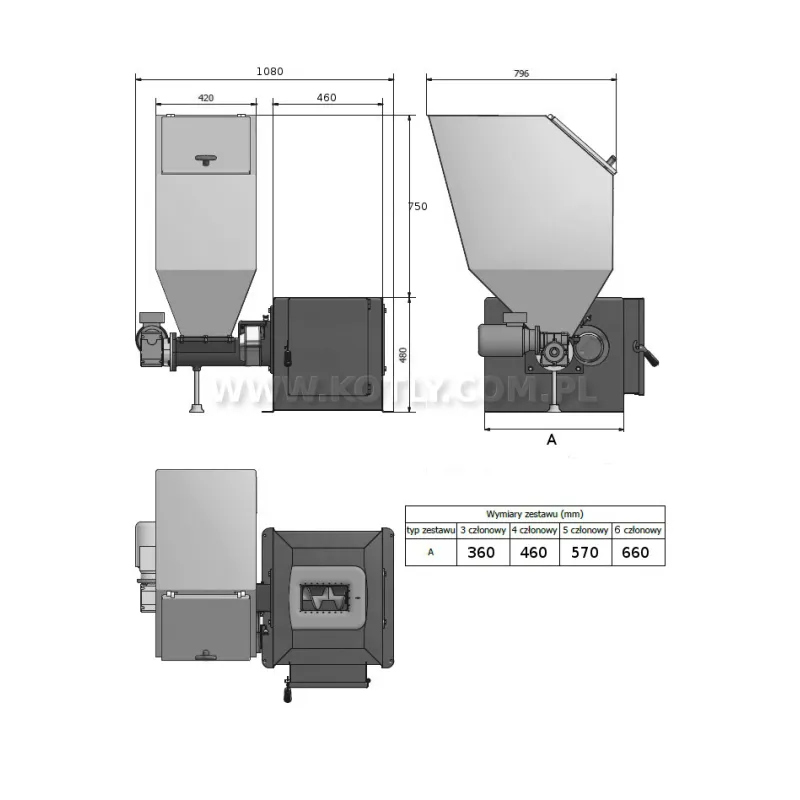

Wybierz z listy rozwijanej odpowiednią ilość członów oraz ocieplenie lub jego brak. Dla każdej konfiguracji prezentujemy odpowiednie zdjęcia z wymiarami. Pamiętaj, aby wraz z zestawem zamówić jeden z proponowanych sterowników.
