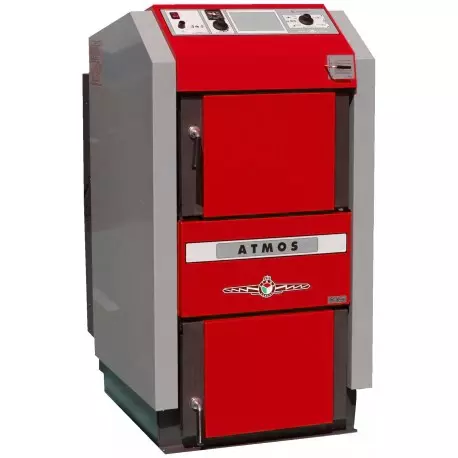

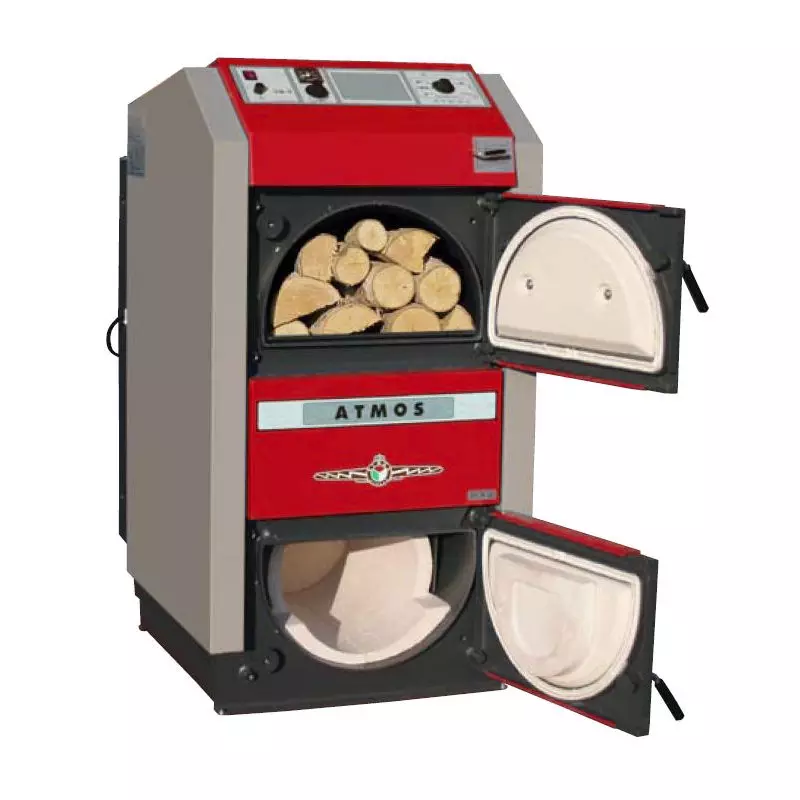

Kocioł zgazowujący drewno ATMOS DC GSX z wentylatorem wyciągowym

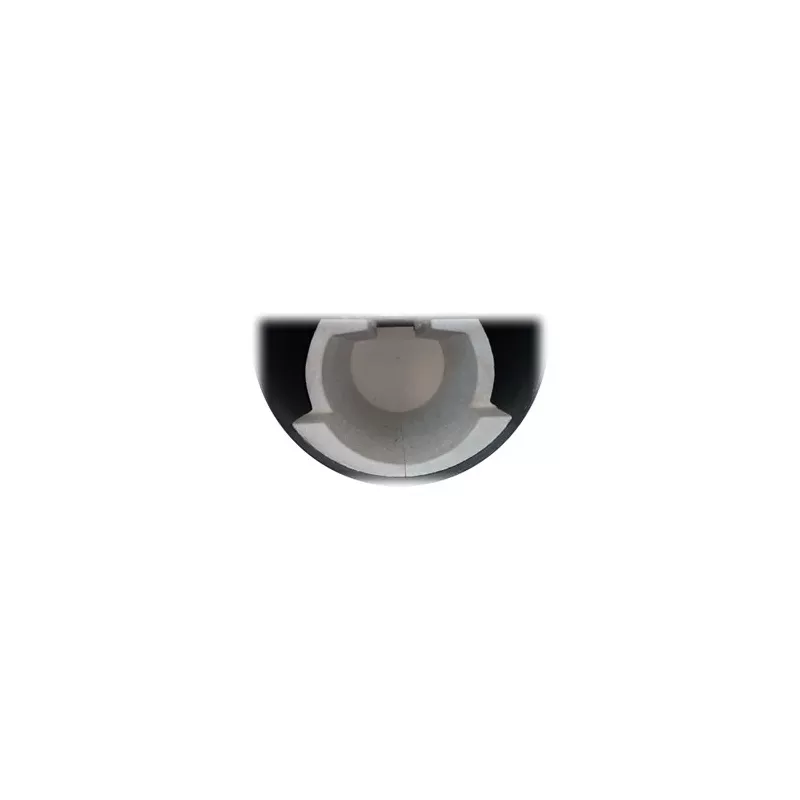

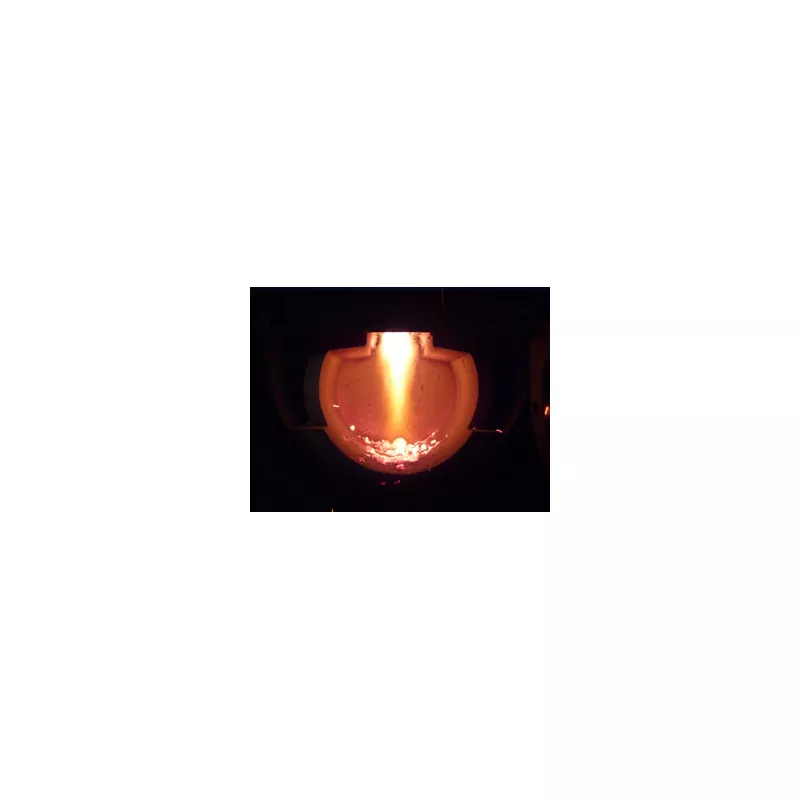

Kotły pirolityczne wykorzystują zasadę generatorowego zgazowania i są skonstruowane w celu spalania wyłącznie drewna. Korpus kotła wykonany jest z blachy o grubości 3-8 mm. Piec zgazowujący drzewo ATMOS serii DC typ GSX składa się z komory przeznaczonej na suche drewno, w której jego dolnej części znajduje się półokrągła ceramiczna powłoka wyposażona w ceramiczną kształtkę z podłużnym otworem zapewniającym przepływ spalin i gazów. Komora dopalania gazów pirolitycznych znajdująca się poniżej również wyposażona jest ceramikę kotłową, która sferycznie otacza zewnętrzną część komory i podnosi jakość dopalania. W tylnej części pieca znajduje się kanał spalinowy, w którego górnej części mieści się zawór służący rozpalania. Górna część kanału spalinowego podłączona jest poprzez wylot do przewodu kominowego.

Kocioł Atmos posiada wiele zalet: możliwość spalania dużych kawałków drewna, wyższą wydajność zapewnia fakt, iż powietrze pierwotne i wtórne jest podgrzewane przez wysoką temperaturę, łatwe wybieranie popiołu, obsługa oraz czyszczenie kotła jest bardzo prosta, większą efektywność spalania zapewnia ceramiczna komora spalania, duży zasobnik na paliwo, dużo miejsca na popiół (w przypadku drewna konieczność wybierania jedynie raz w tygodniu), łatwiejsze czyszczenie kotła spowodowane brakiem rurek, kocioł jest mały i mało waży, posiada wentylator wyciągowy co zapewnia bezpyłowe usuwanie popiołu, nie ma zadymienia kotłowni i pomieszczeń, pętla chłodząca zabezpiecza przed ryzykiem przegrzania, kocioł posiada termostat spalinowy co powoduje automatyczne wyłączenie kotła po zakończeniu procesu spalania opału.

Schemat kotła zgazowującego drewno z wentylatorem wyciągowym ATMOS DC GSX

1. Korpus kotła
2. Drzwiczki do napełniania
3. Drzwiczki popielnika
4. Wentylator wyciągowy
5. Żaroodporna kształtka - dysza

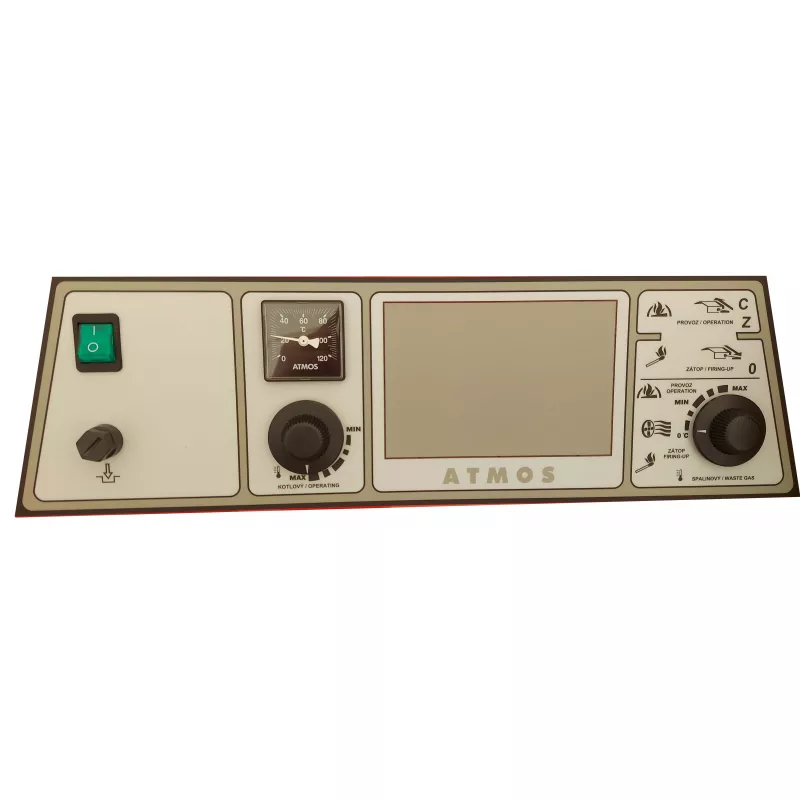

6. Panel sterowania
7. Termostat bezpieczeństwa
8. Zawór regulacyjny
9. Brak w modelu GSX
10. Żaroodporna kształtka - w typie GS- L+P
11. Uszczelnienie - dysze

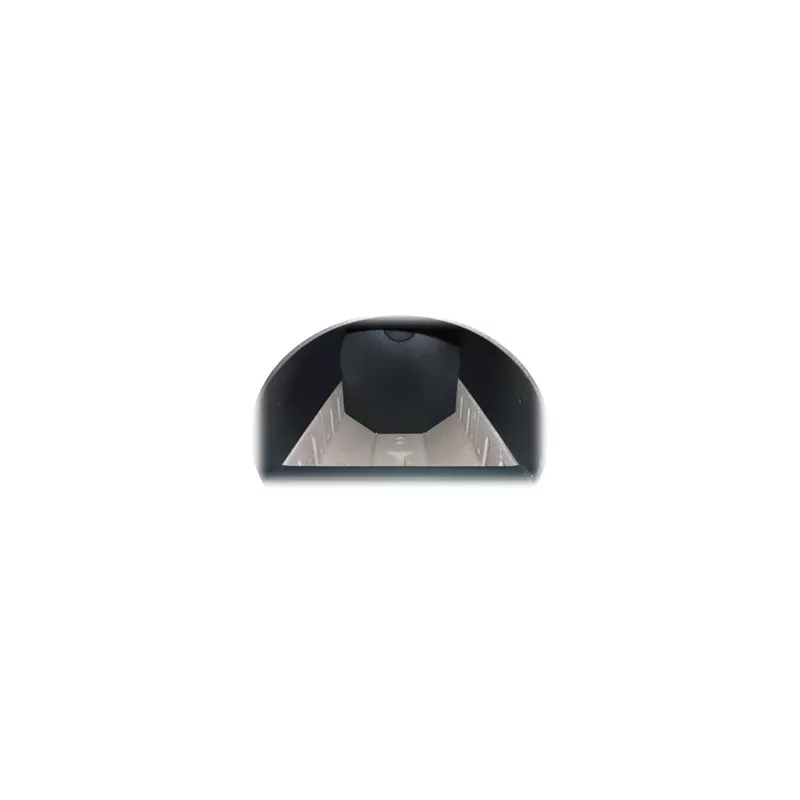

12. Żaroodporna kształtka - półksiężyc
13. Zawór do rozpalania
14. Żaroodporna kształtka - w typie GS
15. Wieczko do czyszczenia
16. Osłona
17. Cięgno zaworu do rozpalania
18. Termometr
19. Osłona paleniska
20. Wyłącznik
21. Regulator mocy - Honeywell FR124
22. Spirala chłodząca
23. Termostat wentylatora
24. Wypełnienie drzwiczek - Sibral
25. Uszczelnienie drzwiczek - sznur 18x18
26. Termostat spalin

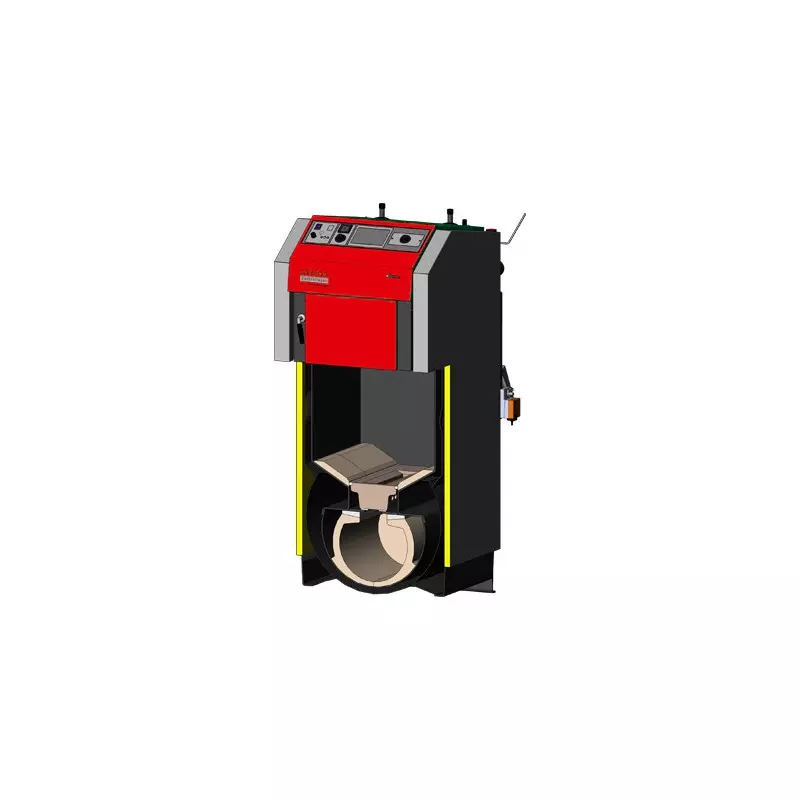

Schemat budowy kotła zgazowującego drewno ATMOS DC GSX
