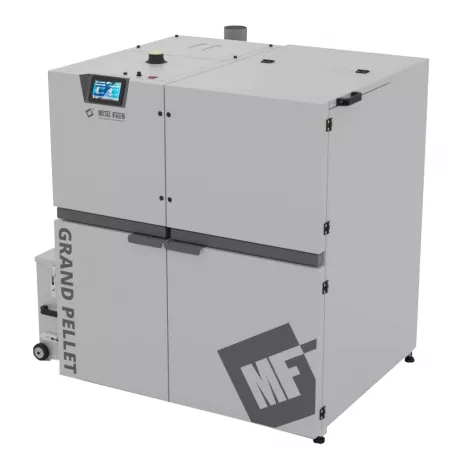

Kessel Metal-Fach GRAND PELLET 15 - 34 kW

Vergrößern

Zurück

Weiter

Alle Bilder anzeigen

Lagerstand: 6 Artikel Artikel

Pdf Metal-Fach GRAND PELLET

Hersteller: METAL-FACH

GRAND PELLLET ist für effizientes Verbrennen verschiedener Biomassequalitäten ausgelegt. Der selbstreinigende Brenner zusammen mit dem automatischen Selbstreinigungssystem des Kesselwärmetauschers reduziert deutlich die Reinigungshäufigkeit des Kessels.

Treibstoff: Pellet

Pellet ist ein umweltfreundlicher Brennstoff, der durch Pressen von Holzabfällen wie Sägemehl oder Spänen entsteht. Er ist vollständig natürlich und produziert beim Verbrennen keine schädlichen Verbindungen in die Atmosphäre.

ecoNET Internetmodul

Ein Kommunikationsmodul, das mit der PLATINUM-Steuerung zusammenarbeitet und die Steuerung, Wartung sowie den Betrieb des Kessels über einen Computer, Tablet oder ein Mobiltelefon, über die intuitive Website www.econet24.com, ermöglicht. Durch den im ecoNET-Modul integrierten WWW-Server ist eine Fernsteuerung des Kesselbetriebs im lokalen Netzwerk ohne Internetzugang möglich.

Selbstreinigung

Der Brenner ist mit einem Mechanismus ausgestattet, der ihn regelmäßig und automatisch von Asche reinigt, sodass keine manuelle Reinigung erforderlich ist.

Abluftventilator

Diese Lösung bietet mehr Konfigurationsmöglichkeiten und trägt zur Optimierung bei.

Automatischer Zuführer

Der Controller berechnet anhand der Verbrennungssensorwerte den Kraftstoffbedarf und reguliert die entsprechende Menge. Dadurch ist der Verbrennungsprozess sparsam, umweltfreundlich und erfordert keine zusätzliche Benutzerinteraktion.

Vertikale Konvektionskanäle

Die Konstruktion des Kesselwärmetauschers gewährleistet eine hohe Wärmeaufnahme aus dem Feuerraum. Im Gehäuse sind Stahlschirme und Wirbler montiert, die den Luftaustritt verzögern und so eine größere Wärmeaufnahme durch die Zentralheizungsbewegung ermöglichen.

Stahlschirme

Die Stahlschirme erhöhen die Temperatur im Feuerraum und halten die Partikel, die über dem Feuerraum schweben, zurück, indem sie sie nachverbrennen. Dadurch steigt der thermische Wirkungsgrad des Ofens, und die austretenden Abgase sind deutlich sauberer.

Mechanisiertes Selbstreinigungssystem des Wärmetauschers

Durch die Abgaswirbler, die mit dem Getriebemotor verbunden sind, kann sich der Kessel selbstständig von unerwünschtem Ruß reinigen, der sich in den Konvektionskanälen ablagert. Die Reinigungsfrequenz kann über das Display des Controllers konfiguriert werden.

Schneckensystem zur Abfuhr von Asche aus dem Kesselinneren

Im Kessel sind Schnecken angebracht, die für die Ableitung von Asche aus dem Kessel nach außen verantwortlich sind. Die Asche wird in spezielle dichte Behälter transportiert. Dadurch werden die entsprechende Parameter im Kessel aufrechterhalten.

Ascheauffangbehälter

Die Verbrennungsrückstände werden in speziell entworfenen Behältern an der Seite des Kessels abgeführt. Die Behälter sind fest mit der Kesselkonstruktion verbunden, um ein Austreten von Staub zu verhindern. Es reicht aus, die Behälter alle paar Wochen zu entleeren, um die Sauberkeit im Inneren des Kessels aufrechtzuerhalten.

Vorteile des Kessels:

Automatische Selbstreinigung des Kesselwärmetauschers
Schneckenförmiges System zur Ableitung von Kesselasche
Automatischer keramischer Zünder für Pellets
Selbstreinigender Brenner
Zwei automatische keramische Zünder für Pellets im Kessel ≤ 75 kW
Ein automatischer keramischer Zünder für Pellets im 50-kW-Kessel
Vertikale Konvektionskanäle
Automatischer Vorschub
Geräumiger Pelletbehälter
Einbau von Verwirblern in den Konvektionskanälen
Sicherheitssystem in den Kesseltüren
Mechanisiertes Selbstreinigungssystem des Wärmetauschers
Schneckenförmiges System zur Ableitung von Kesselasche aus dem Inneren des Kessels
Ash-Sammelbehälter
PLATINUM-Regler
Raumthermostat
Internetmodul
Zertifikat Klasse 5, Eco-Projekt
Auslass an der Rückseite des Schornsteins
Fuzzy Logic & PID
Wettersteuerung
Winter-/Sommerbetriebsmodus
RTC-Uhr mit wöchentlichem Programmierer

Parameter

Parameter	SI-Einheit	Kesselmodell
		GRAND PELLET 15	GRAND PELLET 20	GRAND PELLET 25	GRAND PELLET 34
Nennwärmeleistung	[kW]	15	20	25	34
Kessel Leistungsbereich	[m²]	4,5 - 15	6 - 20	7,5 - 25	10,2 - 34
Beheizbare Fläche	[m²]	67,5 - 225	90 - 300	112,5 - 375	153 -510
Wasserinhalt	[L]	70	92	92	128
Maximaler Betriebsdruck	[bar]	3
Maximale Betriebstemperatur	[°C]	80
Prüfdruck	[bar]	4,5
Brennstoffbehälterkapazität	[L]	270	270	270	290
Brennstoffbehälterkapazität	[kg]	162	162	162	174
Brennstoff	[-]	Pellets Φ6-8mm
Elektrischer Anschluss	[-]	2A;~230V;50Hz
Stromverbrauch	[W]	141	141	180	185
Einstellbereich des Temperaturreglers	[°C]	60-80 (pro 1°C)
Erforderlicher Schornsteinzug	[Pa]	17	19	20	22
Kesselgewicht	[kg]	400	440	445	585
Ecodesign (Eco-Projekt)	[-]	+
Kesselklasse	[-]	5

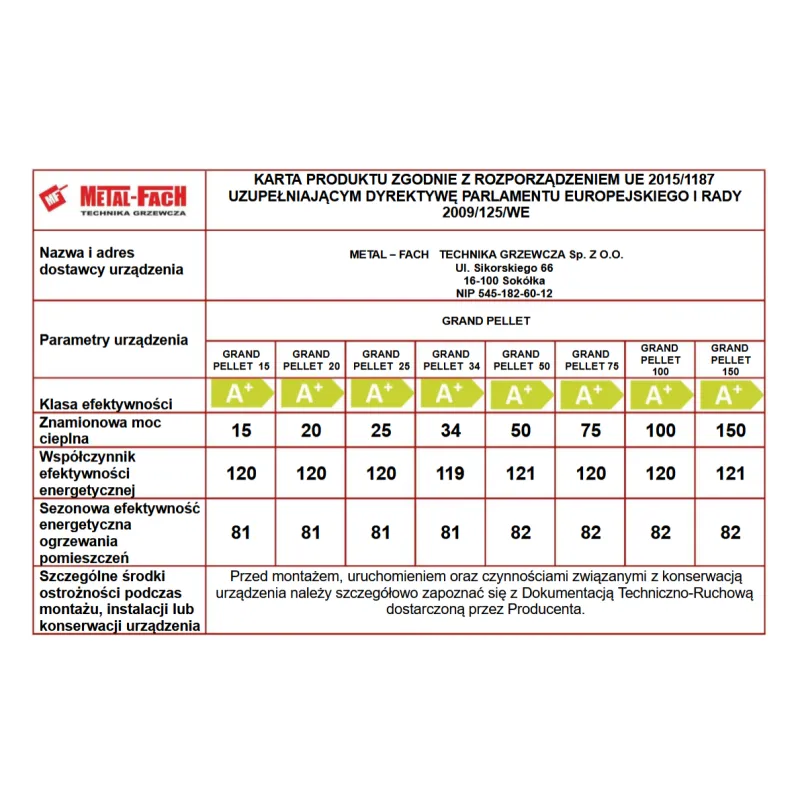

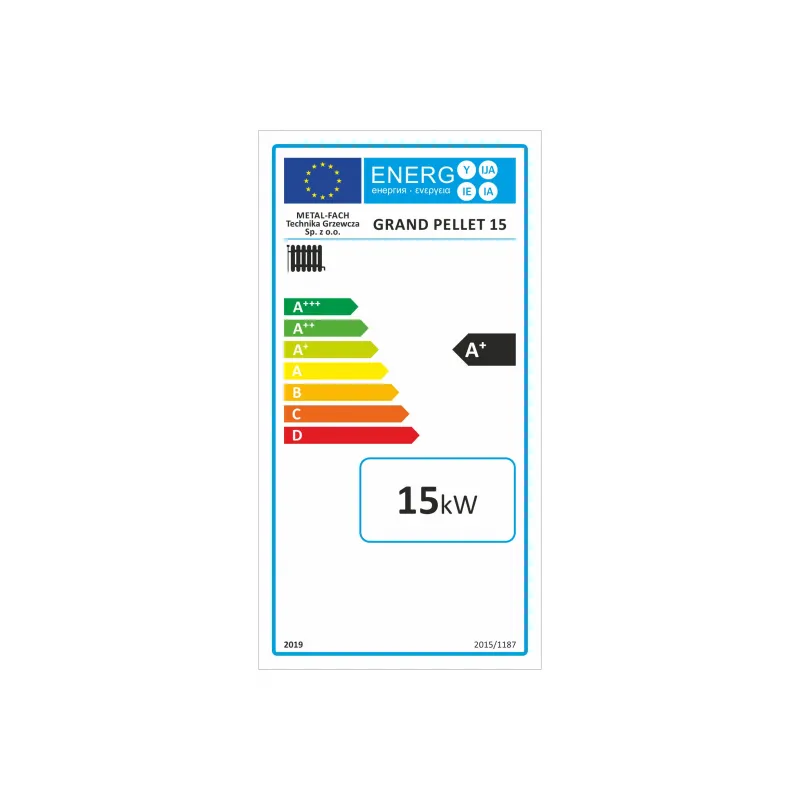

Energieeffizienzklasse	[-]	A+

Abmessungen

Typ	GRAND PELLET 15	GRAND PELLET 20	GRAND PELLET 25	GRAND PELLET 34
A	1400	1400	1400	1400
B1	508	508	508	508
B2	620	620	620	620
C1	1300	1300	1300	1475
C2	1300	1265	1265	1440
D1	1030	1200	1200	1200
D2	760	900	900	900
E	940	940	940	940
F1	905	1085	1085	1085
F2	785	785	785	960
F3	319	345	345	405
F4	125	125	125	125
G1	100	100	100	100
G2	1 1/2	1 1/2	1 1/2	1 1/2
G3	1 1/2	1 1/2	1 1/2	1 1/2
G4	3/4	3/4	3/4	3/4
H	30	30	30	30
