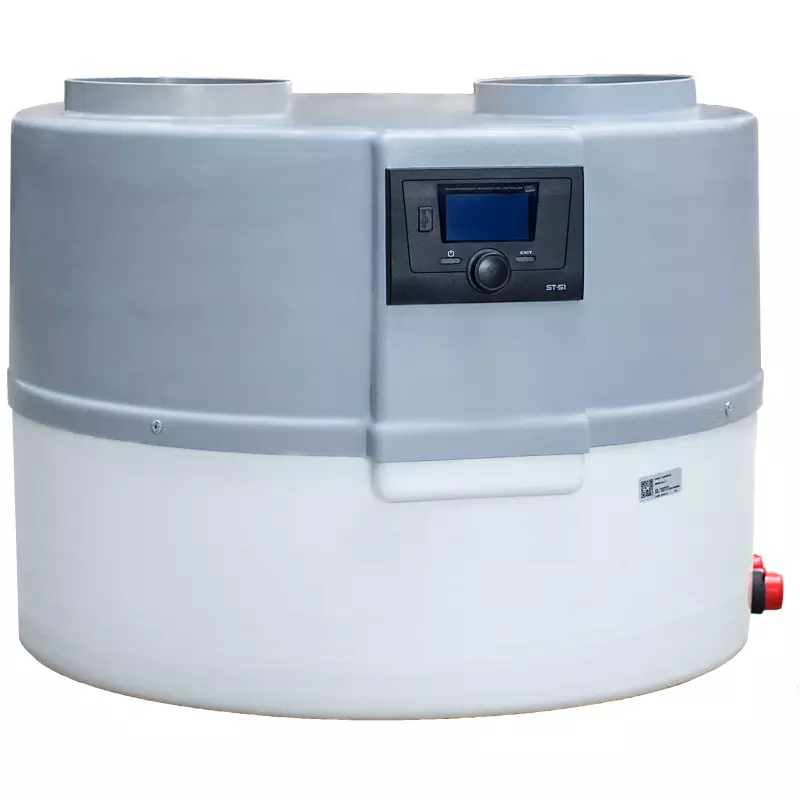

Wärmepumpe für die Warmwasserbereitung 2,5 kW DROPS M4.1

Die Luft-Wasser Wärmepumpe dient der Warmwasserbereitung (Brauchwasser). Die verwendetet Rotationskompressor wurde für die Arbeit in hohen Temperaturen optimiert d.h. hohe Brauchwasser Temperatur. Der Luftstrom wird erzwungen durch Energiesparenden, Effizienten und Neuartigen EBM PAPST Ventilator. Die Wassererwärmung geschieht in einem Edelstahl Lamellen Wärmetauscher durch, den Durchfluss sichert eine Wilo Umwälzpumpe, die auch für Direkten Kontakt mit Brauchwasser geeignet ist. Das ganze wird von einem Steuergerät gesteuert der für die Arbeit mit der Wärmepumpe einen Optimierten Algorithmus bekommen hat. Das Gehäuse ist aus einen ABS Kunststoff gefertigt.

Luftauslass
Lufteinlass
Heißwasser Ausgang
Kaltwasser Eingang
Steuerpanel
Luftauslass
Lufteinlass

DIE LUFT AUS EINEM RAUM AUFNEHMEN UND IN EINEN ANDEREN AUSSTOSEN

DIE AUS EINEM RAUM AUFGENOMMENE LUFT WIRD DURCH DIE AUßENWAND AUSGESTOßEN

DIE DURCH DIE AUßENWAND AUFGENOMMENE LUFT WIRD DURCH DIE AUßENWAND AUSGESTOßEN

DIE DUCH DIE AUßENWAND AUFGENOMMENE LUFT WIRD DURCH DIE DECKE AUSGESTOßEN

TEILUNG DER AUFGENOMMENEN UND AUSGESTOßENEN LUFT

DIE WÄRMEPUMPE DIE ZUSAMMENARBEITET MIT EINEN REKUPERATOREM

Die Wärmepumpe Steuereinheit und Rekuperation arbeiten unabhängig voneinander, weil die Lüftungskanäle auch getrennt werden sollten. Es geht darum, das wen die Rekuperation arbeitet und die Wärmepumpe nicht dann soll die Luft frei nach Außen durchfliesen und nicht durch die Wärmepumpe. Dies würde die Effizienz des Ventilators der Rekuperation reduzieren.

Anwendungsbereich		Die Einlasslufttemperatur: 20°C.	Die Einlasslufttemperatur: 35°C.
Außentemperatur	Min/Max [°C]	+5/ +43	+5/ +43
Maximale Warmwassertemperatur aus der Wärmepumpe	°C	60	60
Warmwassertemperatur mit elektrischen Tausieder	°C	75	75
Minimale Montagefläche	m2	1	1
Wärmeträger	-	Wasser	Wasser
Elektrische Spezifikation
Stromversorgung:	-	1/N/PE 220-240V/50Hz	1/N/PE 220-240V/50Hz
Empfohlene Schutz	A	C6	C6
Max. Anlaufstrom der Wärmepumpe	A	15,2	15,2
Max.Betriebsstrom der Wärmepumpe	A	3	3
Stromverbrauch Ventilator/Pumpe	W	90 / max 55	90 / max 55
Stromverbrauch für die Einlasslufttemperatur		min 0,29kW, max. 0,560kW	min 0,29kW, max. 0,650kW
Die maximale Wärmeleistung für die Einlasslufttemperatur		1,98 kW	2,57 kW
Durchschnittliche Leistungsabgabe für die Einlasslufttemperatur und Heißwasser im Bereich von 10 bis 60°C:		1,48 kW	1,9 kW
COP, Wassererwärmung 10 ÷ 40°C:		4,33	6,9
COP, Wassererwärmung 10 ÷ 45°C:		3,98	6,6
COP, Wassererwärmung 10 ÷ 50°C:		3,55	5,7
COP, Wassererwärmung 10 ÷ 55°C:		3,22	4,9
Aufheizzeit von 100 l. Wasser 10 ÷ 40°C:		2 St.:30 Min.	1 St.:30 Min
Aufheizzeit von 100 l. Wasser 10 ÷ 45°C:		3 St.:12 Min	1 St.:54 Min
Aufheizzeit von 100 l. Wasser 10 ÷ 50°C:		4 St.:00 Min.	2 St.:36 Min
Aufheizzeit von 100 l. Wasser 10 ÷ 55°C:		4 St.:42 Min.	3 St.:24 Min

Die COP-Werte sowie die Aufheizzeit wurden unter den folgenden Bedingungen bennant: Einlasslufttemperatur: 20°C / 35°C Die Pumpe ist direkt mit dem Wasserspeicher verbunden. Der Lufteinlass direkt aus dem Raum. Für andere Bedingungen die oben angegebenen Werte können sich ändern.

Arbeitsmittel
Typ des Kompressors		Rotations Kompressor
Typ des Kompressoröls		ATMOS-RB68EP/FVC68D Menge: 320 ml ±20
Kältemittel / Menge	Art / kg	R134a/ 0,6 kg
Der maximal zulässige Druck (Niederdruck)	bar	7
Der maximal zulässige Druck (Hochdruck)	bar	23
Abmessungen
Durchmesser	Ø mm	661
Höhe	mm	563
Masse	kg	45
Parameter des Heizkreises
Anschlüsse an den Heizkreis	cal	2xIG 3/4"
Der minimale Innendurchmesser der Rohre	mm	20
Strömung	m3/h	0,280
Arbeitsmittel	-	Wasser / Propylenglycol

Bildschirmbeschreibung

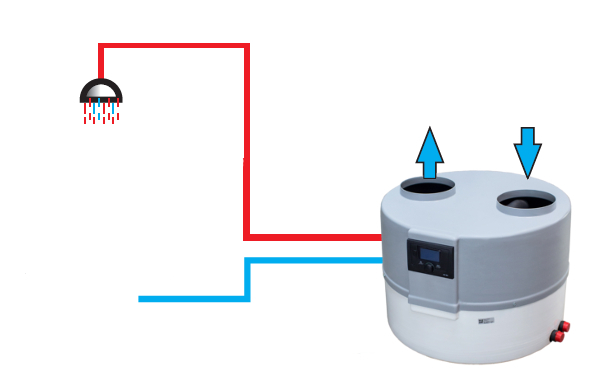

Die in der Wärmepumpe eingebauter Wilo Pumpe kann direkt mit der Warmwasserinstallation verbunden werden.

Technische Daten

Klasse	A
Gewicht [ kg ]	45
Höhe [ mm ]	563
Durchmesser des Abgasfuchses [ mm ]	200
Durchmesser [ mm ]	661
Durchmesser des Vorlauf und Rücklaufstutzen [ Zoll ]	³⁄₄''
Montage	Waagerecht, Boden, Innen
Steuern	der Brauchwasserumwälzpumpe
Netzspannung [ V ]	230
Garantie [ Monate ]	2 Jahre
Farbe	Weiß
