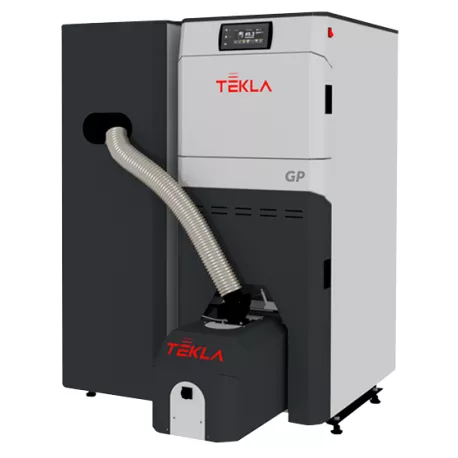

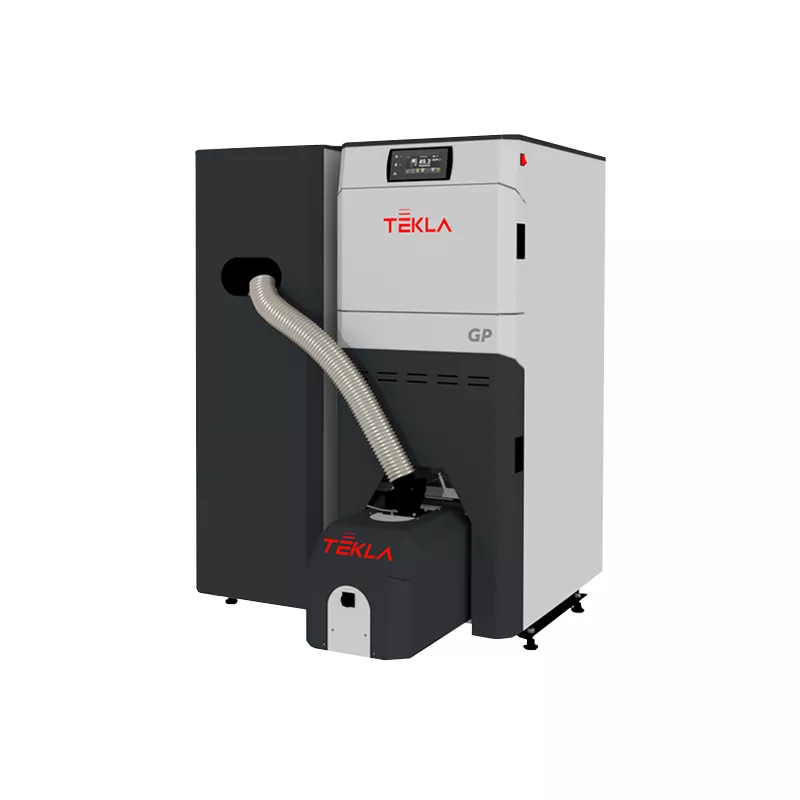

Kocioł na pellet Tekla DRACO BIO COMPACT FII GP

Zobacz większe

Poprzedni

Następny

Wszystkie zdjęcia

Darmowa dostawa na terenie kraju

Pdf Tekla DRACO BIO COMPACT FII GP

Producent TEKLA

Draco Bio Compact FII GP posiada kompaktową zwarta konstrukcja i niewielkie gabaryty pozwalają na montaż nawet w niedużych kotłowniach. Kocioł został wyposażony w układ hydrauliczny dla 2 obiegów grzewczych i obieg CWU. W skład układu hydraulicznego wchodzą: 1 pompa obiegu grzewczego wraz z zaworem mieszającym i siłownikiem, pompa CWU, pompa ochrony powrotu, naczynie przeponowe 8 l., zawór bezpieczeństwa, elektroniczny czujnik ciśnienia instalacji CO umożliwiający kontrolę pracy układu grzewczego.

Wyposażenie kotła:

samoczyszczący palnik FIREBLAST na pellet
automatyczna zapalarka
grupa pompowa zainstalowana w kotle
zbiornik na pellet 200 l
katalizatory ceramiczne
sterownik Estyma Igneo TOUCH
czujnik temperatury zewnętrznej
osprzęt do czyszczenia kotła
stopki do regulacji poziomu kotła

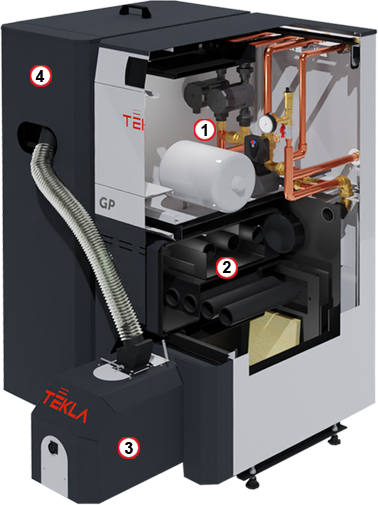

Budowa:

pellet

Układ hydrauliczny dla 2 obiegów grzewczych i c.w.u.
Płomieniówkowy wymiennik ciepła
Palnik serii FIREBLAST z ruchomym rusztem
Zbiornik na pellet

Dane Techniczne

PARAMETRY TECHNICZNE	J.m.	DRACO BIO COMPACT F II GP 12	DRACO BIO COMPACT F II GP 18	DRACO BIO COMPACT F II GP 23
Moc nominalna	kW	12	18	23
Sprawność	%	89	91	90
Zakres regulacji mocy	kW	3,6 ÷ 12	5,4 ÷ 18	6,9 ÷ 23
Klasa emisji	-	5
Ekoprojekt	-	+
Klasa efektywności energetycznej	-	A+
Masa (kocioł/zasobnik)	kg	308 / 82	369 / 82	399 / 82
Powierzchnia grzewcza	m²	1,9	2,4	3,0
Objętość wodna	dm3	68	75	93
Zalecany ciąg kominowy	Pa	8 ÷ 17
Max ciśnienie robocze czynnika grzewczego	bar	1,5
Wymiary kotła z zasobnikiem
Szerokość**	mm	1010	1110
Głębokość	mm	1235	1335
Wysokość*	mm	1445
Średnica wylotu spalin	mm	127	145	160
Wysokość do osi czopucha*	mm	645
Standardowa (opcjonalna) pojemność zasobnika	dm³	200
Pobór energii elektrycznej motoreduktor/dmuchawa	W	50/45/300

pellet

Wymiar:

[mm]	DRACO BIO COMPACT FII GP 12	DRACO BIO COMPACT FII GP 18	DRACO BIO COMPACT FII GP 23
A	1010	1110	1110
A1	540	640	640
A2	460	460	460
A3	90	190	190
A4	110	110	110
A5	105	105	105
A6	150	150	150
A7	90	90	90
A8	90	190	190
A9	115	115	115
A10	80	80	80
B	1235	1235	1335
B1	815	815	915
B2	855	855	955
B3	820	820	820
C	1445	1445	1445
C1	1405	1405	1405
C2	1405	1405	1405
C3	415	415	415
C4	70	70	70
C5	925	925	925
C6	645	645	645
C7	65	65	65
