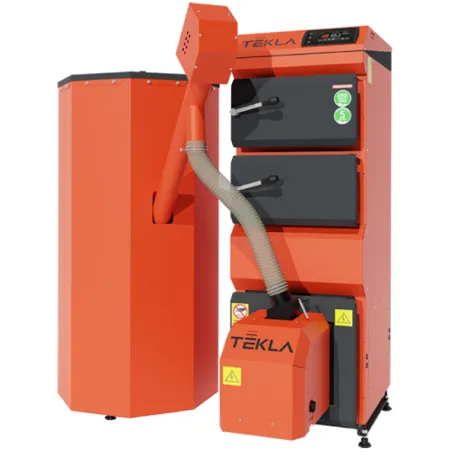

DRACO BIO D

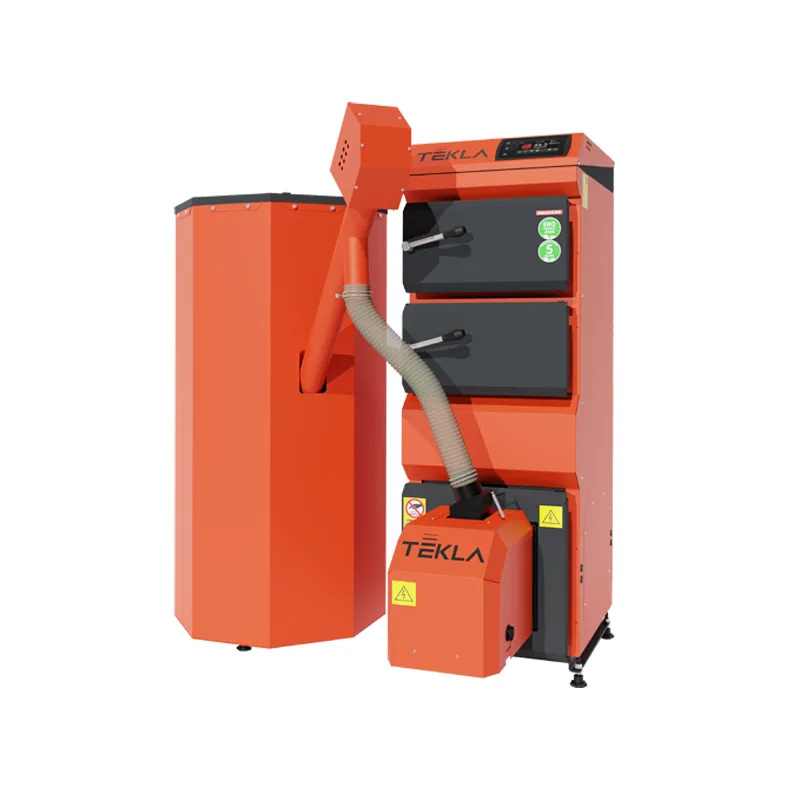

DRACO BIO D jest wiodącym modelem kotła serii BIO, którego konstrukcja oparta jest na bardzo efektywnym wymienniku jednopaleniskowym, w którym dodatkowo powiększona została powierzchnia odbioru ciepła. W kotle tym zastosowany został samoczyszczący palnik na pellet wykonany ze stali żaroodpornej, zainstalowany we frontowych drzwiach urządzenia (w modelu 50 palnik zainstalowany jest z boku wymiennika). Na ruszcie palnika znajdują się otwory zapewniające dopływ powietrza potrzebnego do spalania, dostarczanego przez dmuchawę zamontowaną bezpośrednio do mieszacza powietrza. Wymiennik kotła wykonany jest z wysokiej jakości, atestowanej stali o grubości 8 mm. Prawidłową pracą kotła steruje nowoczesny regulator elektroniczny z kolorowym, dotykowym ekranem LCD.

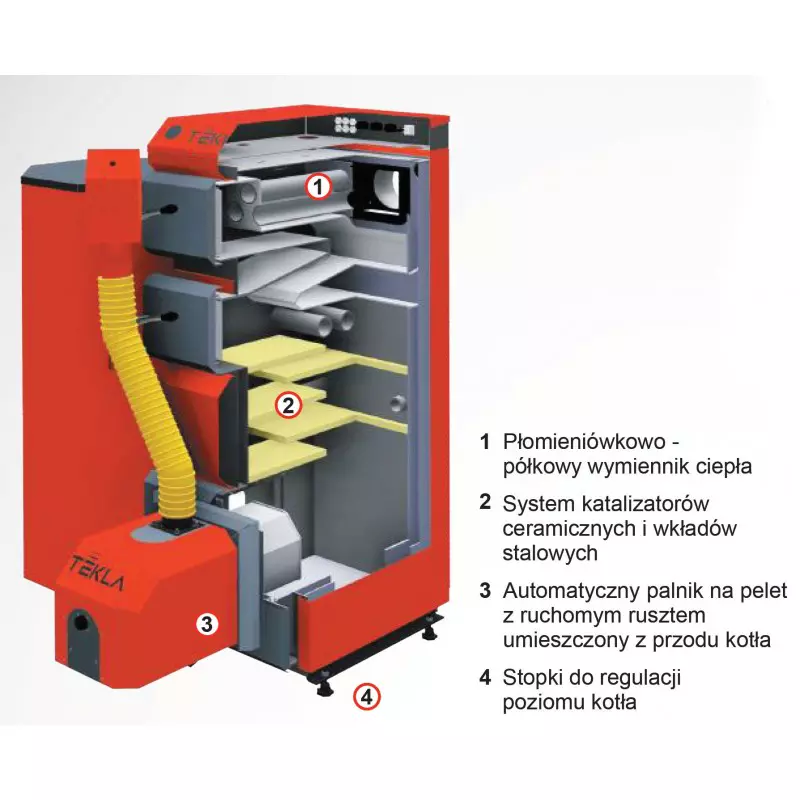

Wyposażenie kotła:

Samoczyszczący palnik FIREBLAST II na pellet
Automatyczna zapalarka
System katalizatorów ceramicznych i wkładów stalowych
Sterownik Estyma Igneo TOUCH - wersja standardowa
Sterownik Estyma Igneo Slim - wersja ekonomiczna, na zamówienie
Czujnik temperatury zewnętrznej
Osprzęt do czyszczenia kotła
Stopki do regulacji poziomu kotła

Zalety kotła

5 klasa w zakresie sprawności i emisji zanieczyszczeń zgodnie z normą PN-EN 303-5:2012 oraz Ekoprojekt
5 lat gwarancji na szczelność wymiennika kotła
Wymiennik kotła z wysokiej jakości stali grubości 8 mm
Samoczyszczący palnik z ruchomym rusztem
Obudowy kotła i zbiornik w całości malowane farbą proszkową
Wskazanie ilości pozostałego paliwa realizowane na dwa sposoby: z czujnikiem lub obliczeniowo
Automatyczne przełączanie trybu lato/zima, sterowane elektronicznie za pomocą czujnika zewnętrznego
Sterowanie 2 obiegami grzewczymi (2 niezależne charakterystyki pogodowe) oraz obiegiem CWU
Możliwość regulacji temperatury powrotu poprzez sterowanie siłownikiem na zaworze czterodrogowym
Możliwość podłączenia termostatu pokojowego
Uczący się algorytm EILC
Modulacja mocy FL3
Autokonfiguracja czujników i funkcji
Rozbudowane statystyki

DANE TECHNICZNE

PARAMETRY TECHNICZNE		J.m.	DRACO D BIO 15	DRACO D BIO 22	DRACO D BIO 30	DRACO D BIO 40	DRACO D BIO 50
Moc nominalna		kW	15	22	30	40	49
Sprawność	Moc nominalna	%	92
Sprawność	Moc minimalna		93	92	93
Sprawność sezonowa		%	%	81		82
Emisje sezonowe	PM	mg/m²	17	16	18	17
	OGC		16	14	13	9	11
	CO		169	273	250	261	258
	NOx		120	147	125	145	111
Zakres regulacji mocy		kW	4,5 ÷ 15	6,6 ÷ 22	9 ÷ 30	12 ÷ 40	14,7 ÷ 49
Rodzaj paliwa		-	Pellet
Klasa paliwa		-	C1
Zużyie paliwa	Moc nominalna	kg/h	3,5	5	7	8,8	11,3
Zużyie paliwa	Moc minimalna	kg/h	1	1,3	1,9	2,6	3,2
Stałopalność (moc nominalna)	h	45,7	32	22,8	25	19,5
Temperatura spalin	Moc nominalna	°C	109	107	118	119	128
Temperatura spalin	Moc minimalna	°C	77	81	75	74	76

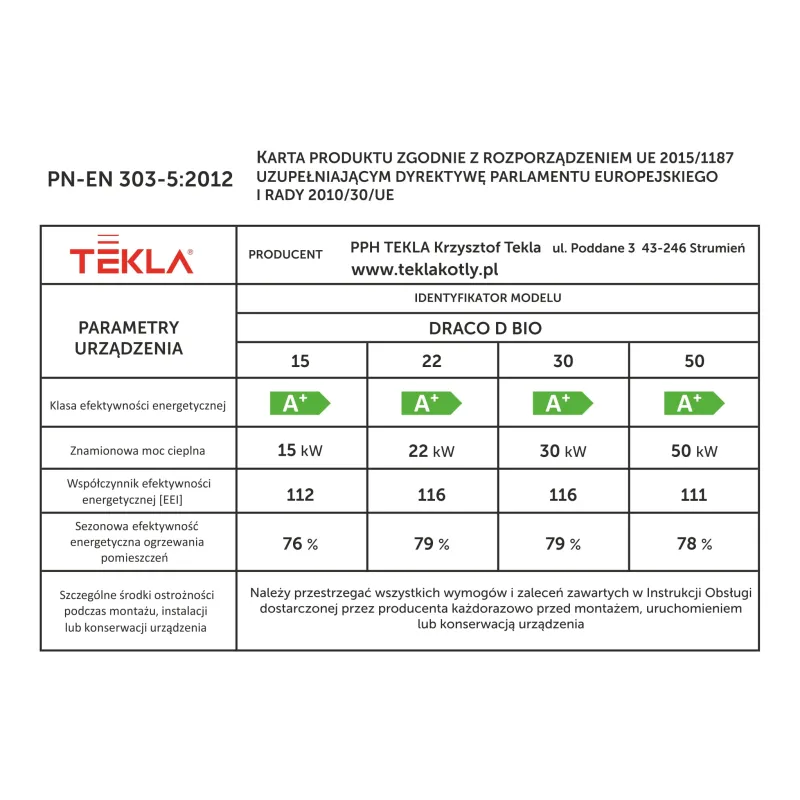

Klasa kotła		-	5

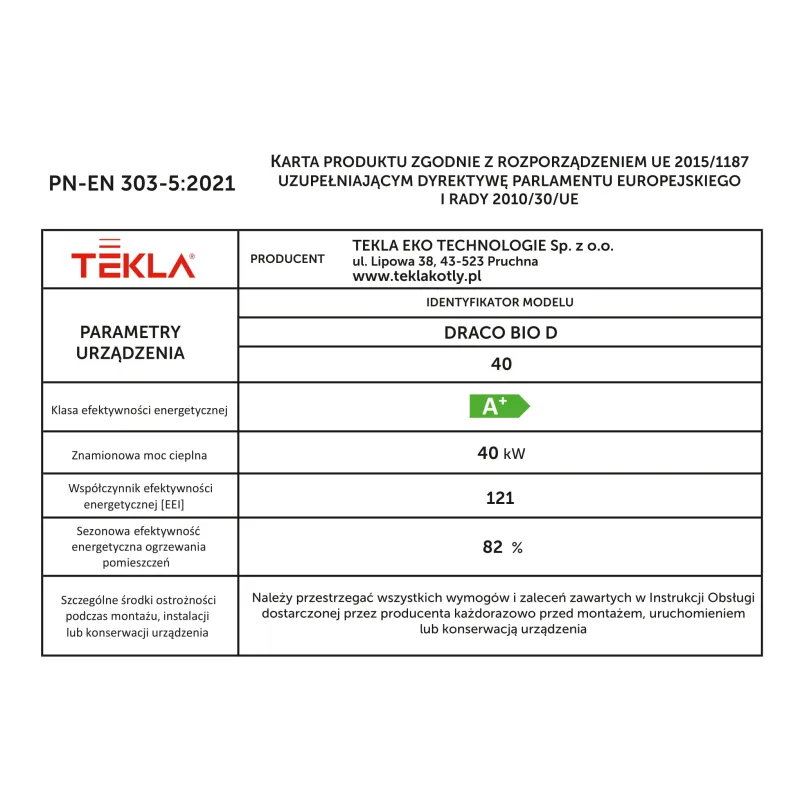

Klasa efektywności energetycznej		-	A+
Współczynnik EEI		kg	119		120	121
Masa (kocioł/zasobnik)		kg	355 / 34	444 / 34	511 / 34	588 / 41	715 / 41
Powierzchnia grzewcza kotła		m²	2,5	3,3	4,3	4,2	6,1
Objętość wodna		dm ³	75	125	150	130	224
Wymagany ciąg kominowy(moc minimalna ÷ moc maksymalna)		Pa	10 ÷ 20			20 ÷ 30
Wymiary kotła z zasobnikiem	Szerokość	mm	1200	1230		1280
	Głębokość		1170	1230	1350	995	1145
	Wysokość		1500	1545		1645	1650
Średnica wylotu spalin		mm	160

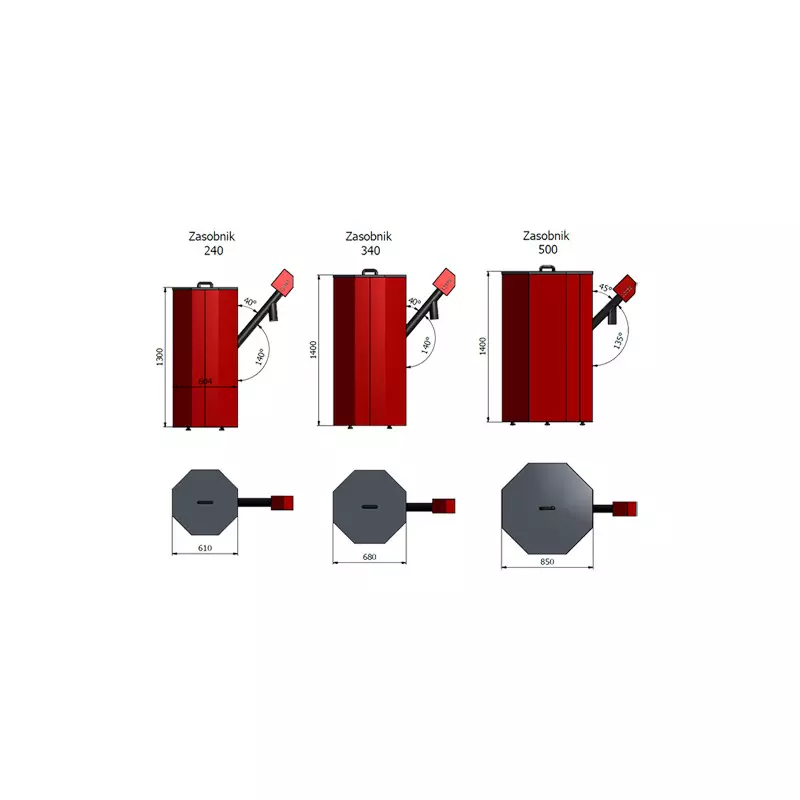

Objętość zasobnika paliwa		l	240			340
Pojemność zasobnika paliwa		kg	~160			~220
Wymiary otworu załadowczego zasobnika		mm	600x600			670x670
Max ciśnienie robocze wody		bar	1,5
Grupa płynów		-	2 - woda
Zalecana temperatura robocza wody grzewczej		°C	65 ÷ 80
Maks. temperatura robocza wody grzewczej		°C	90
Min. temperatura wody powracającej do kotła		°C	55
Maks. dopuszczalny poziom medium grzewczego		m	15
Zawór bezpieczeństwa		bar	1,5
Przyłącza kotła wody grzewczej i powrotnej		Js	G 1½"				G 2"
Strumień masy spalin	Moc nominalna	g/s	9,5	13,7	17,8	26	29,3
Strumień masy spalin	Moc minimalna	g/s	4,5	5,2	8,4	12	13,9
Napięcie przyłączeniowe		-	1 PEN~50 Hz
Pobór energii elektrycznej	Moc nominalna	W	53	70	81	162	173
	Moc minimalna		35	41	51	43	53
	Standby		4,1		4
Pobór energii elektrycznej przekładnie/dmuchawa/zapalarka		W	50/45/300				50/85/300
Izolacja elektryczna		-	IP 40

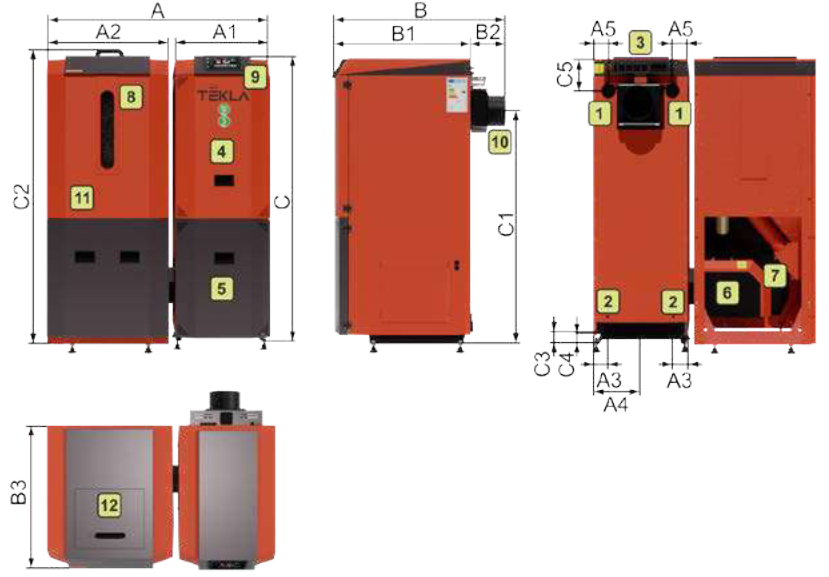

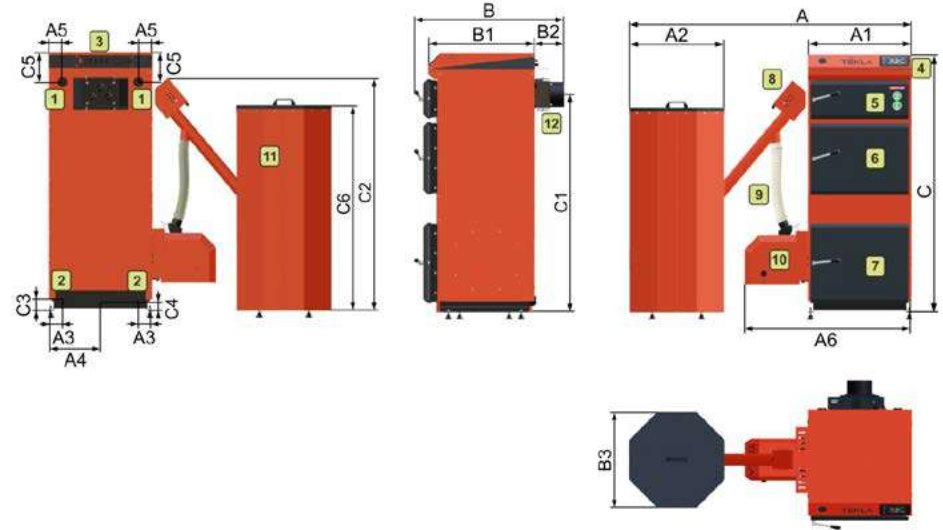

WYMIARY KOTŁA DRACO D BIO 15 - 30

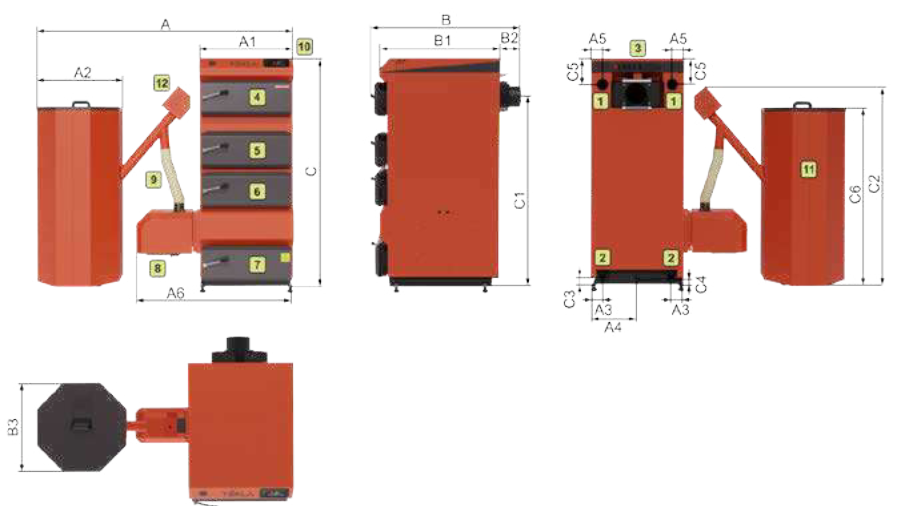

WYMIARY KOTŁA DRACO D BIO 40

WYMIARY KOTŁA DRACO D BIO 50

Wymiar	Jednostka	DRACO D BIO 15	DRACO D BIO 22	DRACO D BIO 30	DRACO D BIO 40	DRACO D BIO 50
A	mm	1200	1230	1230	1880	1880
A1	mm	470	530	530	660	660
A2	mm	610			680
A3	mm	75			85	90
A4	mm	235	265		330
A5	mm	75			85	90
A6	mm	-			1180	1150
B	mm	1170	1230	1350	995	1145
B1	mm	620	655	775	675	860
B2	mm	190			195	190
B3	mm	610			680
B4	mm	360			-
C	mm	1440	1545		1645	1650
C1	mm	1180	1290		1380
C2	mm	1500
C3	mm	75
C4	mm	60
C5	mm	180			190
C6	mm	1340			1400

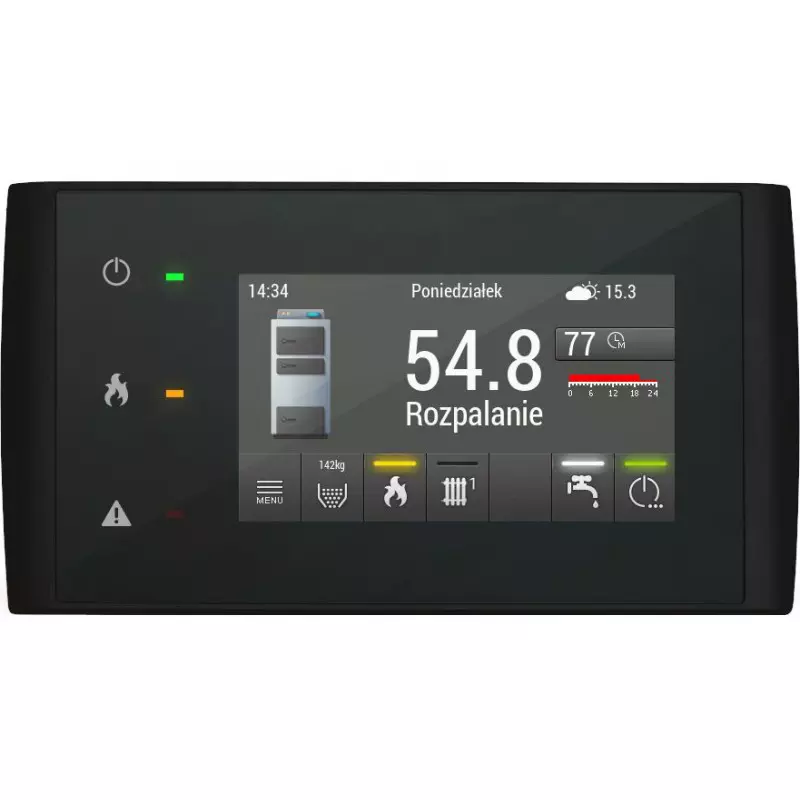

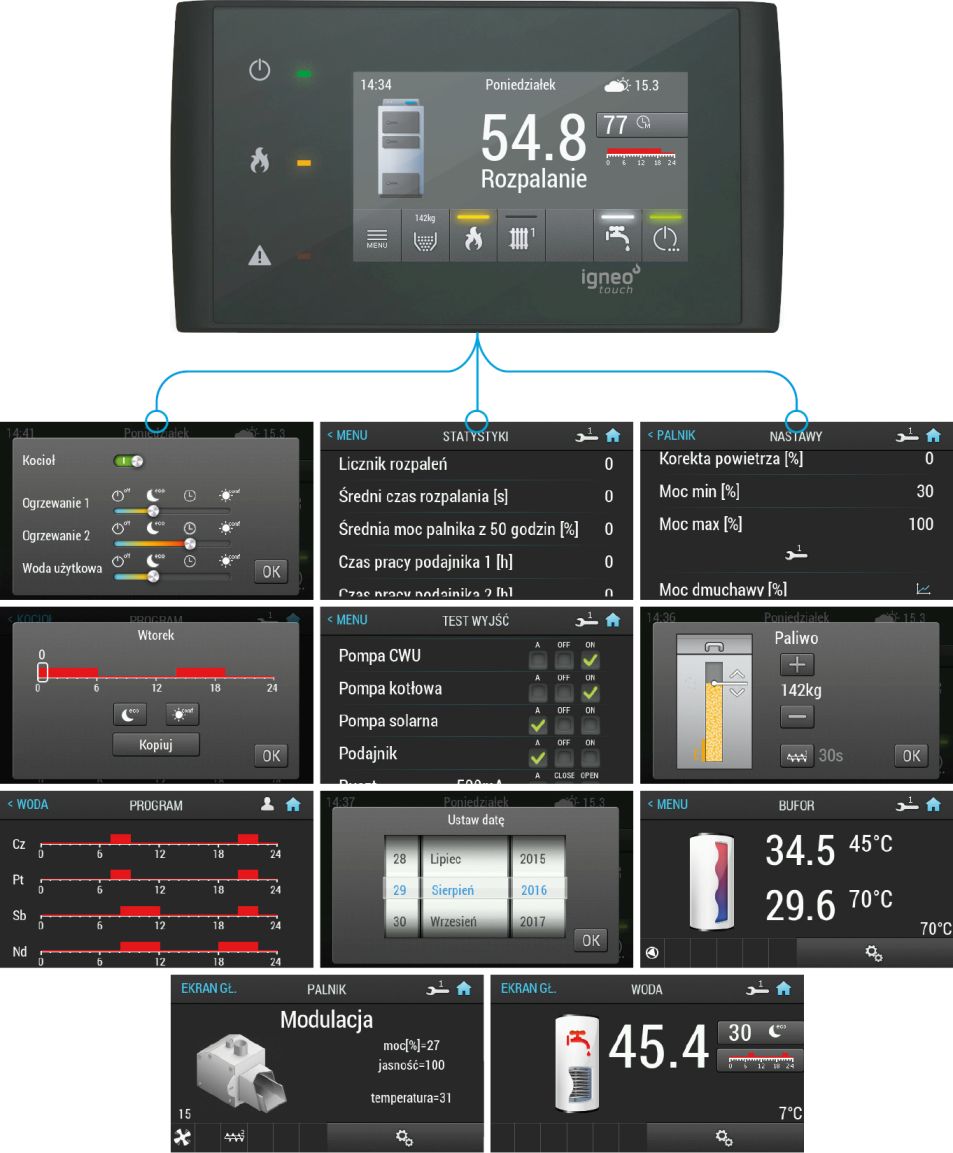

STEROWNIK

Sterownik kotła IGNEO Touch jest nowoczesnym układem mikroprocesorowym, służy do sterowania nie tylko kotłem, ale również systemem grzewczym. W standardowej konfiguracji regulator może sterować: 2 obwodami grzewczymi c.o. lub 1 obwód grzewczy i bufor.
